12.2.55. Электросхема 55

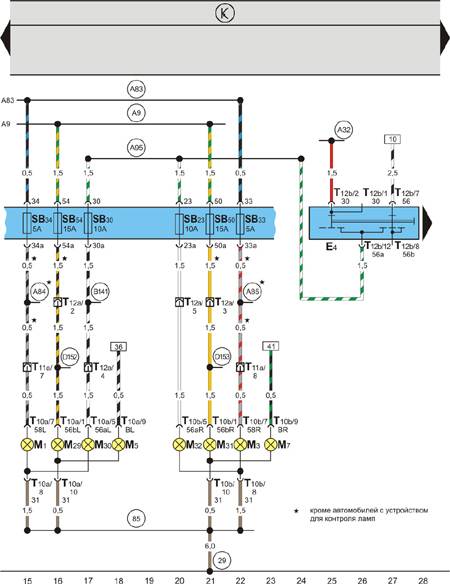

Переключатель поворотов и света фар (ближнего света фар), фары, блок предохранителей (выпуска с 08.99 г.)
