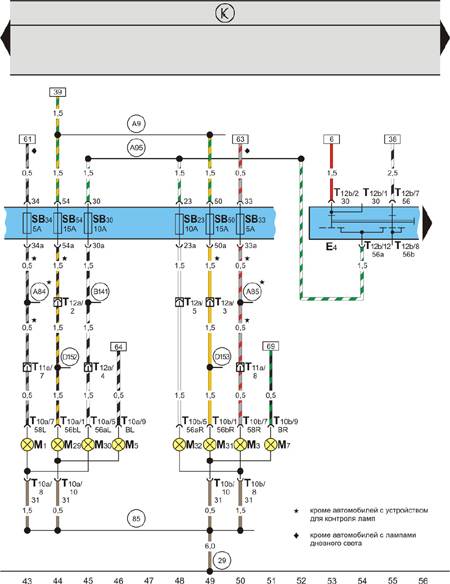

12.2.4. Электросхема 4

Переключатель поворотов и света фар (ближнего света фар), фары, блок предохранителей
