3.1.5. Снятие, осмотр и установка зубчатого колеса приводного ремня и механизма натяжения

1. Снимите зубчатый приводной ремень как описано в Разделе Снятие, осмотр и установка зубчатого приводного ремня.

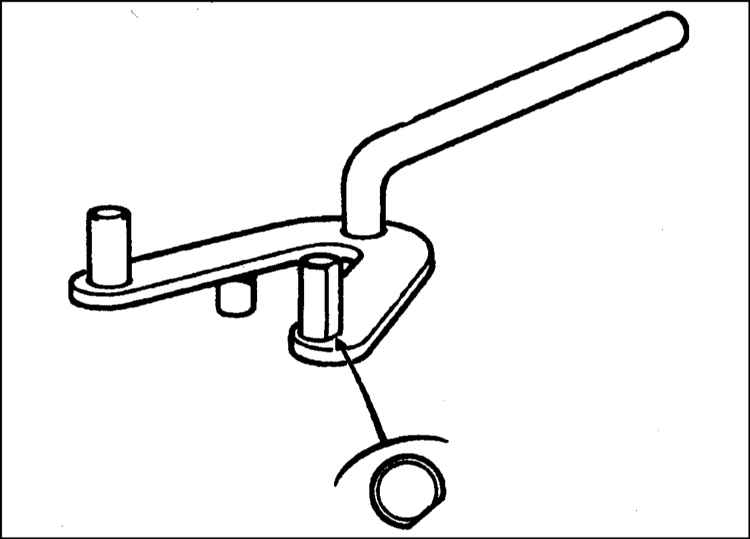

2a. Инструменты для удержания зубчатого колеса распредвала - Renault Mot.799-01.

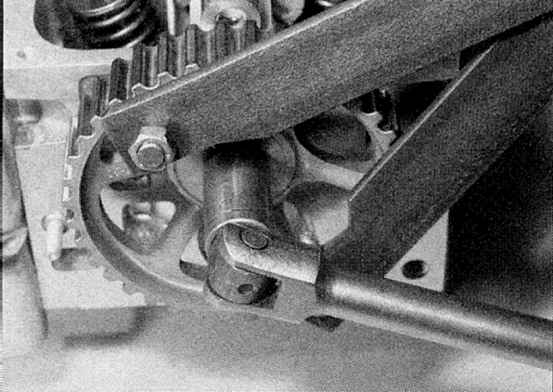

2b. Самодельный эквивалент.

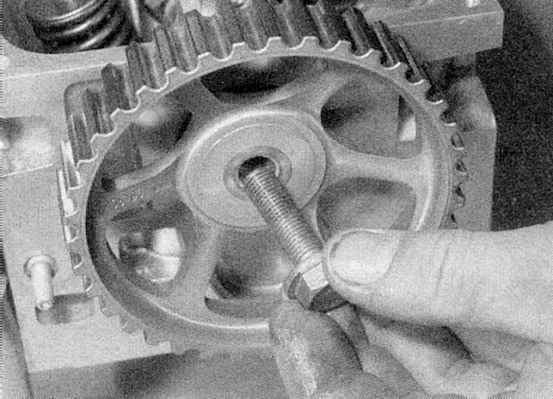

2c. Чтобы снять зубчатое колесо распредвала, удерживая шкив, отверните болт (обратитесь к иллюстрациям).

3. Снимите шкив с конца распредвала. Обратите внимание, что на его внутренней поверхности имеется шпонка, которая должна входить в паз на конце распредвала.

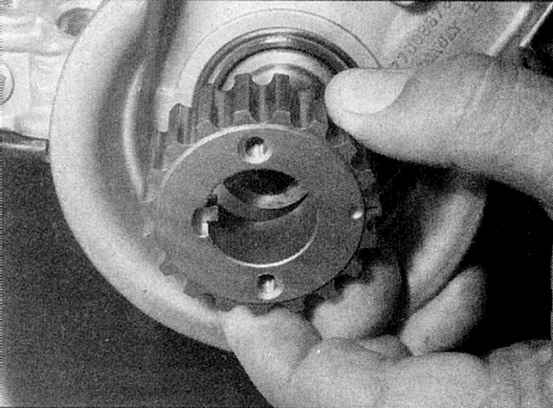

4a. Для снятия зубчатого колеса коленвала может потребоваться специальный съемник. Обратите внимание, что шпонка впрессована в шкив и не может быть отделена (обратитесь к сопроводительной иллюстрации).

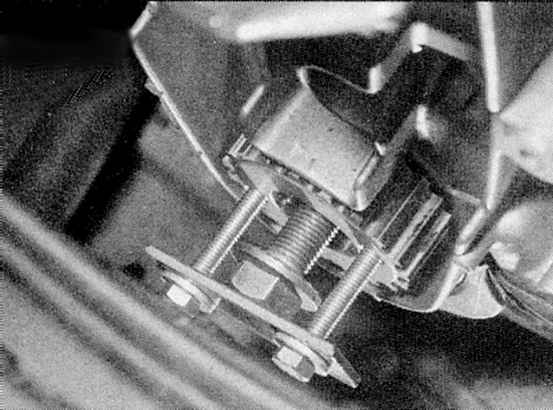

4b. Для снятия шестерни коленвала используйте показанное приспособление. При выворачивании центрального болта шестерня снимается с цапфы.

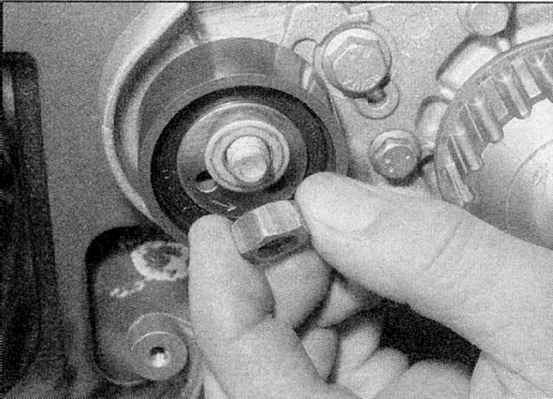

5a. Отверните гайку и снимите шайбу.

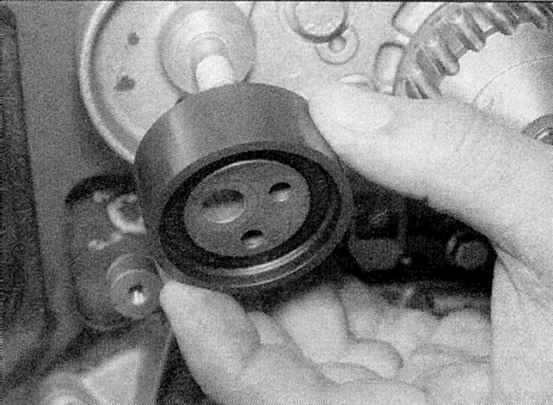

5b. Снимите шкив механизма натяжения со стойки на кожухе сальника (обратитесь к сопроводительной иллюстрации).

1. Осмотрите зубцы зубчатых колес на наличие щербин и других повреждений. Также осмотрите зубцы шкива водяного насоса. Зубцы износостойкие и должны сохраняться на протяжении всего срока службы двигателя.
2. Вручную проверните шкив механизма натяжения и проверьте, чтобы он свободно вращался. Не пытайтесь чистить его растворителем который может попасть в подшипник и вымыть смазку. Если имеется износ, замените механизм натяжения.

1. Расположите механизм натяжения на стойке кожуха сальника, затем установите гайку с шайбой и затяните ее вручную.
2. Наденьте зубчатое колесо на коленвал, совместив шпонку с канавкой в коленвале.
3. Наденьте зубчатое колесо на фланец распредвала, зацепляя шпонку с пазом, затем вверните болт. Затяните болт приведенным в Спецификациях усилием, удерживая шкив методом, описанным в Разделе Снятие, осмотр и установка зубчатого приводного ремня.
