11.8. Проверка и замена подшипников ступицы заднего колеса
|
Двухрядный роликовый или шариковый подшипник заполнен смазкой и герметично
закупорен, и не нуждается в обслуживании. Не снимайте подшипник без крайней
необходимости, поскольку это приведет к его повреждению. Не перетягивайте гайку
приводного вала в попытке “отрегулировать” подшипник.
|
|
|
|
1. Заблокируйте передние колеса и выберите задний ход (или положение
“Р”). Поддомкратьте заднюю часть автомобиля и установите ее на осевые
подпорки. Снимите заднее колесо и полностью освободите ручной тормоз.
2. Чтобы проверить подшипник переднего колеса на износ, измерьте
боковой люфт ступицы. Установите микрометр так, чтобы его зонд упирался
во внешнюю сторону фланца ступицы. Люфт не должен превышать 0.03
мм. Если это не так, подшипник изношен чрезмерно и его следует заменить.
|
|
МОДЕЛИ С ЗАДНЕЙ ОСЬЮ ЗАКРЫТОГО ТИПА
|
|
|
1. Снимите барабан заднего тормоза как описано
в Главе
Тормозная система.
|
|

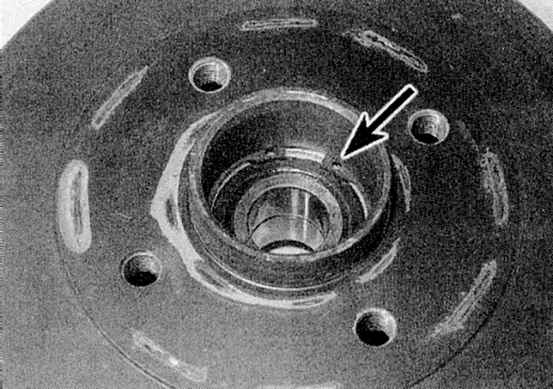

2. Используя специальные плоскогубцы, снимите стопорное кольцо
подшипника с наружной стороны ступицы (обратитесь к сопроводительной
иллюстрации).
|
3. Надежно подоприте наружную сторону ступицы и вытесните или выбейте
подшипник, используя трубчатую выколотку. Выколотка должна опираться
только на наружное кольцо подшипника.
4. Тщательно очистите ступицу от грязи и смазки. Сточите задиры
и неровности, которые могли бы помешать установке нового подшипника.
Проверьте ступицу на наличие трещин и других повреждений и замените
ее, если необходимо. Подшипник и стопорное кольцо должны быть заменены
после каждого их снятия. Ремонтный комплект для замены подшипника
состоит из самого подшипника, стопорного кольца, прокладки, упорной
шайбы, гайки ступицы и защитного колпачка со смазкой.
5. При сборке, убедитесь (если возможно), что новый подшипник наполнен
смазкой. Нанесите на наружное кольцо подшипника и поворотную цапфу
тонкий слой трансмиссионного масла.
6. Надежно подоприте обратную сторону ступицы, затем установите
подшипник в рабочее положение, используя подходящую распорную втулку,
которая опирается только на наружное кольцо подшипника. Убедитесь,
что подшипник не перекошен.
7. Прикрепите подшипник новым стопорным кольцом.
8. Установите тормозной барабан как описано в Главе
Тормозная
система.
|
|
МОДЕЛИ С ЗАДНЕЙ ОСЬЮ ОТКРЫТОГО ТИПА
|
|
|
1. На этих моделях встречаются два типа сборки
ступицы. На автомобилях, где ступица и тормозной барабан представляют
собой единый неразборный блок, процедура замены подшипника аналогична
описанной выше. На автомобилях, где тормозной барабан съемный (Scenic),
подшипник вмонтирован с ступицу и не может быть снят отдельно. На
этих моделях замена подшипника влечет за собой замену полной сборки
ступицы, что описано ниже.
2. Снимите барабан заднего тормозного механизма как описано в Главе
Тормозная система.
3. Аккуратно отожмите отверткой крышку из центра ступицы. Если крышка
повреждена, замените ее.
4. Используя головку и длинный стержень, отверните гайку ступицы
колеса. Выбросите гайку - она подлежит замене.
5. Извлеките сборку ступицы и подшипника из поворотного кулака.
Если сделать этого не удается, постучите по периферии фланца ступицы
киянкой или используйте универсальный съемник.
6. Установите сборку ступицы и прикрепите ее новой гайкой. Затяните
гайку приведенным в Спецификациях усилием, и установите колпачок
ступицы.
7. Установите тормозной барабан как описано в Главе
Тормозная
система.
|
|
|
|
