6.3.3. Снятие и установка электрических компонентов системы питания

Модели 1.7 л SOHC

Датчик измерения массы воздуха (MAF)

Датчик температуры всасываемого воздуха (IAT) встроен в датчик MAF.


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Выключите зажигание и отсоедините от датчика электропроводку.
  1. Отпустите фиксаторы, отсоедините от датчика электропроводку и снимите датчик с автомобиля.
  2. Установка производится в обратном порядке. Проследите за надежностью фиксации датчика и воздуховодов.

Датчик положения педали акселератора

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. На момент составления настоящего Руководства педальная сборка выпускалась монолитным узлом и в случае нарушения исправности функционирования подлежала замене в сборе.
  2. В салоне автомобиля выверните крепеж и с целью обеспечения доступа к педальной сборке снимите левую нижнюю секцию отделки панели приборов (см. Главу Кузов).

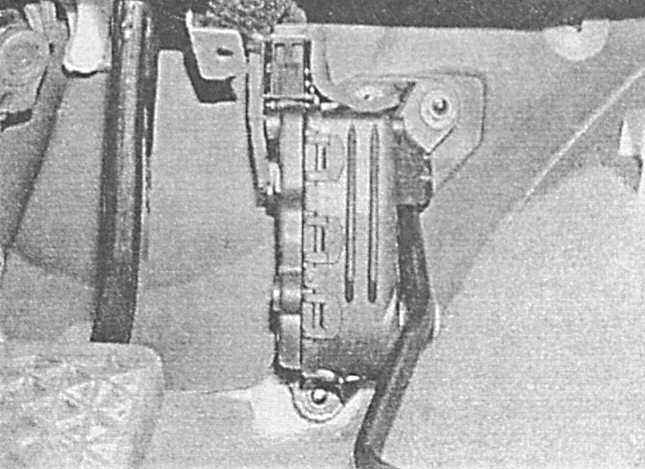

  1. Отдайте крепежные гайки и снимите сборку педали акселератора с переборки двигательного отсека.
  1. Отпустите фиксатор и отсоедините от датчика электропроводку.
  2. Установка производится в обратном порядке. Проследите за правильностью подсоединения электропроводки и надежностью затягивания крепежа с требуемым усилием.
  3. Не забудьте установить отделочную секцию панели приборов.

Датчик положения коленчатого вала (CKP)

 ПОРЯДОК ВЫПОЛНЕНИЯ

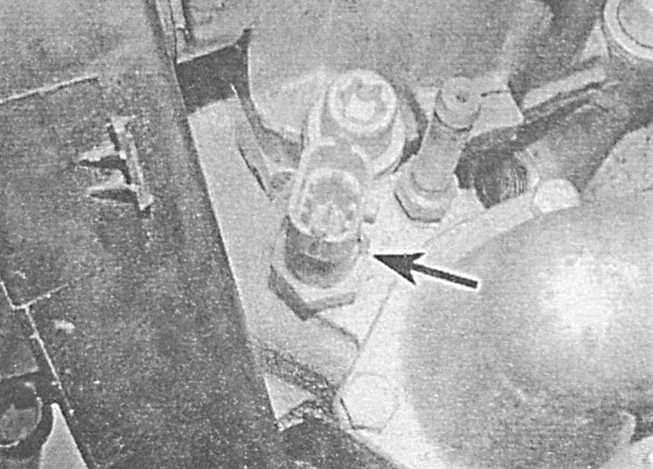

  1. Датчик установлен в передней части блока цилиндров, - отсоедините электропроводку, постарайтесь запомнить порядок ее прокладки.
  2. Выверните крепежный болт и снимите датчик.
  3. Установка производится в обратном порядке. Проследите, чтобы крепеж был затянут с требуемым усилием.

Датчик температуры охлаждающей жидкости (ECT)

 ПОРЯДОК ВЫПОЛНЕНИЯ

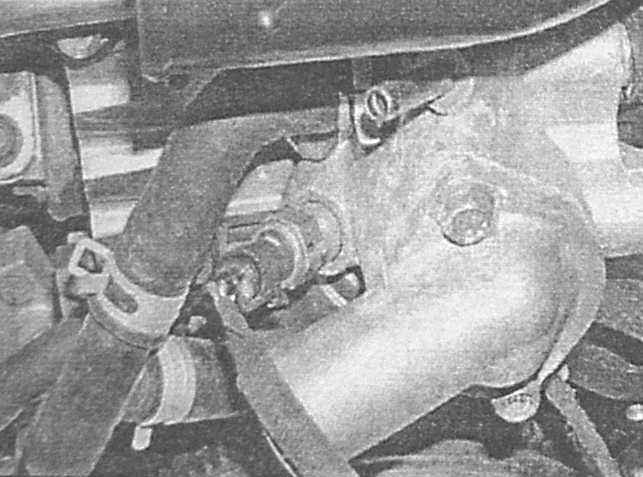

  1. Датчик температуры охлаждающей жидкости установлен в корпусе термостата с правой стороны головки цилиндров, - отсоедините электропроводку.
  1. Опорожните систему охлаждения (см. Главу Текущее обслуживание), приготовьтесь к сбору проливаемой охлаждающей жидкости.
  2. Выверните датчик из корпуса термостата, - предварительно откройте крышку расширительного бачка, для сброса избыточного давления в тракте, затем установите крышку на место и плотно затяните. Вывернув датчик сразу же закупорьте отверстие под его установку резиновой заглушкой с целью минимизации потерь охлаждающей жидкости.
  3. Перед установкой смажьте резьбовую часть датчика герметиком. Вверните датчик в посадочное гнездо и затяните его с требуемым усилием.
  4. Подсоедините к датчику электропроводку.
  5. Заправьте систему охлаждения (см. Главу Текущее обслуживание).

Датчик давления наддува

 ПОРЯДОК ВЫПОЛНЕНИЯ

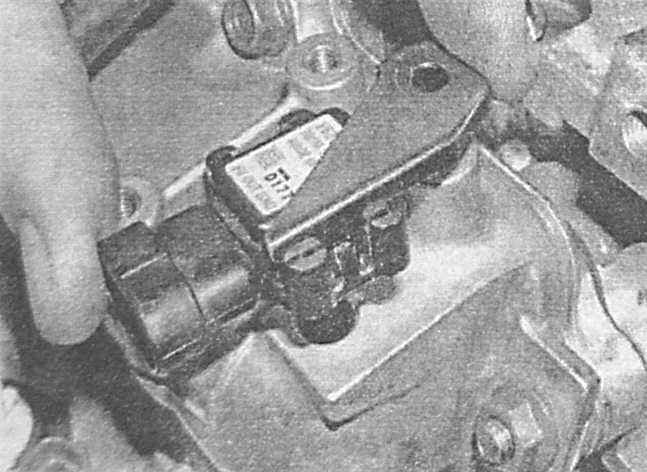

  1. Датчик давления наддува установлен справа во впускном трубопроводе, - отсоедините электропроводку.

  1. Выверните крепежный винт и снимите датчик с трубопровода.
  2. Установка производится в обратном порядке. Проследите, чтобы крепеж был затянут с требуемым усилием.

Датчик аварийного давления масла

Датчик ввернут в заднюю часть корпуса масляного насоса. Вырабатываемые датчиком сигналы используются ECM при управлении функционированием расположенной на панели приборов контрольной лампы.

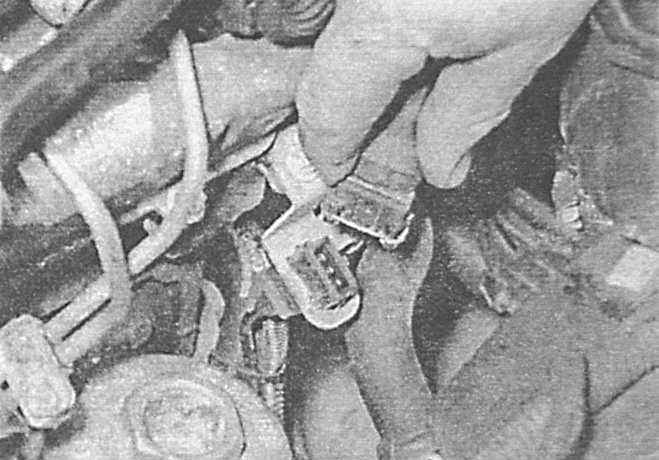

1 — контактный разъем электропроводки
2 — датчик аварийного давления масла


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Взведите стояночный тормоз, поддомкратьте передок автомобиля и установите его на подпорки, при соответствующей комплектации снимите защиту картера.
  2. Отсоедините от датчика электропроводку.
  3. Выверните датчик, - приготовьтесь к сбору проливаемого масла, сразу же закупорьте отверстие под установку датчика подходящей заглушкой.
  4. Установка производится в обратном порядке. При соответствующей комплектации не забудьте заменить уплотнительный элемент, проследите, чтобы датчик был затянут с требуемым усилием.

Электронный модуль управления двигателем (ECM)

Перед снятием ECM произведите его декодирование в условиях мастерской автосервиса.


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ECM установлен под локером защиты арки левого переднего колеса. Взведите стояночный тормоз, поддомкратьте передок автомобиля и установите его на подпорки, снимите колесо.
  2. Выверните крепежные винты и снимите локер.

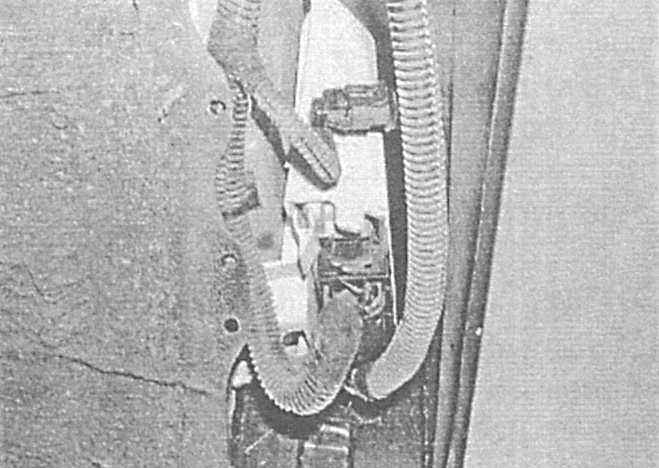

  1. Отсоедините электропроводку и снимите ECM с опорного кронштейна.
  1. Установка производится в обратном порядке. Проследите за правильностью подсоединения и надежностью фиксации электропроводки.

Электронный модуль управления ТНВД

Модуль управления ТНВД встроен в насосную сборку. Составители настоящего Руководства не рекомендуют производить попытки демонтажа модуля.

Датчик температуры топлива

Датчик встроен в насосную сборку. Составители настоящего Руководства не рекомендуют производить попытки демонтажа датчика.

Датчик положения вала ТНВД

Датчик встроен в насосную сборку. Составители настоящего Руководства не рекомендуют производить попытки демонтажа датчика.

Датчик момента начала впрыска

Датчик встроен в насосную сборку. Составители настоящего Руководства не рекомендуют производить попытки демонтажа датчика.

Запорный электромагнитный клапан

Датчик встроен в насосную сборку. Составители настоящего Руководства не рекомендуют производить попытки демонтажа датчика.

Модели 1.7 л DOHC

Датчик измерения массы воздуха (MAF)

Датчик температуры всасываемого воздуха (IAT) встроен в датчик MAF.

См. выше Модели 1.7 л SOHC , соответствующий подраздел.

Датчик положения педали акселератора

См. выше Модели 1.7 л SOHC , соответствующий подраздел.

Датчик положения коленчатого вала (CKP)

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Взведите стояночный тормоз, поддомкратьте автомобиль и установите его на подпорки, при соответствующей комплектации снимите защиту картера.

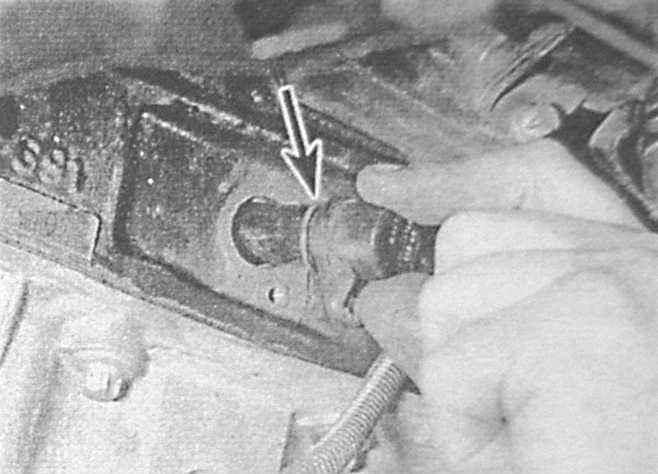

  2. Датчик установлен в задней части блока цилиндров, под стартером. Заберитесь под автомобиль и отсоедините от датчика электропроводку, - постарайтесь запомнить порядок ее прокладки.

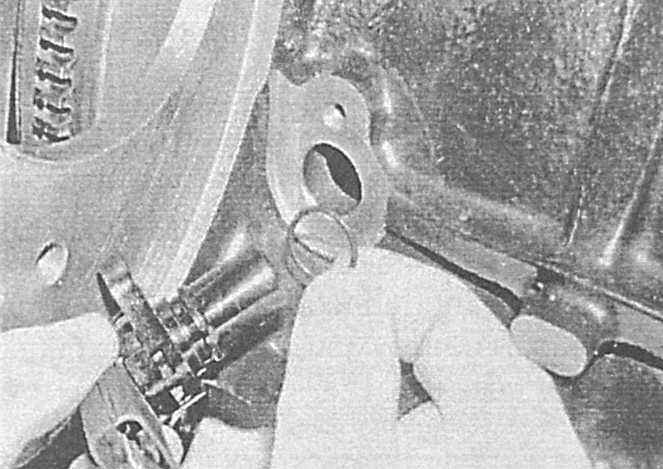

  1. Выверните крепежный болт и снимите датчик, - уплотнительное кольцо подлежит замене в обязательном порядке.
  1. Установка производится в обратном порядке. Не забудьте заменить уплотнительное кольцо, проследите, чтобы крепеж был затянут с требуемым усилием.

Датчик температуры охлаждающей жидкости (ECT)

См. выше Модели 1.7 л SOHC , соответствующий подраздел.

Датчик давления наддува

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите установленный в задней части двигательного отсека воздуховод воздухоочистителя (см. Снятие и установка компонентов впускного воздушного тракта).
  2. Снимите с впускного трубопровода клапан EGR (см. Системы выпуска и снижения токсичности отработавших газов).
  3. Отсоедините проводку от закрепленного справа на впускном трубопроводе датчика.
  1. Выверните крепежные болты и снимите датчик.
  1. Установка производится в обратном порядке. Проследите, чтобы крепеж был затянут с требуемым усилием.

Датчик аварийного давления масла

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Вырабатываемые датчиком сигналы используются ECM при управлении функционированием расположенной на панели приборов контрольной лампы.
  2. Снимите аккумуляторную батарею с опорным кронштейном (см. Главу Электрооборудование двигателя).

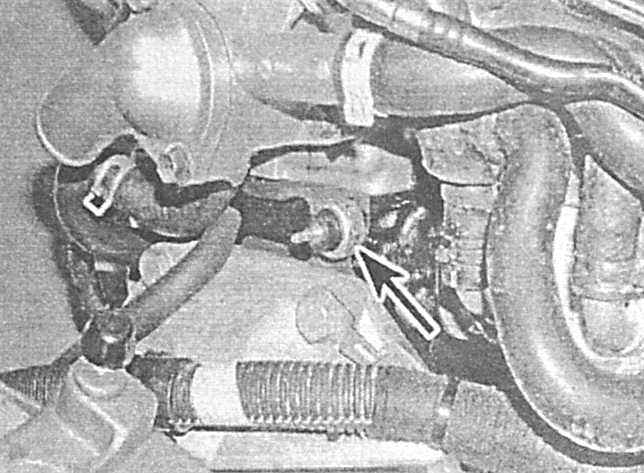

  3. Датчик помещается слева на блоке цилиндров, отсоедините от него электропроводку.
  1. Выверните датчик из блока, - приготовьтесь к сбору проливаемого масла.
  1. Слегка смажьте резьбовую часть датчика герметиком. Вверните датчик и затяните его с требуемым усилием.
  2. Присоедините электропроводку, затем установите на место батарею с опорным кронштейном.
  3. Запустите двигатель и проверьте его на наличие признаков развития утечек.

Электронный модуль управления двигателем (ECM)

Перед снятием ECM произведите его декодирование в условиях мастерской автосервиса.


 ПОРЯДОК ВЫПОЛНЕНИЯ

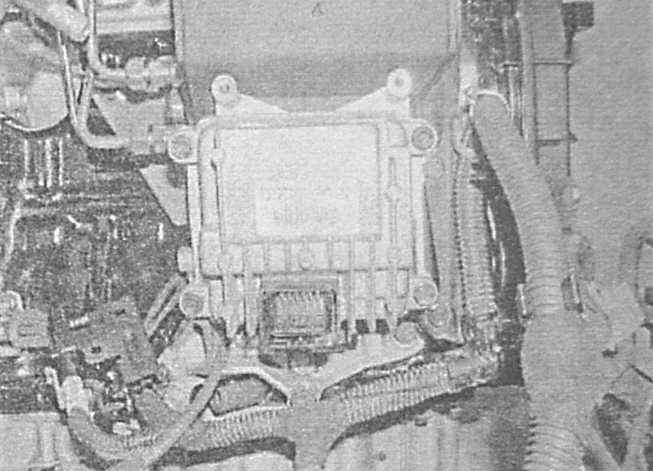

  1. ECM помещается в верхней части двигателя, над клапаном EGR.
  2. Отсоедините отрицательный провод от батареи.
  1. Отпустите пружинные фиксаторы и рассоедините два контактных разъема электропроводки ECM, - постарайтесь не повредить разъемы.
  1. Выверните крепежные болты/ гайки и снимите ECM.
  2. Установка производится в обратном порядке. Проследите за правильностью подсоединения и надежностью фиксации электропроводки. Разъемы отличаются друг от друга по конструкции, к заднему гнезду подсоединяется жгут, идущей из левой части двигательного отсека.

Электронный модуль управления ТНВД

Модуль управления ТНВД помещается в задней части насосной сборки.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Взведите стояночный тормоз, поддомкратьте передок автомобиля и установите его на подпорки, при соответствующей комплектации снимите защиту картера.
  2. Заберитесь под автомобиль и отсоедините электропроводку от модуля управления.
  1. Выверните крепежные болты и снимите модуль управления.
  1. Установка производится в обратном порядке.

Предохранительный электромагнитный клапан системы турбонаддува

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Взведите стояночный тормоз, поддомкратьте передок автомобиля и установите его на подпорки, при соответствующей комплектации снимите защиту картера.
  2. Действуя в соответствии с инструкциями, изложенными выше (см. Электронный модуль управления ТНВД ), снимите модуль управления ТНВД.
  3. Отсоедините от клапана вакуумную трубку и электропроводку.
  4. Выверните два крепежных болта и снимите электромагнитный клапан.
  5. Установка производится в обратном порядке. Проследите за надежностью затягивания крепежных болтов. Обратите внимание на разницу толщин вакуумных трубок, - меньшая подсоединяется к входному штуцеру.

Датчик атмосферного давления (BARO)

Датчик установлен в задней части блока цилиндров, между ТНВД и стартером.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Взведите стояночный тормоз, поддомкратьте передок автомобиля и установите его на подпорки, при соответствующей комплектации снимите защиту картера.
  2. Отсоедините от датчика электропроводку.

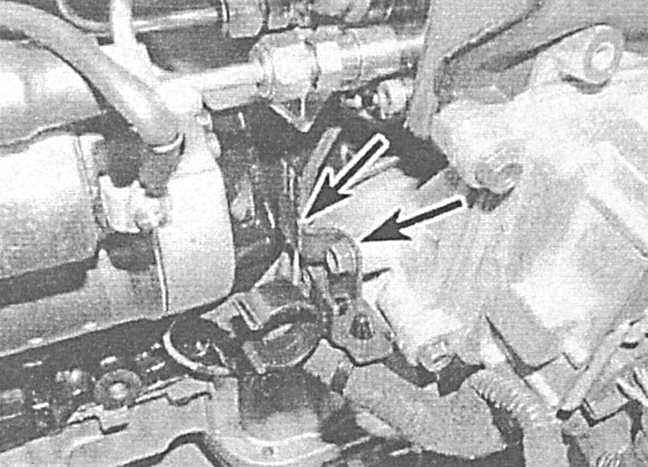

  1. Поднимите датчик вверх и высвободите его из опорного кронштейна.
  1. Установка производится в обратном порядке.

Датчик температуры топлива

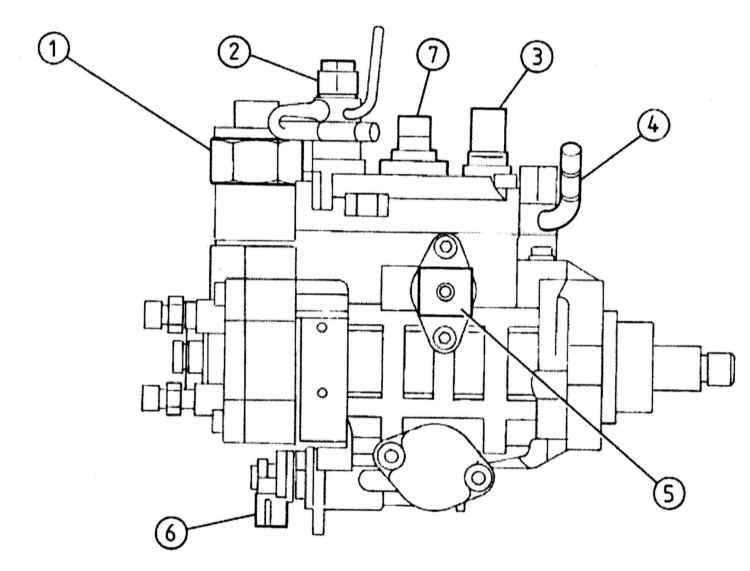

Компоненты ТНВД (модели 1.7 л DOHC)

1 — Сливной вентиль
2 — Линия возврата топлива
3 — Датчик температуры топлива
4 — Линия подачи топлива

5 — Программируемый блок памяти
6 — Электромагнитный клапан управления моментом впрыска (PROM)
7 — Датчик положения вала ТНВД

Датчик установлен справа вверху сборки ТНВД (см. иллюстрацию Компоненты ТНВД (модели 1.7 л DOHC)).

 ПОРЯДОК ВЫПОЛНЕНИЯ

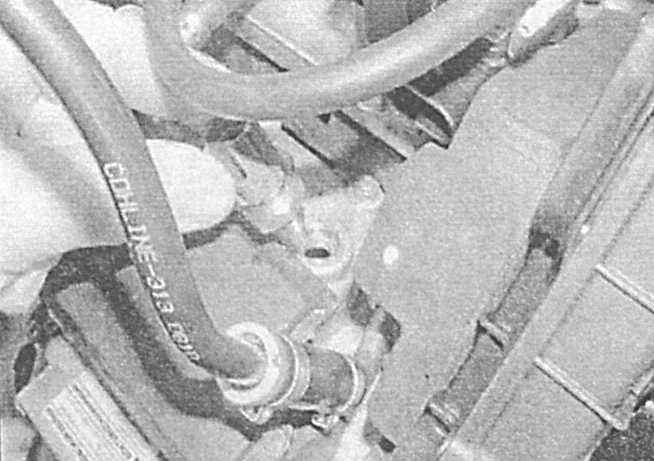

  1. Отсоедините электропроводку и выверните датчик из насосной сборки.
  1. Заменив уплотнительный элемент, вверните датчик в ТНВД и надежно затяните гайку.
  1. Восстановите исходное подсоединение электропроводки.

Датчик положения вала ТНВД

Датчик помещается сбоку на сборке ТНВД (см. иллюстрацию Компоненты ТНВД (модели 1.7 л DOHC)) и в индивидуальном порядке на рынок запчастей не поставляется, в случае необходимости обращайтесь за консультациями к специалистам фирменной СТО Opel.

Датчик момента начала впрыска

Датчик находится под ТНВД, ближе к маховику/ приводному диску и в индивидуальном порядке на рынок запчастей не поставляется, в случае необходимости обращайтесь за консультациями к специалистам фирменной СТО Opel.

Электромагнитный запорный клапан

Клапан установлен в верхней части ТНВД, ближе к маховику/приводному диску и в индивидуальном порядке на рынок запчастей не поставляется, в случае необходимости обращайтесь за консультациями к специалистам фирменной СТО Opel.

Модели 2.0 литра

Датчик измерения массы воздуха (MAF)

Датчик температуры всасываемого воздуха (IAT) встроен в датчик MAF.

См. выше Модели 1.7 л SOHC , соответствующий подраздел.

Датчик положения педали акселератора

См. выше Модели 1.7 л SOHC , соответствующий подраздел.

Датчик положения коленчатого вала (CKP)

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Выверните крепежные винты и снимите пластмассовый защитный кожух с верхней части головки цилиндров пластиковую крышку сверху головки цилиндров.
  2. С целью обеспечения адекватного доступа к датчику взведите стояночный тормоз, поддомкратьте передок автомобиля и установите его на подпорки, при соответствующей комплектации снимите защиту картера.
  1. Пройдитесь по жгуту электропроводки от датчика до контактного разъема электропроводки. Высвободите разъем из опорного кронштейна и рассоедините его.
  1. Протрите поверхность двигателя вокруг датчика, затем выверните крепежный болт и снимите датчик с передней части блока цилиндров, удалите уплотнительное кольцо.
  1. Установка производится в обратном порядке. Не забудьте заменить уплотнительное кольцо, проследите, чтобы крепежный болт был затянут с требуемым усилием.

Датчик температуры охлаждающей жидкости (ECT)

Датчик ввернут справа в переднюю часть головки цилиндров, описание процедур снятия и установки датчика – см. Проверка исправности функционирования, снятие и установка электрических компонентов цепи управления системы охлаждения двигателя.

Датчик давления наддува

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Выверните крепежные винты и снимите пластмассовый защитный кожух двигателя.

  1. Выверните винты крепления маршрутного желоба электропроводки к верхней части впускного трубопровода и отсоедините от датчика электропроводку.

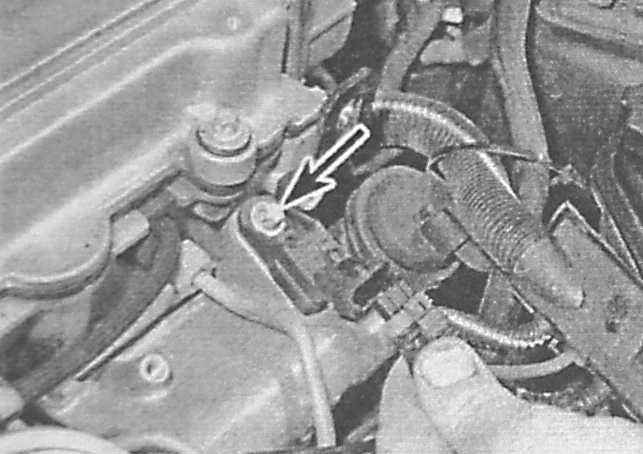

  1. Выверните крепежный болт и снимите датчик с верхней части впускного трубопровода, - обратите внимание на посаженное на вал уплотнительное кольцо.
  2. Установка производится в обратном порядке. Не забудьте заменить уплотнительное кольцо, проследите, чтобы крепежный болт был затянут с требуемым усилием.

Датчик температуры масла

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Взведите стояночный тормоз, поддомкратьте передок автомобиля и установите его на подпорки, при соответствующей комплектации снимите защиту картера.
  2. Слейте двигательное масло (см. Главу Текущее обслуживание), - по завершении процедуры не забудьте ввернуть на место сливную пробку поддона с новой уплотнительной шайбой и затянуть ее с требуемым усилием.

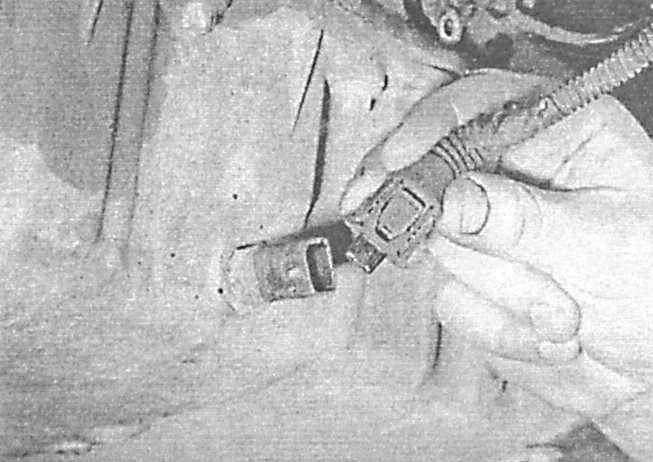

  1. Отсоедините электропроводку и выверните датчик из передней части поддана картера.
  1. Установка производится в обратном порядке.
  2. В заключение залейте в двигатель свежее масло (см. Главу Текущее обслуживание).

Электронный модуль управления двигателем (ECM)

Перед снятием ECM произведите его декодирование в условиях мастерской автосервиса.

См. выше Модели 1.7 л SOHC , Датчик аварийного давления масла.

Электронный модуль управления ТНВД

Модуль управления ТНВД встроен в насосную сборку. Составители настоящего Руководства не рекомендуют производить попытки демонтажа модуля.

Электромагнитный клапан переключения впускного трубопровода

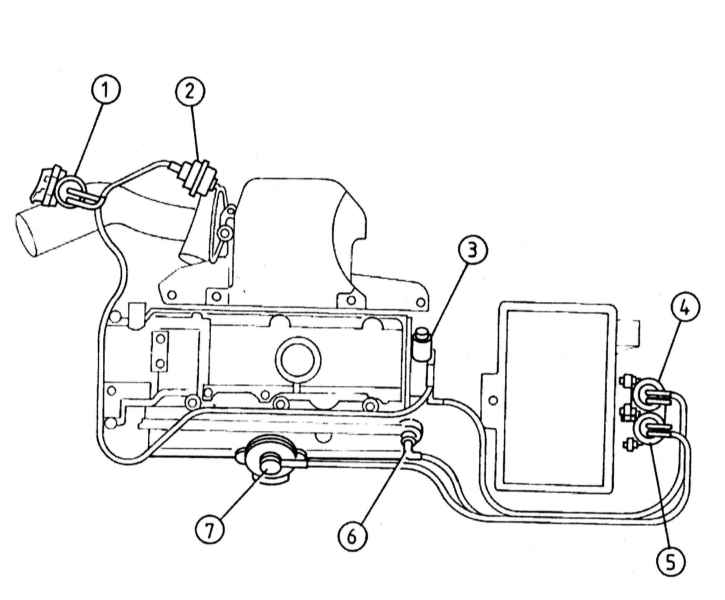

Схема прокладки вакуумных линий на моделях 2.0 л с высоконапорным турбонаддувом

1 — Электромагнитный клапан контроля давления наддува
2 — Исполнительное устройство управления давлением наддува
3 — Вакуумный насос
4 — Клапан EGR

5 — Электромагнит управления функционированием клапана переключения впускного трубопровода
6 — Клапан переключения впускного трубопровода
7 — Клапан EGR

На двигателе установлено два клапана: клапан рециркуляции выхлопных газов (EGR) и клапан переключения впускного трубопровода. Последний установлен ближе к передней части автомобиля (см. иллюстрацию Схема прокладки вакуумных линий на моделях 2.0 л с высоконапорным турбонаддувом).

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините от клапана электропроводку и вакуумные шланги, выверните крепежные винты и снимите клапан с опорного кронштейна.
  2. Установка производится в обратном порядке.

Электромагнитный предохранительный клапан системы турбонаддува

Электромагнитный клапан установлен в правом заднем углу двигательного отсека.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. С целью обеспечения доступа к клапану получения доступа к клапану снимите впускной воздуховод (в сборе с датчиком MAF), ведущий от воздухоочистителя к турбокомпрессору.
  2. Отсоедините от клапана электропроводку и вакуумные шланги, выверните крепежные винты и снимите клапан с опорного кронштейна.
  3. Установка производится в обратном порядке.

« предыдущая страница
6.3.2. Проверка и регулировка установок моментов впрыска топлива
^
к оглавлению
следующая страница »
6.3.4. Сигналы и напряжения на выводах модуля управления

Copyright © 2024 Все права защищены. Все торговые марки являются собственностью их владельцев.
