6.3.8. Снятие и установка промежуточного охладителя (интеркулера)

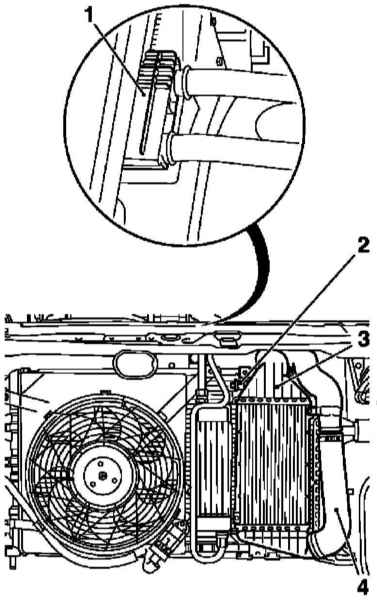

Схема крепления интеркулера на моделях 1.7 л SOHC


1 — Штуцерный узел подсоединения масляных трубок (при отсоединении тракт останется закрытым) 2 — Болт крепления маслоохладителя	3 — Интеркулер 4 — Нагнетательная трубка

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите передний бампер (см. Главу Кузов).
Выверните шесть крепежных болтов и снимите передний амортизатор ударных нагрузок.

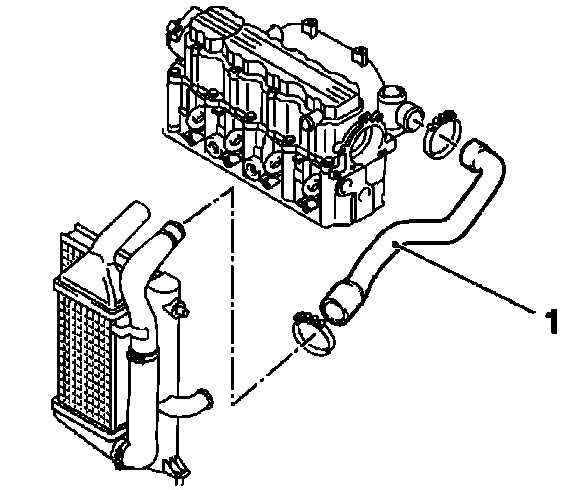

Отпустите крепеж и отсоедините от интеркулера трубку, соединяющую его с турбокомпрессором.

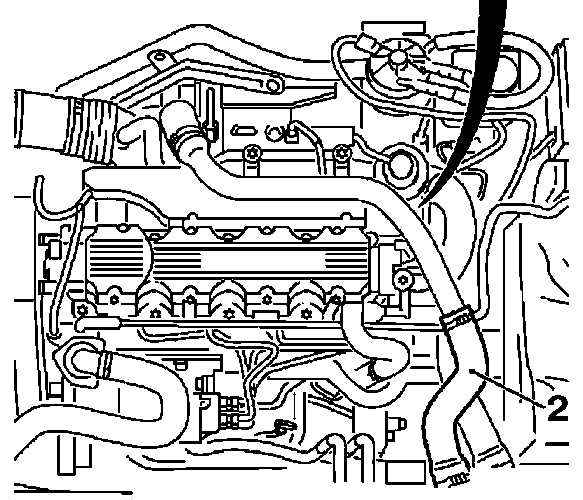

Отпустите крепеж и отсоедините от интеркулера трубку наддува впускного трубопровода, - отведите трубку в сторону.

На моделях 1.7 л SOHC выверните крепежный болт и отделите от интеркулера маслоохладитель, отсоедините трубки и снимите маслоохладитель (см. иллюстрацию Схема крепления интеркулера на моделях 1.7 л SOHC).

Необходимость в отсоединении масляных трубок от маслоохладителя отсутствует.

Выверните крепежный болт, поднимите интеркулер вверх и высвободите его из опорных кронштейнов.
Установка производится в обратном порядке.
