5.3.6. Проверка исправности функционирования, снятие и установка электрических компонентов цепи управления системы охлаждения двигателяДатчик температуры охлаждающей жидкости (ECT)
Проверка
Для выполнения данной проверки требуется специальное диагностическое оборудование
и ее выполнение правильнее будет поручить специалистам автосервиса.
Снятие
Бензиновые модели
Модели с двигателями SOHC
|
|
- Снимите воздухоочиститель и проложенный справа от двигателя
воздуховод (см. Главу
Системы питания и выпуска).
- Отсоедините проводку от датчика, расположенного на впускном
трубопроводе за генератором.
- Выверните датчик и снимите его с впускного трубопровода. Снимите
уплотнительное кольцо, - при установке оно подлежит замене в обязательном
порядке.
|
|
Модели с двигателями 1.4 и 1.6 л DOHC
|
|
- Снимите воздухоочиститель в сборе с воздуховодом (см. Главу
Системы питания и выпуска).
- Отсоедините электропроводку от датчика температуры, установленного
в корпусе термостата справа на двигателе.
- Выверните датчик из корпуса термостата и снимите его с автомобиля.
|
|
Модели с двигателями 1.8 л
Модели с двигателями 2.0 л
|
|
- Снимите с корпуса термостата модуль зажигания.
- Отсоедините от датчика электропроводку.
- Выверните датчик и снимите его с корпуса термостата/ фланца
охлаждения.
|
|
Дизельные модели
Модели с двигателями 1.7 л
|

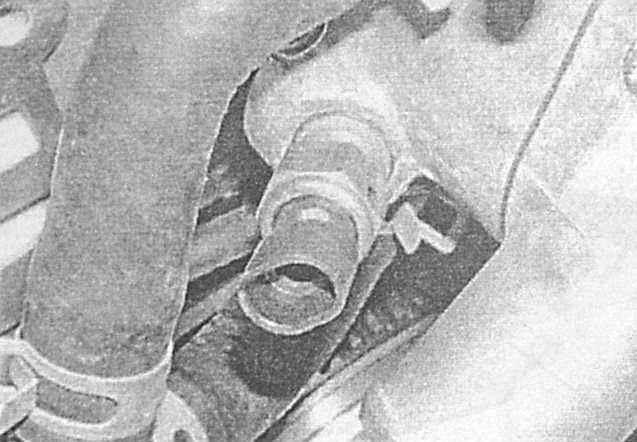

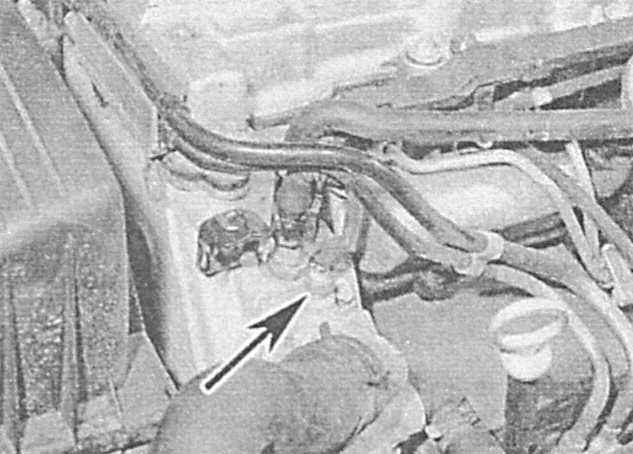

Датчик температуры находится на корпусе
термостата в правой (двигатели SOHC)/ левой (двигатели DOHC - см. иллюстрацию)
части головки цилиндров.
|
|
|
- Взведите стояночный тормоз, поддомкратьте передок автомобиля
и установите его на подпорки. При соответствующей комплектации
снимите защиту картера. Заведите под датчик подходящую сливную
емкость для сбора проливаемой охлаждающей жидкости.
- Дождитесь полного остывания двигателя, отверните крышку расширительного
бачка, затем установите ее назад и туго затяните, - это должно
помочь минимизировать потери жидкости при снятии датчика. Подберите
подходящую заглушку для закупоривания отверстия под установку
датчика.
- Снимите защитный кожух двигателя.
- Отсоедините электропроводку от датчика температуры, высвободите
ее из промежуточных фиксаторов и отделите от корпуса термостата.
С целью минимизации потерь охлаждающей жидкости сразу же вверните
в отверстие новый датчик, либо приготовленную заранее заглушку.
|
|
Модели с двигателями 2.0 л
|
На всех двигателях 2.0 л датчик температуры
расположен сверху на корпусе термостата, в правой части головки цилиндров.
|
Демонтаж датчика производится в манере, аналогичной описанной выше для моделей,
укомплектованным двигателями 1.7 л (см. выше
Модели с двигателями 1.7
л
).
Установка
Все модели
Установка производится в порядке, обратном порядку демонтажа компонентов. Не
забудьте заменить уплотнительный элемент/смазать герметиком резьбовую часть
датчика. Затягивание датчика должно производиться с требуемым усилием.
В заключение подкорректируйте уровень охлаждающей жидкости (см. Главу
Текущее
обслуживание) и проверьте датчик на наличие признаков развития утечек.
Датчик-выключатель уровня охлаждающей жидкости
Снятие и установка
Все модели
Датчик установлен в днище расширительного бачка.
|
|
- Дождитесь полного остывания двигателя, и отверните крышку расширительного
бачка для сброса остаточного давления.
- Высвободите бачок из опорных кронштейнов, снимите его и слейте
охлаждающую жидкость в подходящую емкость.
- Отсоедините электропроводку и снимите датчик-выключатель с
бачка.
- Установка производится в обратном порядке.
|
|
Модуль управления системы охлаждения
Снятие и установка
Все модели
|
|
- Отсоедините отрицательный провод от батареи (см. Главу
Электрооборудование
двигателя) и отведите его в сторону от полюсной клеммы.
- Снимите передний бампер (см. Главу
Кузов).
|
- Модуль установлен слева под передним спойлером. Вытяните наружу
защелки фиксаторов и рассоедините два контактных разъема электропроводки
модуля.
|
|
- Выверните крепежные болты и снимите модуль с переднего спойлера.
- Установка производится в обратном порядке.
|
|
|
