4.4.6. Снятие и установка натяжителя газораспределительного ремня и зубчатых колес привода ГРМЗубчатое колесо распределительного вала
Снятие
|
|
- Снимите газораспределительный ремень (см.
Снятие
и установка ремня привода ГРМ).
|

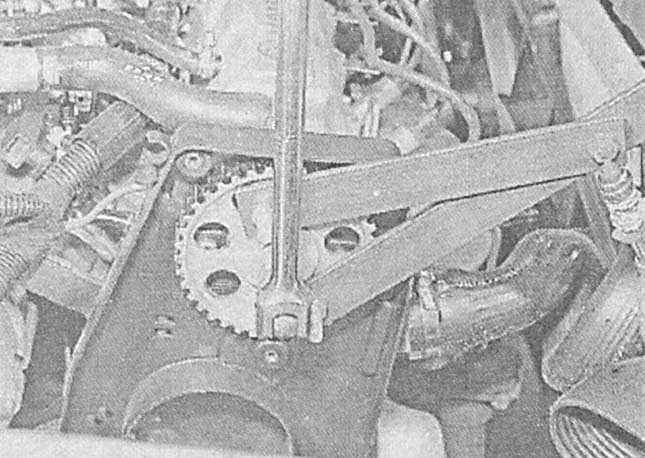

- Заблокируйте распределительный вал от проворачивания при отпускании
центрального болта его зубчатого колеса. Изготовьте из двух отрезков
стальных пластин (одной длинной, и одной короткой) и трех болтов
с гайками вильчатое приспособление для удержания колеса. Один
болт используйте как осевой, два других закрепите на концах вилки,
- они вводятся в зацепление с отверстиями в зубчатом колесе. Альтернативно
можно снять крышку газораспределительного механизма (см.
Снятие
и установка крышки газораспределительного механизма) и удерживать
вал рожковым ключом за лыски.
|
|
- Выверните центральный болт и снимите его с вала вместе с шайбой.
Снимите зубчатое колесо. Проверьте плотность посадки в цапфе установочного
штифта колеса, — в случае необходимости извлеките штифт и уберите
его в надежное место.
|
|
Установка
|
|
- Перед установкой проверьте состояние сальника распределительного
вала. В случае выявления следов утечек или признаков износа замените
сальник (см.
Замена сальника распределительного
вала).
|

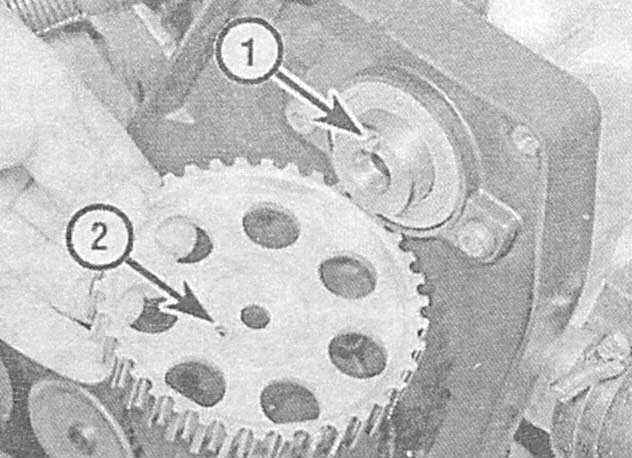

- Посадите зубчатое колесо на цапфу вала, — проследите за правильностью
попадания фиксирующего штифта в приемное отверстие на колесе.
|
|
- Вверните центральный болт с надетой на него шайбой и затяните
его с требуемым усилием, удерживая вал от проворачивания одним
из описанных выше способов.
|
|
- Установите ремень привода ГРМ (см.
Снятие
и установка ремня привода ГРМ), затем (если снимали) установите
крышку газораспределительного механизма (см.
Снятие
и установка крышки газораспределительного механизма).
|
|
Зубчатое колесо коленчатого вала
Снятие
|
|
- Снимите ремень привода ГРМ (см.
Снятие
и установка ремня привода ГРМ).

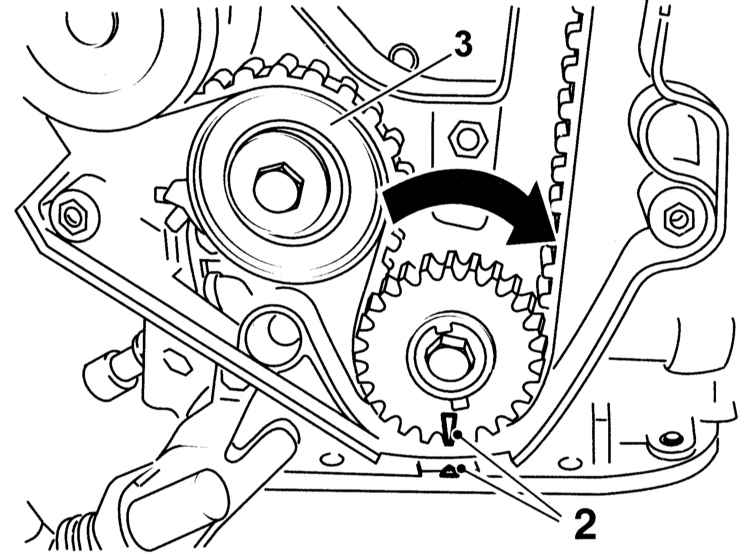

- Снимите зубчатое колесо с цапфы коленчатого вала, — постарайтесь
запомнить, какой стороной колесо было установлено.
- Проверьте надежность посадки в своем пазу шпонки, — в случае
необходимости извлеките шпонку и уберите ее в надежное место.
|
|
Установка
|
|
- Если извлекали, установите шпонку в паз в цапфе коленчатого
вала.
|
- Проследив за попаданием шпонки в шпоночный паз, посадите зубчатое
колесо на цапфу вала метками наружу.
|
|
- Установите ремень привода ГРМ (см.
Снятие
и установка ремня привода ГРМ).
|
|
Натяжитель ремня
Снятие
Установка
|
|

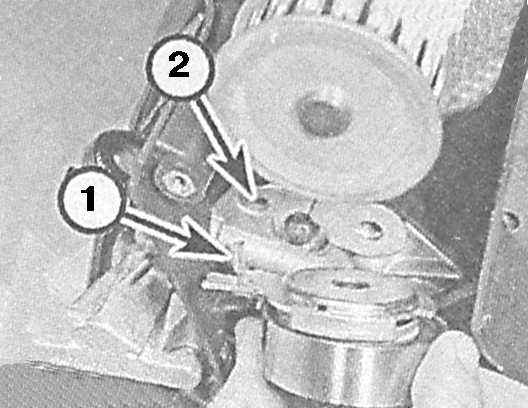

- Установите натяжитель на двигатель, — проследите за правильностью
ввода выступа на его основании с окном в корпусе масляного насоса.
Удостоверившись в правильности посадки натяжителя, вверните фиксирующий
бот и затяните его с требуемым усилием.
|
|
|
|
