8.9. Проверка состояния и замена датчика положения коленчатого вала (СКР)

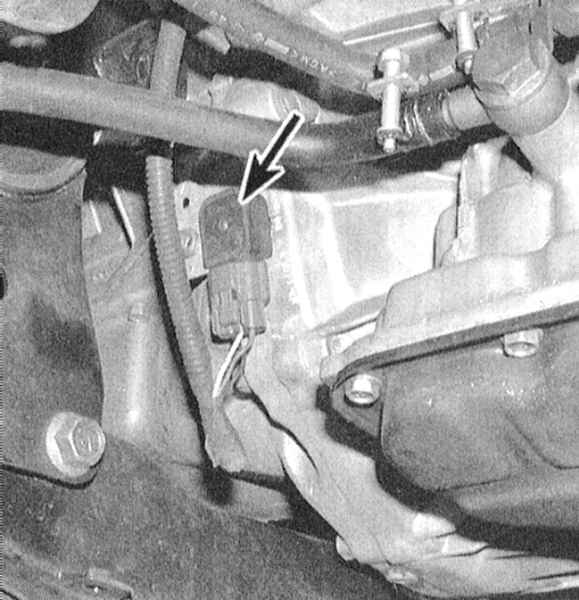

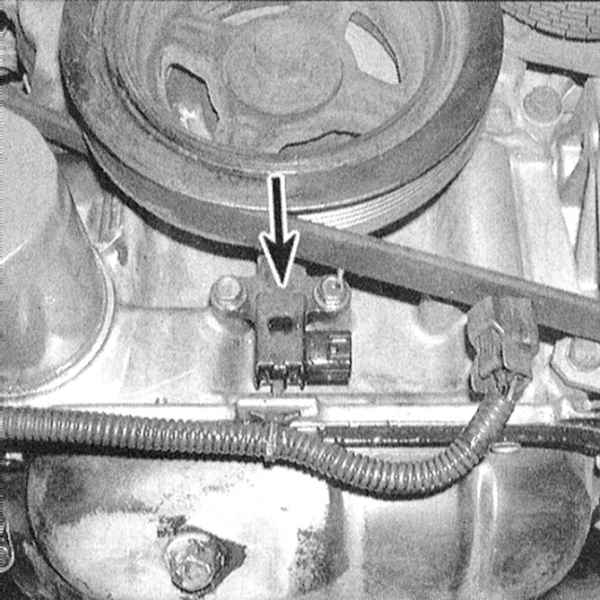

На моделях с 1995 г. вып. используются два датчика СКР, один из которых (датчик REF) установлен в передней части силового агрегата, на алюминиевой секции поддона картера двигателя, непосредственно под шкивом коленчатого вала. И служит для определения количества пазов роторного датчика шкива коленчатого вала по отношению к положениям ВМТ поршня каждого из цилиндров (сигнал 120°). Второй датчик (POS) также находится на алюминиевой секции поддона, но с задней стороны силового агрегата, вблизи купола трансмиссии и служит для определения частоты вращения вала (сигнал 1°). Оба датчика состоят из постоянного магнита, сердечника и проволочной обмотки. Изменение зазора влечет за собой изменение параметров магнитного поля в непосредственной близости от датчика, что, в свою очередь приводит к изменению амплитуды выдаваемого датчиком на РСМ сигнального напряжения. РСМ использует поступающую от датчиков СКР информацию при корректировках установок угла опережения зажигания, синхронизации впрыска и выявлении пропусков зажигания.

ПРОВЕРКА

 Выполнение описанной ниже процедуры может привести к занесению в память OBD неисправности, который будет высвечен контрольной лампой “Проверьте двигатель”. По завершении проверки и соответствующего восстановительного ремонта не забудьте очистить память системы (см. Раздел Система бортовой диагностики (OBD) - принцип функционирования и коды неисправностей).

Датчик СКР REF

 ПОРЯДОК ВЫПОЛНЕНИЯ

Рассоедините разъем электропроводки датчика и подключите омметр к контактным клеммам. При температуре 20°С требуемое сопротивление составляет 470 ÷ 570 Ом. Неисправный датчик подлежит замене. Если результат измерения соответствует номинальным требованиям, обратитесь к схемам электрических соединений (см. Главу Бортовое электрооборудование) и проверьте исправность состояния электропроводки на участке цепи между датчиком и РСМ. Удостоверьтесь в отсутствии признаков нарушения качества заземления черного провода жгута электропроводки датчика. Если никаких нарушений выявить не удается, автомобиль следует отогнать на станцию техобслуживания для проведения диагностики состояния РСМ и выполнения соответствующего восстановительного ремонта.

Датчик СКР POS

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините от датчика электропроводку. Включите зажигание. удостоверьтесь в наличии напряжения батареи на клемме красного провода разъема со стороны жгута. Если напряжение отсутствует, проверьте состояние электропроводки на участке цепи между реле ECCS и батареей (не забудьте в первую очередь проверить состояние предохранителей). Проверьте исправность состояния реле ECCS и электропроводки, идущей от него датчику (см. схемы электрических соединений в конце Главы Бортовое электрооборудование). Удостоверьтесь в наличии напряжения амплитудой в 5.0 В на клемме белого провода. Если напряжение отсутствует, проверьте состояние цепи на участке между РСМ и датчиком. При исправной цепи отгоните автомобиль на станцию техобслуживания для проведения диагностики состояния РСМ и выполнения соответствующего восстановительного ремонта. Удостоверьтесь также в отсутствии признаков нарушения качества заземления черного провода жгута.
2. Снимите датчик. Выключите зажигание и подсоедините к датчику его электропроводку. Подключите положительный щуп вольтметра к клемме черного провода с обратной стороны разъема (подробнее см Главу Бортовое электрооборудование). Отрицательный щуп заземлите на массу. Включите зажигание. На мгновение прикоснитесь к носику датчика металлическим объектом (типа отвертки). В момент контакта вольтметр должен зарегистрировать показание 5.0 В. При отведении металла амплитуда сигнала должна быстро падать до нуля. Неисправный датчик подлежит замене. Замечание: В редких случаях причиной введения кода неисправности может оказаться нарушение целостности зубчатого венца маховика/приводного диска.

ЗАМЕНА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините от датчика электропроводку.
2. Выверните крепежный болт и снимите датчик. Установка производится в обратном порядке.
