8.4. Проверка исправности состояния, замена и регулировка датчика положения дроссельной заслонки (TPS)

Представляющий собой потенциометр переменного сопротивления TPS крепится на корпусе дросселя и соединен с осью дроссельной заслонки. На основании анализа поступающих от TPS сигналов РСМ определяет точное текущее положение заслонки, обусловленное степенью выжимания водителем педали газа. Выход датчика из строя может привести к неконтролируемым выбросам инжекторами топлива и нарушению стабильности оборотов двигателя. При выявлении неполадок TPS в память системы самодиагностики заносится соответствующий код неисправности (см. Раздел Система бортовой диагностики (OBD) - принцип функционирования и коды неисправностей). На большинстве моделей в состав TPS входит оконечный датчик-выключатель открытого/закрытого положения дроссельной заслонки, в соответствующие моменты осуществляющий замыкание пределенных электрических контуров.

ПРОВЕРКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

 Выполнение описанной ниже процедуры может привести к занесению в память OBD неисправности, который будет высвечен контрольной лампой “Проверьте двигатель”. По завершении проверки и соответствующего восстановительного ремонта не забудьте очистить память системы (см. Раздел Система бортовой диагностики (OBD) - принцип функционирования и коды неисправностей).

1. Прежде чем приступать непосредственно к проверке TPS удостоверьтесь в исправности подачи питания от РСМ к TPS и отсутствии нарушений заземления. Отсоедините от TPS электропроводку и подключите положительный щуп вольтметра к клемме зелено-черного (1993 и 1994)/красного (с 1995) провода жгута в контактном разъеме. Отрицательный щуп подключите к клемме черного провода. При включенном зажигании (не запускайте двигатель) прибор должен регистрировать около 5.0 В. Отсутствие напряжения свидетельствует об обрыве в цепи РСМ или выходе из строя собственно модуля (в последнем случае автомобиль следует отогнать на станцию техобслуживания с целью проведения диагностики модуля управления и выполнения соответствующего восстановительного ремонта).

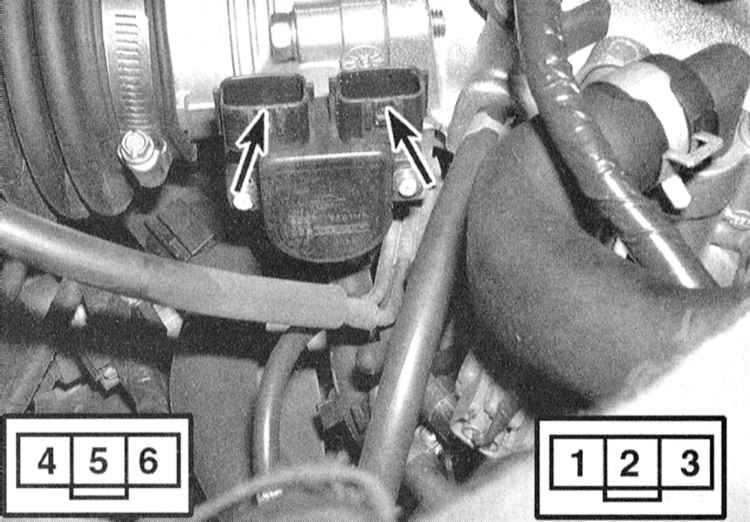

2. Для проверки исправности функционирования TPS подсоедините омметр к клеммам № 2 и № 3 датчика. Измерьте сопротивление TPS в полностью закрытом положении дросселя, затем начинайте постепенно приоткрывать заслонку, наблюдая за изменением сопротивления датчика. На моделях 1993 и 1994 г.г. вып. показание измерителя должно измениться от 1.0 кОм при полностью закрытой заслонке до 9.0 кОм при полностью открытом. На моделях с 1995 г. вып. - от 0.5 кОм до 4.0 кОм соответственно. Увеличение сопротивления должно происходить плавно.

3. Отсоедините электропроводку от оконечного датчика-выключателя открытого/закрытого положений дроссельной заслонки. Подключите омметр к клеммам №№ 5 и 6 разъема датчика. Удостоверьтесь в наличии проводимости датчика-выключателя полностью закрытой заслонке, затем слегка приоткройте последнюю. При открытой заслонке проводимость должна отсутствовать, в противном случае замените сборку TPS.

ЗАМЕНА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.

 Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для введения аппаратуры в действие!

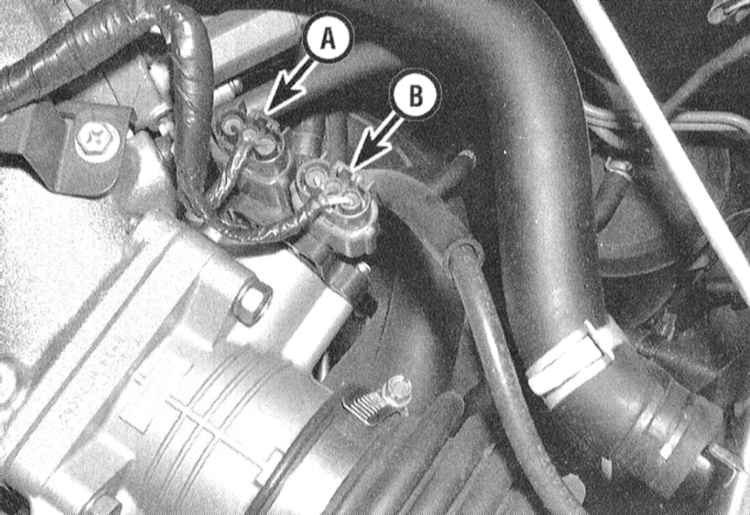

2. Снимите впускной воздуховод (см. Главу Системы питания и выпуска) и отсоедините электропроводку от TPS и оконечного датчика-выключателя дроссельной заслонки.
3. Выверните два крепежных винта и снимите сборку TPS с корпуса дросселя.
4. Установите новый датчик на свое штатное место и свободно вверните крепежные винты.
5. Выполните регулировку TPS (см. ниже), затем окончательно затяните крепеж.

РЕГУЛИРОВКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите впускной воздуховод (см. Главу Системы питания и выпуска).
2. Ослабьте винты крепления сборки TPS на корпусе дросселя.
3. На моделях, оборудованных оконечным датчиком-выключателем полностью открытого/закрытого положений заслонки отсоедините от последнего электропроводку и подключите омметр в соответствии с инструкциями, изложенными в параграфе 4. введите лезвие измерительного щупа толщиной 0.3 мм между рычагом дроссельной заслонки и его упорным винтом, - прибор должен зарегистрировать наличие проводимости. Теперь введите в зазор лезвие толщиной 0.4 мм, - на этот раз цепь должна оказаться разомкнутой. Вращением TPS добейтесь требуемого результата, затем прочно затяните крепежные винты.

 Ни в коем случае не трогайте упорный винт рычага дроссельной заслонки, - он имеет фабричную установку и регулировке не подлежит!

4. На моделях без оконечного датчика-выключателя дроссельной заслонки прозондируйте вольтметром обратные концы клемм белого и черного проводов на разъеме жгута электропроводки TPS (постарайтесь не повредить клеммы при вводе щупов, - подробнее см. в Главе Бортовое электрооборудование). При включенном зажигании (двигатель не запускайте) и при полностью закрытом дросселе прибор должен зарегистрировать показание в диапазоне примерно 0.4 ÷ 0.5 В, в противном случае произведите соответствующую корректировку путем вращения сборки TPS, затем прочно затяните крепежные винты.
