| Кодовое обозначение двигателя
|
| Модели 2.0 л
|
VQ20DE
|
| Модели 3.0 л
|
VQ30DE(DOHC) и VG30DE(SOHC)
|
| Число и расположение цилиндров
|
V6
|
| Количество клапанов на цилиндр
|
4
|
| Нумерация цилиндров (со стороны привода ГРМ к трансмиссии)
- все двигатели
|
| Задний ряд (ближний к переборке)
|
1-3-5
|
| Передний ряд (ближний к радиатору)
|
2-4-6
|
| Порядок зажигания - все двигатели
|
1-2-3-4-5-6
|
| Рабочий объем двигателя, см
3
|
| Модели с двигателем VG30DE
|
2960
|
| Модели с двигателем VQ20DE
|
1995
|
| Модели с двигателем VQ30DE
|
2988
|
| Диаметр цилиндров и ход поршней, мм
|
| Модели с двигателем VG30DE
|
87.0 х 83.0
|
| Модели с двигателем VQ20DE
|
76.0 х 73.3
|
| Модели с двигателем VQ30DE
|
93.0 х 73.3
|
| Максимальная мощность
1)
, кВт (л.с.)
|
| Модели с двигателем VQ20DE
|
103 (140)/6400
|
| Модели с двигателем VQ30DE до 2000 г.
|
(193)/6400
|
| Модели с двигателем VQ30DE с 2000 г.
|
147 (200)/6400
|
| Максимальный крутящий момент
1)
, Нм
|
| Модели с двигателем VQ20DE
|
179/4000
|
| Модели с двигателем VQ30DE до 2000 г.
|
255/3600
|
| Модели с двигателем VQ30DE с 2000 г.
|
271/3600
|
|
1)
В соответствии с директивой 89/49/ЕС;
|
| Степень сжатия
|
| Модели с двигателем VQ20DE
|
9.5
|
| Модели с двигателем VQ30DE
|
10.0
|
|

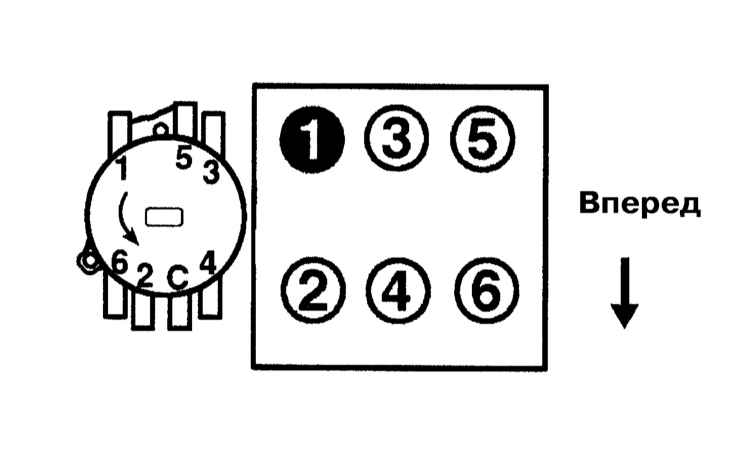

Схема расположения цилиндров и направление
вращения распределителя зажигания (двигатели SOHC)
|
|
|

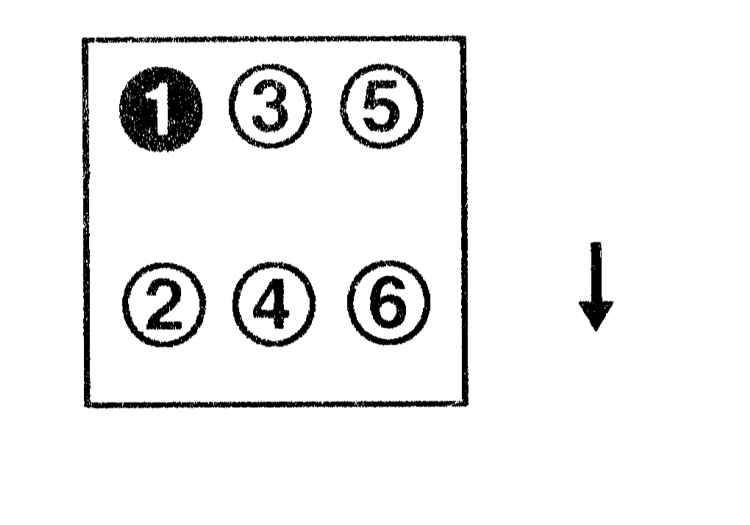

Схема расположения цилиндров (двигатели
DOHC)
|
|
|
Распределительные валы и сопутствующие компоненты
|
| Двигатели SOHC
|
| Осевой люфт распределительного вала, мм
|
0.03 ÷ 0.06
|
| Диаметр осей коромысел, мм
|
17.988 ÷ 18.000
|
| Диаметр отверстий в коромыслах, мм
|
18.007 ÷ 18.028
|
| Посадочный зазор коромысел на осях, мм
|
0.007 ÷ 0.049
|
| Двигатели DOHC
|
| Осевой люфт распределительного вала, мм
|
0.115 ÷ 0.188
|
| Зазоры клапанов, мм
|
| Впускные клапаны
|
0.26 ÷ 0.34
|
| Выпускные клапаны
|
0.29 ÷ 0.37
|
|
Масляный насос
|
| Двигатели SOHC
|
| Зазор между образующей поверхностью наружной шестерни и корпусом,
мм
|
0.11 ÷ 0.20
|
| Зазор между зубьями внутренней шестерни и серповидной перегородкой,
мм
|
0.12 ÷ 0.23
|
| Зазор между зубьями наружной шестерни и серповидной перегородкой,
мм
|
0.21 ÷ 0.32
|
| Осевой люфт посадки внутренней шестерни в корпусе, мм
|
0.05 ÷ 0.09
|
| Осевой люфт посадки наружной шестерни в корпусе, мм
|
0.05 ÷ 0.011
|
| Двигатели DOHC
|
| Зазор между образующей поверхностью наружной шестерни и корпусом,
мм
|
| Модели с 1995 по 1997 г.г. вып.
|
0.114 ÷ 0.260
|
| Модели с 1998 г. вып.
|
0.114 ÷ 0.200
|
| Зазор между зубьями внутренней и наружной шестерен, мм
|
0.18
|
| Осевой люфт посадки внутренней шестерни в корпусе, мм
|
| Модели с 1995 по 1997 г.г. вып.
|
0.05 ÷ 0.09
|
| Модели с 1998 г. вып.
|
0.03 ÷ 0.07
|
| Осевой люфт посадки наружной шестерни в корпусе, мм
|
| Модели с 1995 по 1997 г.г. вып.
|
0.03 ÷ 0.19
|
| Модели с 1998 г. вып.
|
0.05 ÷ 0.11
|
| Радиальный зазор посадки ступичной части внутренней шестерни
в корпусе насоса, мм
|
0.045 ÷ 0.091
|
|
Усилия затягивания резьбовых соединений
|
Нм
|
| Двигатели SOHC
|
| Болт упорной пластины распределительного вала
|
78 ÷ 88
|
| Болты зубчатых колес распределительных валов
|
78 ÷ 88
|
| Болт шкива коленчатого вала
|
123 ÷ 132
|
| Болты крепления головок цилиндров
|
| Стадия 1
|
29
|
| Стадия 2
|
59
|
| Стадия 3
|
Ослабить все болты в порядке, обратном порядку затягивания
|
| Стадия 4
|
29
|
| Стадия 5
|
54 ÷ 64
|
| Болты крышек головок цилиндров
|
1 ÷ 3
|
| Болты крепления приводного диска
|
83 ÷ 93
|
| Гайки крепления выпускных коллекторов
|
18 ÷ 22
|
| Крепеж впускного трубопровода
|
| Болты крепления верхней секции трубопровода (нагнетательной
камеры)
|
18 ÷ 22
|
| Болты/гайки крепления нижней секции трубопровода
|
| Стадия 1 (все)
|
3 ÷ 5
|
| Стадия 2
|
| Болты
|
16 ÷ 20
|
| Стадия 3
|
| Гайки
|
24 ÷ 27
|
| Болты/гайки крепления поддона картера
|
7 ÷ 8
|
| Сливная пробка поддона картера
|
29 ÷ 39
|
| Болты крепления сетчатого фильтра маслозаборника
|
16 ÷ 21
|
| Болты крепления кронштейна сетчатого фильтра маслозаборника
|
6.3 ÷ 8.3
|
| Болты крепления масляного насоса
|
| Длинные
|
12 ÷ 16
|
| Короткие
|
6 ÷ 7
|
| Болты крепления крышки масляного насоса
|
4 ÷ 5
|
| Болты крепления осей коромысел
|
18 ÷ 22
|
| Гайка натяжителя газораспределительного ремня
|
43 ÷ 58
|
| Болты крепления крышки газораспределительного ремня
|
3 ÷ 5
|
| Болты монтажной скобы крепления трансмиссии к двигателю
|
43 ÷ 55
|
| Болты крепления держателя заднего сальника коленчатого вала
|
3 ÷ 5
|
| Сквозные болты правой передней опоры подвески силового агрегата
|
77 ÷ 98
|
| Сквозные болты правой задней опоры подвески силового агрегата
|
77 ÷ 98
|
| Сквозной болт левой передней опоры подвески силового агрегата
|
64 ÷ 78
|
| Болты крепления кронштейна левой передней опоры подвески силового
агрегата
|
41 ÷ 52
|
| Сквозной болт левой задней опоры подвески силового агрегата
|
43 ÷ 55
|
| Нижние гайки крепления левой задней опоры подвески силового
агрегата
|
43 ÷ 55
|
| Двигатели DOHC
|
| Болты крепления звездочек распределительных валов
|
119 ÷ 128
|
| Болты крышек подшипников распределительных валов
|
| Стадия 1 (сначала затягиваются болты крышки первого подшипника
[с 13 по 16], затем следует придерживаться оговоренного порядка)
|
1.96
|
| Стадия 2
|
6
|
| Стадия 3
|
9 ÷ 11.8
|
| Болт шкива коленчатого вала
|
| Стадия 1
|
39 ÷ 49
|
| Стадия 2
|
Дотянуть еще на 60°
|
| Болты крепления головок цилиндров
|
| Стадия 1
|
98
|
| Стадия 2
|
Ослабить все болты в порядке, обратном порядку затягивания
|
| Стадия 3
|
34 ÷ 44
|
| Стадия 4
|
Дотянуть весь крепеж еще на 90° ÷ 95°
|
| Стадия 5
|
Дотянуть весь крепеж еще на 90° ÷ 95°
|
| Болты крепления крышек головок цилиндров
|
| Стадия 1
|
1 ÷ 3
|
| Стадия 2
|
5.4 ÷ 7.4
|
| Болты крепления приводного диска
|
83 ÷ 93
|
| Гайки крепления выпускных коллекторов
|
5 ÷ 6.5
|
| Впускной трубопровод
|
| Крепеж верхней секции трубопровода
|
18 ÷ 22
|
| Болты/гайки крепления нижней секции трубопровода
|
| Стадия 1
|
5 ÷ 10
|
| Стадия 2
|
26 ÷ 31
|
| Стадия 3
|
Несколько раз повторить стадию 2
|
| Болты крепления поддона картера
|
| Алюминиевый литой поддон
|
16 ÷ 19
|
| Стальной штампованный поддон
|
6.4 ÷ 7.5
|
| Крепеж поддона к трансмиссии
|
35 ÷ 47
|
| Крепеж поддона к задней крышке
|
6.4 ÷ 7.5
|
| Сливная пробка поддона картера
|
29 ÷ 39
|
| Болты крепления маслозаборной трубки
|
16 ÷ 19
|
| Болты крепления масляного насоса
|
| Модели 1995 и 1996 г.г. вып.
|
6.4 ÷ 6.6
|
| Модели с 1997 г. вып.
|
8.4 ÷ 10.8
|
| Винты крепления крышки масляного насоса
|
4 ÷ 5
|
| Болты крепления передней крышки газораспределительной цепи
|
| Болты 6 мм
|
11.8 ÷ 13.7
|
| Болты 8 мм
|
26 ÷ 31
|
| Болты крепления задней крышки газораспределительной цепи
|
11.8 ÷ 13.7
|
| Болты верхних направляющих газораспределительной цепи
|
13 ÷ 19
|
| Болты крепления натяжителя главной газораспределительной цепи
|
8.4 ÷ 10.8
|
| Осевой болт направляющей главной газораспределительной цепи
|
| Болты крепления натяжителя вторичной газораспределительной
цепи
|
8.4 ÷ 10.8
|
| Болты крепления держателя заднего сальника коленчатого вала
|
8.4 ÷ 10.8
|
| Болты передней и задней опор подвески силового агрегата
|
77 ÷ 98
|
| Болты крепления кронштейнов передней и задней опор подвески
силового агрегата к блоку двигателя
|
43 ÷ 55
|
| Болты крепления нижней поперечной балки к раме
|
77 ÷ 98
|
| Болты крепления верхнего кронштейна правой боковой опоры подвески
силового агрегата
|
43 ÷ 55
|
| Болты/гайки крепления правой задней опоры подвески силового
агрегата
|
43 ÷ 55
|
| Болт/гайка крепления нижнего кронштейна правой боковой опоры
подвески силового агрегата
|
78 ÷ 90
|
|
Процедуры общего и капитального ремонта двигателя
|
|
Общие параметры
|
| Давление масла, кПа
|
| Двигатели SOHC
|
| На холостых оборотах
|
Свыше 59
|
| 3200 об/мин
|
363 ÷ 451
|
| Двигатели DOHC
|
| 1995 ÷ 1998 г.г. вып.
|
| На холостых оборотах
|
Свыше 69
|
| 3000 об/мин
|
435 ÷ 551
|
| 1999 г. вып.
|
| На холостых оборотах
|
Свыше 69
|
| 2000 об/мин
|
390
|
| Компрессионное давление в цилиндрах, кПа
|
| Двигатели SOHC
|
| Номинальное значение
|
1.196
|
| Минимальное допустимое значение
|
883
|
| Максимальный допустимый разброс между цилиндрами
|
98
|
| Двигатели DOHC
|
| Номинальное значение
|
1.275
|
| Минимальное допустимое значение
|
981
|
| Максимальный допустимый разброс между цилиндрами
|
98
|
|
Головки цилиндров
|
| Предельная допустимая неплоскостность, мм
|
0.1
|
| Высота головки, мм
|
| Двигатели SOHC
|
106.8 ÷ 107.2
|
| Двигатели DOHC
|
126.3 ÷ 126.5
|
|
Компоненты клапанного механизма
|
| Зазоры посадки коромысел на своих осях (двигатели SOHC), мм
|
0.007 ÷ 0.049
|
| Диаметр стержней клапанов, мм
|
| Двигатели SOHC
|
| Впускные клапаны
|
6.965 ÷ 6.980
|
| Выпускные клапаны
|
7.965 ÷ 7.970
|
| Двигатели DOHC
|
| Впускные клапаны
|
5.965 ÷ 5.980
|
| Выпускные клапаны
|
5.965 ÷ 5.960
|
| Высота цилиндрической части (пояса) тарелок клапанов, мм
|
| Двигатели SOHC
|
| Впускные клапаны
|
1.15 ÷ 1.45
|
| Выпускные клапаны
|
1.35 ÷ 1.65
|
| Предельное допустимое значение
|
0.5
|
| Двигатели DOHC
|
| Впускные клапаны
|
0.95 ÷ 1.25
|
| Выпускные клапаны
|
1.15 ÷ 1.45
|
| Предельное допустимое значение
|
0.5
|
| Свободная длина клапанных пружин, мм
|
| Двигатели SOHC
|
| Наружная пружина
|
51.2
|
| Внутренняя пружина
|
44.1
|
| Двигатели DOHC
|
46.93
|
| Предельная допустимая величина нарушения торцовки клапанных
пружин
|
| Двигатели SOHC
|
| Наружная пружина
|
2.2
|
| Внутренняя пружина
|
1.9
|
| Двигатели DOHC
|
2.0
|
| Зазоры посадки клапанов в направляющих втулках, мм
|
| Двигатели SOHC
|
| Впускные клапаны
|
0.020 ÷ 0.053
|
| Выпускные клапаны
|
0.040 ÷ 0.073
|
| Предельное допустимое значение
|
0.10
|
| Двигатели DOHC
|
| Впускные клапаны
|
0.020 ÷ 0.053
|
| Выпускные клапаны
|
0.040 ÷ 0.073
|
| Предельное допустимое значение
|
| Впускные клапаны
|
0.08
|
| Выпускные клапаны
|
0.10
|
| Наружный диаметр толкателей клапанов, мм
|
| Двигатели SOHC
|
15.947 ÷ 15.957
|
| Двигатели DOHC
|
34.960 ÷ 34.975
|
| Внутренний диаметр направляющих втулок толкателей клапанов,
мм
|
| Двигатели SOHC
|
16.000 ÷ 16.013
|
| Двигатели DOHC
|
35.000 ÷ 35.021
|
| Зазор посадки толкателей в направляющих втулках, мм
|
| Двигатели SOHC
|
0.043 ÷ 0.066
|
| Двигатели DOHC
|
0.025 ÷ 0.061
|
|
Распределительные валы
|
| Внутренний диаметр подшипников распределительных валов, мм
|
| Двигатели SOHC
|
| Подшипник шейки А
|
47.000 ÷ 47.025
|
| Подшипник шейки В
|
42.500 ÷ 42.525
|
| Подшипник шейки С
|
48.000 ÷ 48.025
|
| Двигатели DOHC
|
| Подшипник № 1
|
26.000 ÷ 26.021
|
| Подшипники №№ 2, 3 и 4
|
23.500 ÷ 23.521
|
| Наружный диаметр подшипниковых шеек распределительных валов,
мм
|
| Двигатели SOHC
|
| Шейка А
|
46.920 ÷ 46.940
|
| Шейка В
|
42.420 ÷ 42.440
|
| Шейка С
|
47.920 ÷ 47.940
|
| Двигатели DOHC
|
| 1995 ÷ 1998 г.г. вып.
|
| Шейка № 1
|
25.935 ÷ 25.955
|
| Шейки №№ 2, 3 и 4
|
23.435 ÷ 23.455
|
| 1999 г. вып.
|
| Шейка № 1
|
25.935 ÷ 25.955
|
| Шейки №№ 2, 3 и 4
|
23.445 ÷ 23.465
|
| Зазоры в подшипниках распределительных валов, мм
|
| Двигатели SOHC
|
| Номинальное значение
|
0.045 ÷ 0.090
|
| Двигатели DOHC
|
| 1995 ё 1998 г.г. вып.
|
| Номинальное значение
|
0.045 ÷ 0.086
|
| Предельное допустимое значение
|
0.15
|
| 1999 г. вып.
|
| Номинальное значение
|
| Шейка № 1
|
0.045 ÷ 0.086
|
| Шейки №№ 2, 3 и 4
|
0.035 ÷ 0.076
|
| Предельное допустимое значение
|
0.15
|
| Величина осевого люфта распределительных валов, мм
|
| Двигатели SOHC
|
0.03 ÷ 0.06
|
| Двигатели DOHC
|
0.115 ÷ 0.118
|
| Величина бокового биения распределительных валов, мм
|
| Двигатели SOHC
|
| Номинальное значение
|
0.04
|
| Предельное допустимое значение
|
0.10
|
| Двигатели DOHC
|
| Номинальное значение
|
0.02
|
| Предельное допустимое значение
|
0.05
|
| Высота кулачков впускных и выпускных распределительных валов,
мм
|
| Двигатели SOHC
|
| Номинальное значение
|
39.537 ÷ 39.727
|
| Предельное допустимое значение (утрата рабочего выступа)
|
0.15
|
| Двигатели DOHC
|
| Номинальное значение
|
43.940 ÷ 44.130
|
| Предельное допустимое значение (утрата рабочего выступа)
|
0.20
|
|
Блок двигателя
|
| Предельная допустимая неплоскостность (все двигатели), мм
|
0.10
|
| Диаметр цилиндров, мм
|
| Двигатели SOHC
|
| Номинальное значение
|
87.000 ÷ 87.030
|
| Предельный допустимый износ
|
0.20
|
| Двигатели DOHC
|
| Номинальное значение
|
93.000 ÷ 93.030
|
| Предельный допустимый износ
|
0.20
|
| Предельные допустимые овальность и конусность цилиндров (все
двигатели), мм
|
0.015
|
| Внутренний диаметр коренных подшипников, мм
|
| Двигатели SOHC
|
66.645 ÷ 66.672
|
| Двигатели DOHC
|
63.993 ÷ 64.017
|
|
Поршни и поршневые кольца
|
| Диаметр юбки поршня, мм
|
| Двигатели SOHC
|
86.965 ÷ 86.995
|
| Двигатели DOHC
|
92.980 ÷ 93.010
|
| Зазоры посадки поршней в цилиндрах, мм
|
| Двигатели SOHC
|
0.015 ÷ 0.035
|
| Двигатели DOHC
|
0.01 ÷ 0.03
|
| Боковой зазор посадки поршневых колец, мм
|
| Двигатели SOHC
|
| Верхнее компрессионное кольцо
|
| Номинальное значение
|
0.040 ÷ 0.073
|
| Предельное допустимое значение
|
0.10
|
| Второе компрессионное кольцо
|
| Номинальное значение
|
0.030 ÷ 0.063
|
| Предельное допустимое значение
|
0.10
|
| Маслосъемное кольцо
|
| Номинальное значение
|
0.015 ÷ 0.019
|
| Предельное допустимое значение
|
0.10
|
| Двигатели DOHC
|
| Верхнее компрессионное кольцо
|
| Номинальное значение
|
0.04 ÷ 0.08
|
| Предельное допустимое значение
|
0.10
|
| Второе компрессионное кольцо
|
| Номинальное значение
|
0.03 ÷ 0.07
|
| Предельное допустимое значение
|
0.10
|
| Маслосъемное кольцо
|
| Номинальное значение
|
0.015 ÷ 0.019
|
| Предельное допустимое значение
|
0.10
|
| Зазоры в замках поршневых колец
|
| Двигатели SOHC
|
| Верхнее компрессионное кольцо
|
| Номинальное значение
|
0.21 ÷ 0.44
|
| Предельное допустимое значение
|
0.10
|
| Второе компрессионное кольцо
|
| Номинальное значение
|
0.18 ÷ 0.44
|
| Предельное допустимое значение
|
0.10
|
| Маслосъемное кольцо (рабочая секция)
|
| Номинальное значение
|
0.20 ÷ 0.76
|
| Предельное допустимое значение
|
0.10
|
| Двигатели DOHC
|
| 1995 и 1996 г.г. вып.
|
| Верхнее компрессионное кольцо
|
| Номинальное значение
|
0.22 ÷ 0.41
|
| Предельное допустимое значение
|
0.55
|
| Второе компрессионное кольцо
|
| Номинальное значение
|
0.50 ÷ 0.74
|
| Предельное допустимое значение
|
0.85
|
| Маслосъемное кольцо (рабочая секция)
|
| Номинальное значение
|
0.20 ÷ 0.69
|
| Предельное допустимое значение
|
0.95
|
| с 1997 г. вып.
|
| Верхнее компрессионное кольцо
|
| Номинальное значение
|
0.22 ÷ 0.32
|
| Предельное допустимое значение
|
0.55
|
| Второе компрессионное кольцо
|
| Номинальное значение
|
0.32 ÷ 0.47
|
| Предельное допустимое значение
|
0.85
|
| Маслосъемное кольцо (рабочая секция)
|
| Номинальное значение
|
0.20 ÷ 0.60
|
| Предельное допустимое значение
|
0.95
|
|
Коленчатый вал
|
| Диаметр коренных шеек, мм
|
| Двигатели SOHC
|
62.951 ÷ 62.975
|
| Двигатели DOHC
|
59.951 ÷ 59.975
|
| Диаметр шатунных шеек, мм
|
| Двигатели SOHC
|
49.955 ÷ 49.974
|
| Двигатели DOHC
|
44.956 ÷ 44.974
|
| Предельные допустимые овальность и конусность шеек, мм
|
| Двигатели SOHC
|
0.005
|
| Двигатели DOHC
|
0.002
|
| Величина осевого люфта, мм
|
| Двигатели SOHC
|
| Номинальное значение
|
0.05 ÷ 0.17
|
| Предельное допустимое значение
|
0.30
|
| Двигатели DOHC
|
| Номинальное значение
|
0.10 ÷ 0.25
|
| Предельное допустимое значение
|
0.30
|
| Зазоры в коренных подшипниках, мм
|
| Двигатели SOHC
|
| Номинальное значение
|
0.028 ÷ 0.055
|
| Предельное допустимое значение
|
0.09
|
| Двигатели DOHC
|
| 1995 и 1996 г.г. вып.
|
| Номинальное значение
|
0.035 ÷ 0.053
|
| Предельное допустимое значение
|
0.065
|
| с 1997 г. вып.
|
| Номинальное значение
|
0.012 ÷ 0.030
|
| Предельное допустимое значение
|
0.065
|
| Зазоры в шатунных подшипниках, мм
|
| Двигатели SOHC
|
| Номинальное значение
|
0.014 ÷ 0.054
|
| Предельное допустимое значение
|
0.09
|
| Двигатели DOHC
|
| 1995 и 1996 г.г. вып.
|
| Номинальное значение
|
0.034 ÷ 0.059
|
| Предельное допустимое значение
|
0.07
|
| с 1997 г. вып.
|
| Номинальное значение
|
0.020 ÷ 0.045
|
| Предельное допустимое значение
|
0.07
|
| Величина осевого люфта посадки шатунов на коленчатом вале
(все двигатели), мм
|
| Номинальное значение
|
0.20 ÷ 0.35
|
| Предельное допустимое значение
|
0.40
|
|
Усилия затягивания резьбовых соединений
|
Нм
|
| Болты крепления держателя заднего сальника коленчатого вала
|
| Двигатели SOHC
|
6.3 ÷ 8.3
|
| Двигатели DOHC
|
8.4 ÷ 10.8
|
| Гайки шатунов
|
| Двигатели SOHC
|
| Стадия 1
|
14 ÷ 16
|
| Стадия 2
|
59 ÷ 65
|
| Двигатели DOHC
|
| Стадия 1
|
19 ÷ 21
|
| Стадия 2
|
Дотянуть еще на 90° ÷ 95°
|
| Болты крышек коренных подшипников
|
| Двигатели SOHC
|
90 ÷ 100
|
| Двигатели DOHC
|
| Стадия 1
|
32 ÷ 38
|
| Стадия 2
|
Дотянуть еще на 90° ÷ 95°
|
