14.19. Снятие и установка датчиков парковки

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

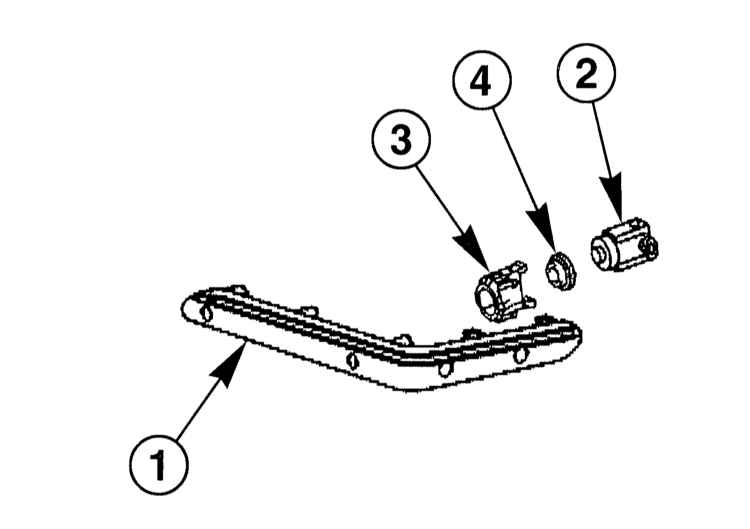

1. Снимите защитную планку (1) на бампере, обратитесь к Разделу Снятие и установка защитной планки на бампере.

2. Рассоедините разъём у датчика (2). При этом приподнимите отвёрткой стопорную скобу.
3. Разожмите стопорные планки и выньте датчик из держателя (3).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте уплотнительное кольцо (4) между датчиком и защитной планкой. Если необходимо, замените.
2. Вдавите датчик в держатель и зафиксируйте.
3. Состыкуйте и зафиксируйте разъём у датчика.
4. Установите защитную планку на бампере, обратитесь к Разделу Снятие и установка защитной планки на бампере.
