14.8. Снятие и установка датчика дневного света

Датчик дневного света установлен на ветровом стекле на высоте зеркала заднего вида.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Предварительно необходимо снять коробку фильтра воздуха салона.

Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется, обратитесь к Разделу Замена аккумуляторной батареи.

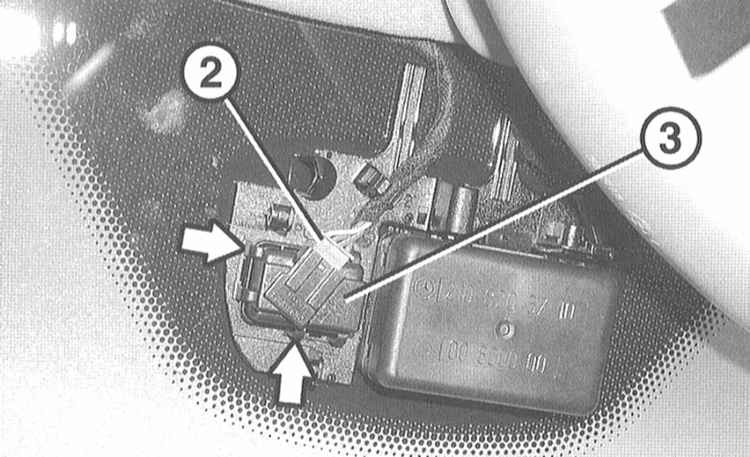

2. Снимите крышку (1).

3. Рассоедините разъём (2).

4. Раскройте с помощью отвёртки зажимы (стрелки на иллюстрации) и снимите датчик дневного света (3).

Линза датчика приклеена на ветровом стекле. Линза должна заменяться только на СТО.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вставьте и зафиксируйте датчик.
2. Состыкуйте разъём датчика.
3. Установите и закрепите крышку, прижав её.
4. Присоедините кабель массы (-) аккумуляторной батареи при выключенном зажигании. Установите на место коробку фильтра воздуха салона. Если необходимо, введите код радиоприёмника и установите время на часах.
