14.25. Снятие и установка выключателя центральной консолиВерхняя группа выключателей
Под центральным дефлектором вентиляции расположены выключатель аварийной сигнализации,
а также выключатели различного назначения, например, обогрева сиденья, единого
замка, очистителя заднего стекла и системы обеспечения устойчивости. Группа выключателей
при выходе из строя какого-либо элемента заменяется в комплекте.
Снятие
|
|
|
1. Отсоедините отрицательный кабель (-) аккумуляторной
батареи при выключенном зажигании. Предварительно необходимо снять
коробку фильтра воздуха салона.
2. Снимите крышку верхней части центральной консоли, обратитесь
к соответствующему разделу.
3. Рассоедините разъём группы выключателей.
|

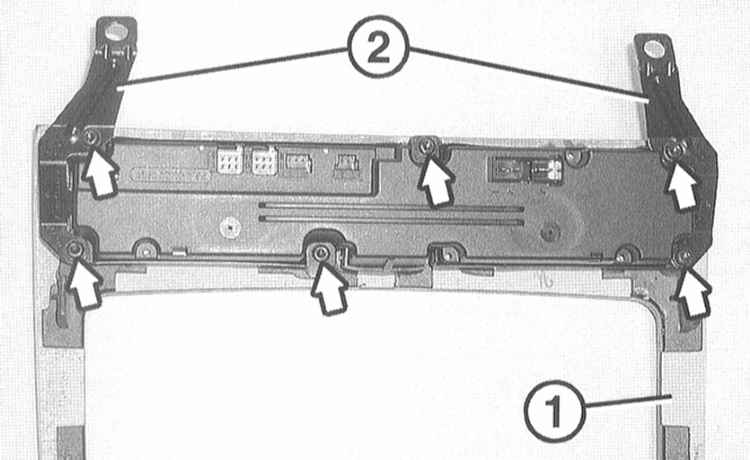

4. Выверните 6 винтов крепления
(стрелки на иллюстрации) и отсоедините группу выключателей
с обратной стороны крышки (1). (2) – держатель крышки.
|
|
|
Установка
|
|
|
1. Установка выполняется в последовательности,
обратной снятию.
2. Присоедините кабель массы (-) аккумуляторной батареи при выключенном
зажигании. Установите на место коробку фильтра воздуха салона. Если
необходимо, введите код радиоприёмника и установите время на часах.
|
|
Консоль селектора АТ
В зависимости от оборудования в консоли установлены выключатели для обогрева сиденья,
а также для W/S-программ движения.
Снятие
|
|
|
1. Отсоедините отрицательный кабель (-) аккумуляторной
батареи при выключенном зажигании. Предварительно необходимо снять
коробку фильтра воздуха салона.
2. Снимите ручку селектора переключения, как описано в Разделе
Снятие и установка центральной консоли.
3. Отсоедините разъём (1) с обратной стороны рамки кожуха от планки
выключателей (обратитесь к сопроводительной иллюстрации).
4. Разожмите планки (3) и выньте планку выключателей из держателя.
|
|
Установка
|
|
|
1. Установка выполняется в последовательности,
обратной снятию.
2. Присоедините кабель массы (-) аккумуляторной батареи при выключенном
зажигании. Установите на место коробку фильтра воздуха салона. Если
необходимо, введите код радиоприёмника и установите время на часах.
|
|
|
|
