14.27. Снятие и установка дверных выключателей внутреннего освещения

На дверях установлены выключатели, с помощью которых включаются и выключаются приборы внутреннего освещения.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Предварительно необходимо снять коробку фильтра воздуха салона.

Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется, обратитесь к Разделу Замена аккумуляторной батареи.

2. Снимите облицовку стоек В или С, обратитесь к соответствующему разделу.

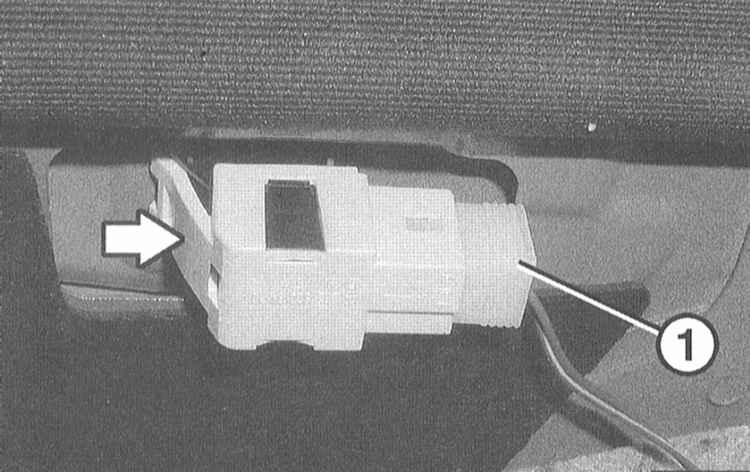

3. Рассоедините разъём (1), нажмите на планку в направлении стрелки и выньте выключатель из проема.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка выполняется в последовательности, обратной снятию.
2. Присоедините кабель массы (-) аккумуляторной батареи при выключенном зажигании. Установите на место коробку фильтра воздуха салона. Если необходимо, введите код радиоприёмника и установите время на часах.
