14.5. Реле и предохранителиБольшинство потребителей электроэнергии автомобиля защищено плавкими предохранителями.
Отдельные компоненты системы освещения, за исключением фонарей сигнала торможения,
защищены электронными реле.
При протекании слишком сильного тока производится электронное прерывание электрической
цепи защищённых компонентов. Через короткое время электрическая цепь автоматически
снова замыкается при повторном возникновении неисправности электрическая цепь
снова прерывается.
Применяйте плавкие предохранители с требуемым номиналом силы тока.
Перегоревшие плавкие предохранители не ремонтируйте и не шунтируйте перемычкой.
Установите причину перегорания.
Реле размещаются в двух блоках предохранителей в багажнике, а также в двигательном
отсеке.
|
|
|
1. Снимите крышку блока предохранителей и выньте
повреждённое реле с помощью специальных щипцов, например, HAZET
4770-1.
2. Проверьте работоспособность реле и при необходимости замените
на новое, обратитесь к соответствующему разделу.
3. Установите реле на плату и закройте крышку блока предохранителей.
Предохранители расположены в трёх блоках, которые находятся сбоку
панели приборов, в багажнике и в двигательном отсеке.
|
|
Блок предохранителей 1
Блок предохранителей 1 находится со стороны водителя, сбоку у панели приборов.
|
|
|
1. В зависимости от исполнения
крышка (1) вынимается из панели приборов с помощью отвёртки
или за выступ.
|
2. Наклоните крышку влево и отсоедините её из верхнего держателя.
|
Крышка сидит
в верхнем держателе очень прочно, поэтому для её извлечения
может потребоваться пластмассовый клин, например, HAZET 1965-20.
|
3. Наклоните крышку дальше влево, выньте направляющие шины вверху
и внизу из отверстий и выньте крышку из панели приборов.
4. При установке вставьте направляющие шины в отверстия, закройте
крышку и зафиксируйте её в держателях.
|
|
Блок предохранителей 2
Блок предохранителей 2 находится в багажнике позади боковой облицовки.
|
|
|

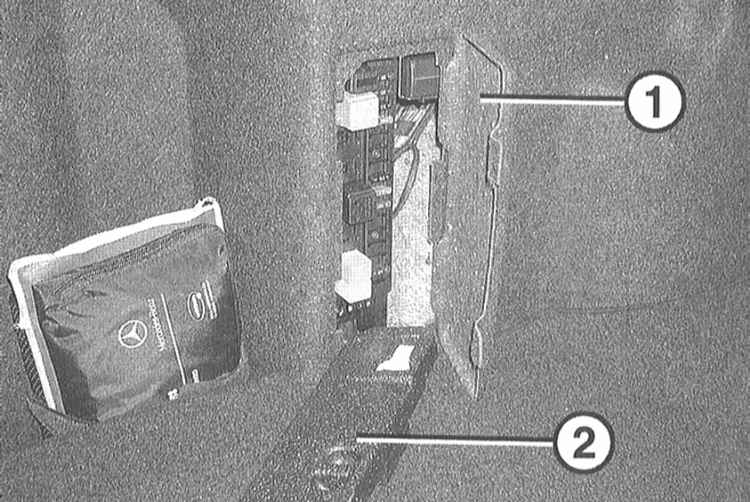

1. Седан: Выньте крышку (1)
из облицовки. Снимите крышку (2) блока предохранителей.
|
|

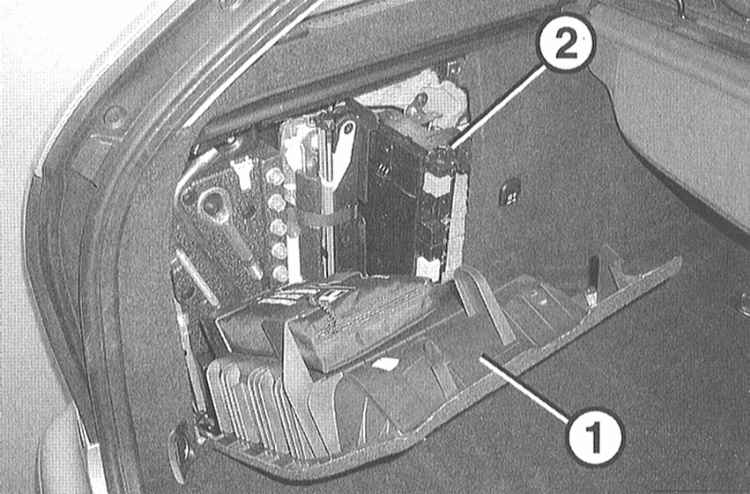

2. Универсал: Освободите крышку
(1) в облицовке и опустите её. (2) – блок предохранителей.
|
|
|
Блок предохранителей 3
Блок предохранителей 3 находится с левой стороны в двигательном отсеке под крышкой.
|
|
|
1. Откройте капот.
2. Снимите крышку над блоком предохранителей. Для этого поверните
на ј оборота пластмассовые винты и выньте крышку из направляющей
шины.
|

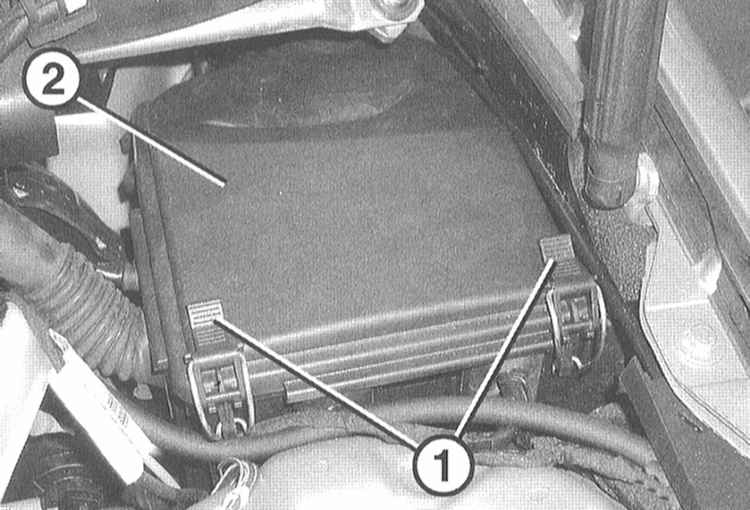

3. Освободите зажимы (1), потяните
крышку (2) блока предохранителей вперёд и снимите.
|
4. При установке вдавите крышку в заднюю шину и посадите на блок
предохранителей. При этом следите за правильным положением крышки.
5. Заблокируйте крышку зажимами.
6. Положите крышку над блоком предохранителей. При этом крышка должна
входить в боковую направляющую шину.
7. Закрепите крышку винтами, повернув на ј оборота пластмассовые
винты.
|
|
|
|
