14.35. Назначение и расположение электрических разъёмов

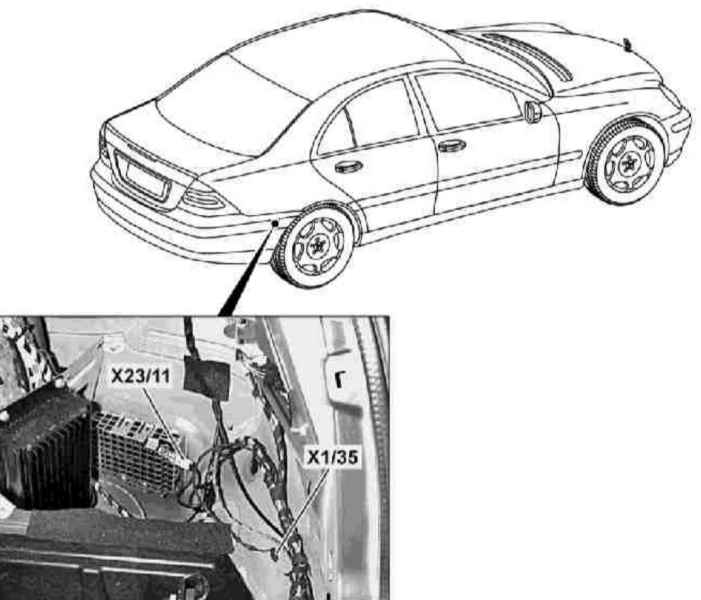

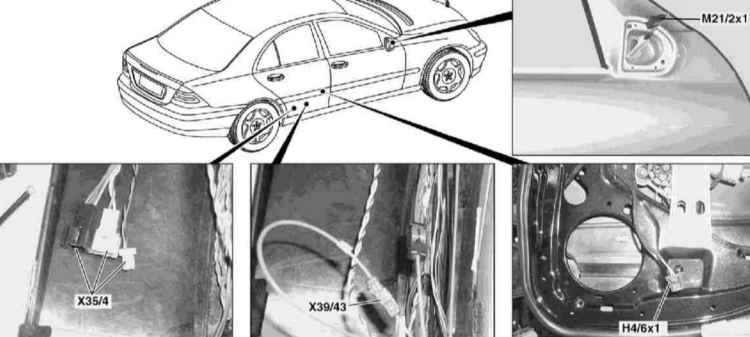

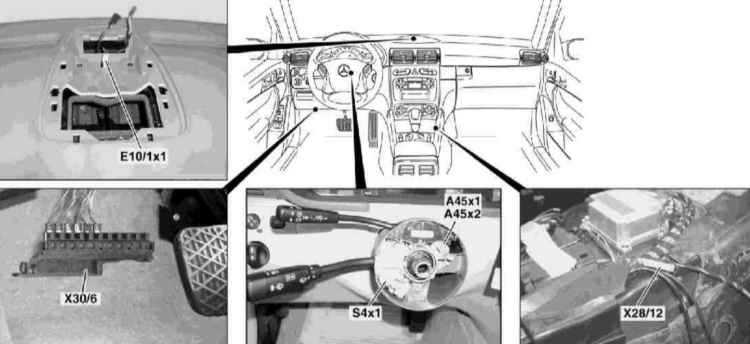

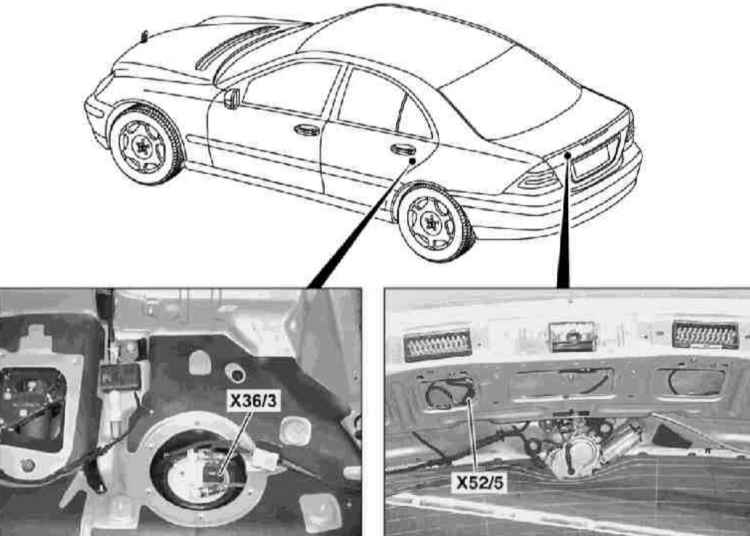

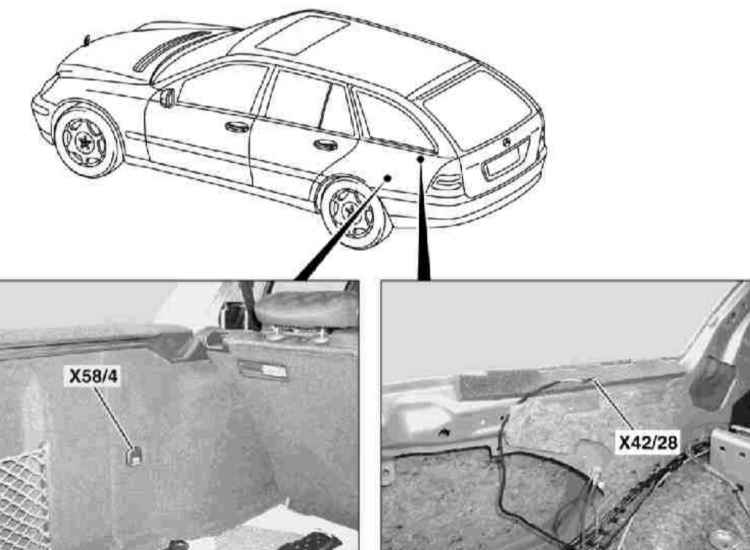

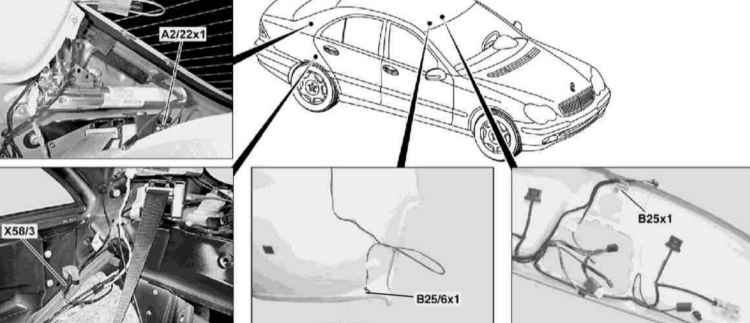

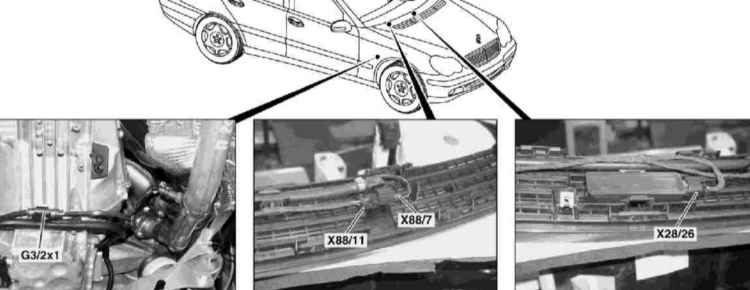

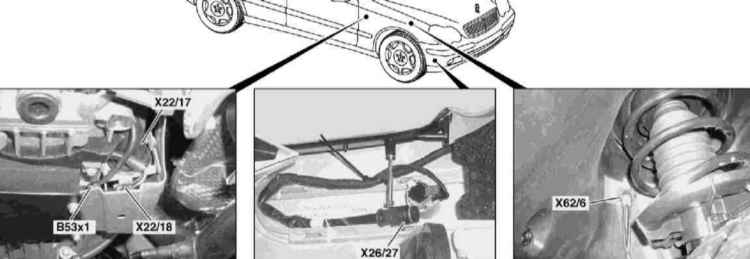

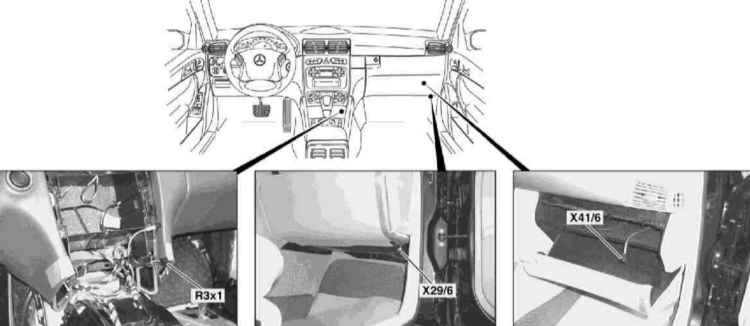

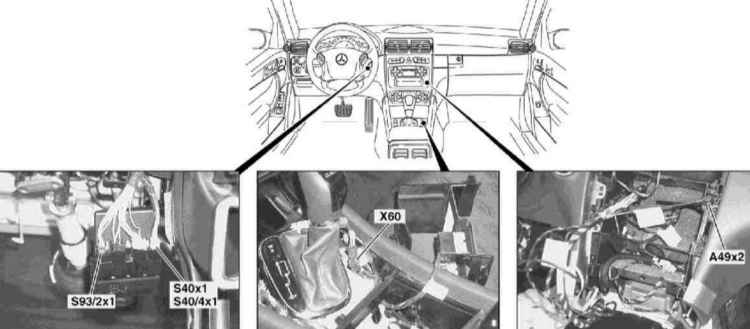

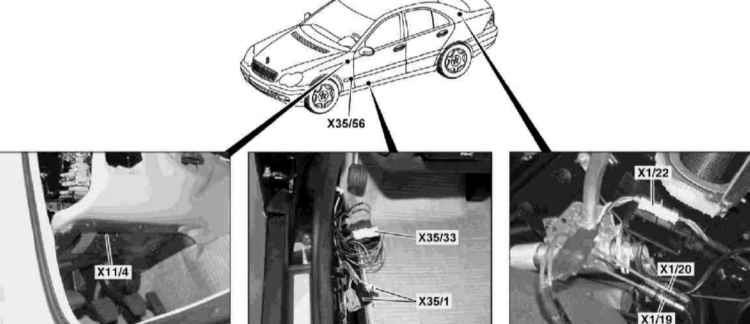

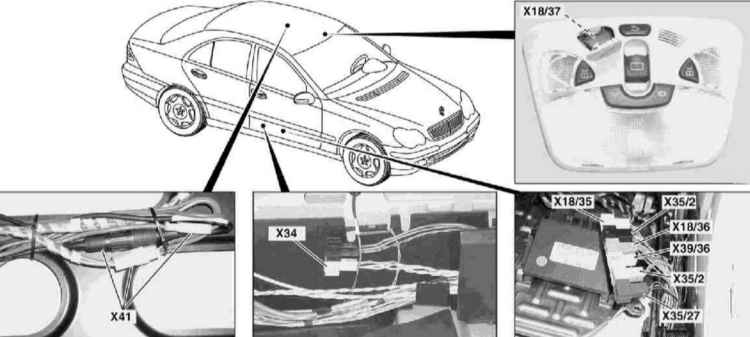

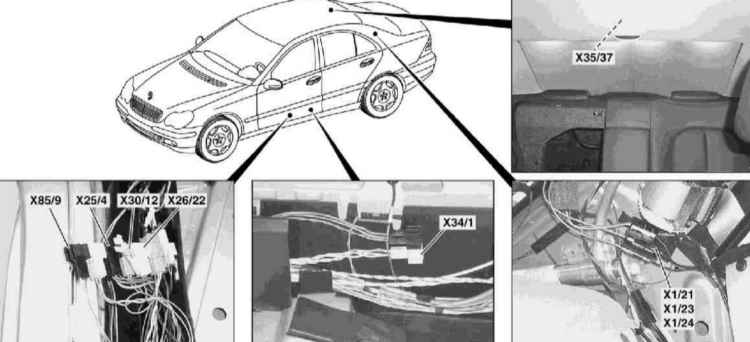

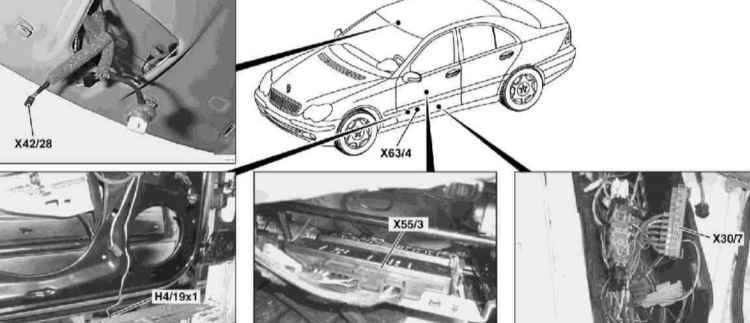

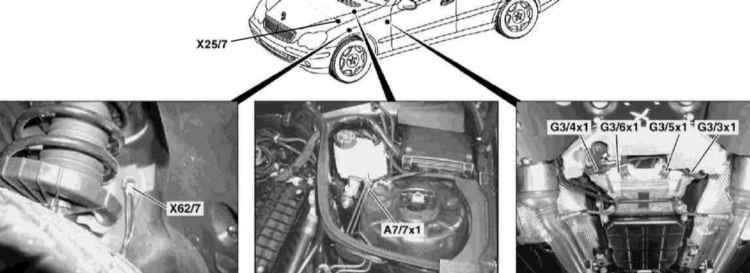

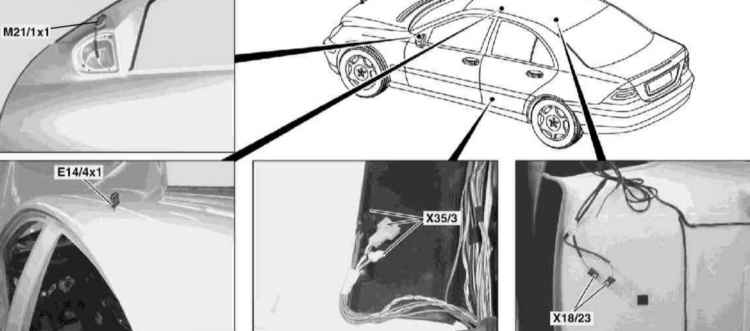

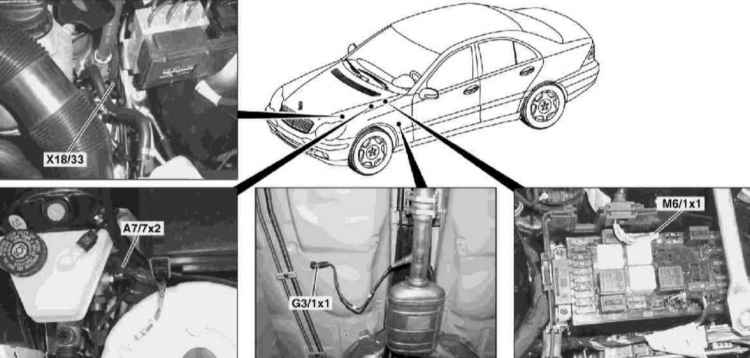

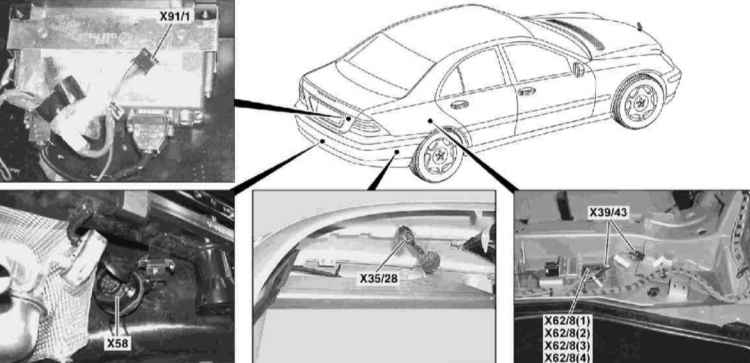

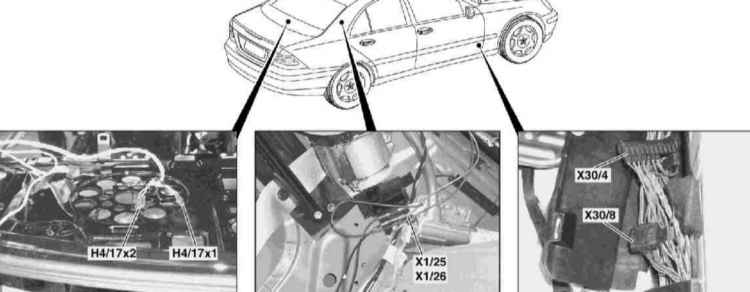

Обратитесь к нижеследующим иллюстрациям. Расшифровка обозначений назначения электрических разъёмов приведена в алфавитном порядке в Разделе Схемы электрооборудования.
