14.8. Панель приборов, переключатели, путевой компьютер

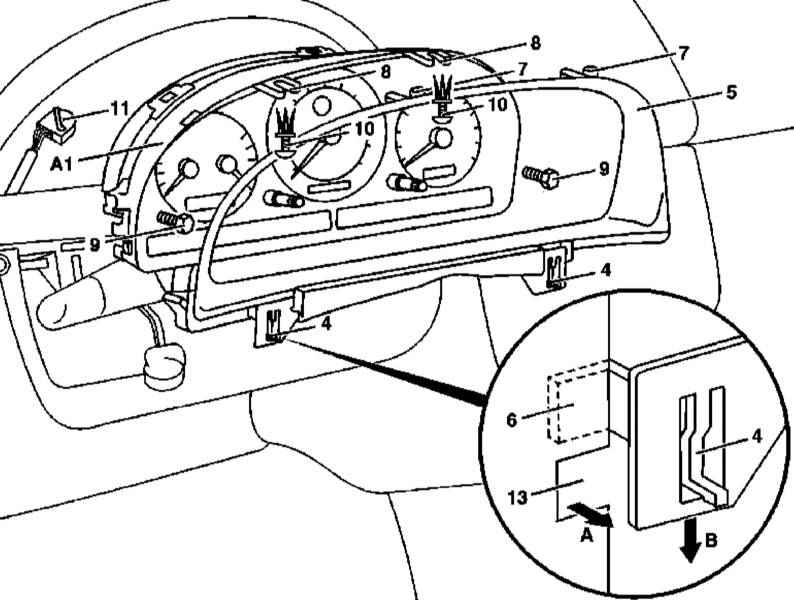

Детали установки комбинации приборов

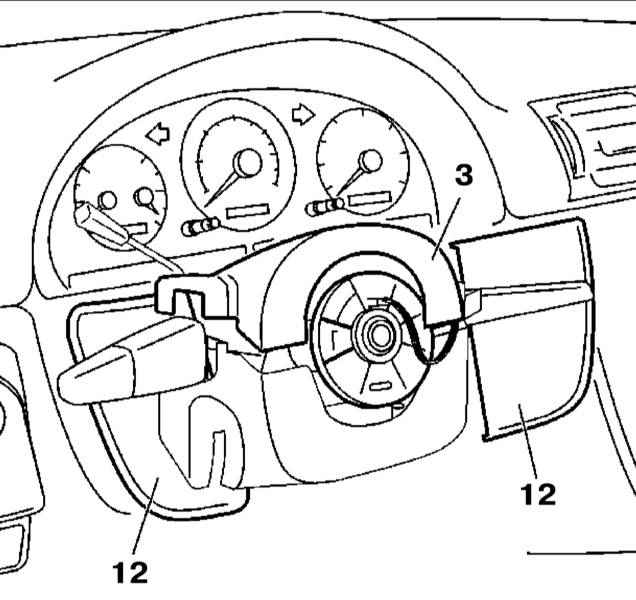

Детали установки комбинации приборов

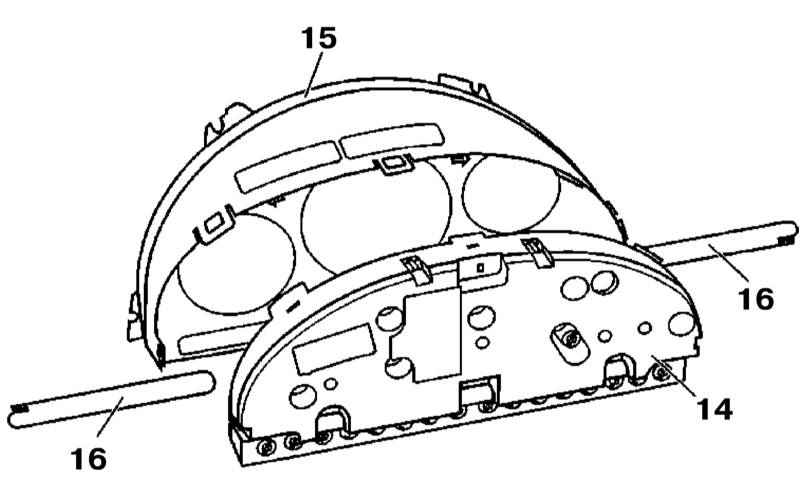

Детали установки кожуха комбинации приборов
|
|
|
|
|
|
- Детали установки компонентов комбинации приборов показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
- Отсоедините отрицательный провод от батареи.
- Разблокируйте рулевую колонку и опустите ее в крайнее нижнее положение.
- Снимите верхнюю секцию (3) кожуха рулевой колонки, - при соответствующей комплектации отпустите боковые и передний фиксаторы, затем слегка сожмите крышку и отделите ее от панели приборов.
- Поддевая фиксаторы подходящим клином, снимите боковые панели отделки (12).
- Отжав наружу (стрелка А) фиксаторы (4), и потянув вниз (стрелка В), снимите рамку (5) облицовки комбинации приборов.
- Выверните винты (9).
- Снимите фиксаторы (10).
- Потяните сборку комбинации приборов (А1) вперед и рассоедините контактный разъем (11) электропроводки, предварительно отпустив его фиксатор.
- Снимите комбинацию приборов (А1).
- В случае необходимости отпустите фиксаторы и снимите с кожуха комбинации (15) крышку (14).
- Установка производится в обратном порядке, - проследите за правильностью посадки регулировочных кнопок одометра и часов. При посадке рамки (5) заправьте крюки (6) в монтажную скобу (13) и, прижимая рамку вверх, добейтесь надежного защелкивания фиксаторов, - язычки (7) должны попасть в приемные гнезда скоб (8) комбинации (А1).
|
|
|
