14.8.2. Замена ламп поворотно-нажимных рукояток панели управления функционированием систем отопления / вентиляции / кондиционирования воздуха

Замена лампы поворотно-нажимного модуля выбора температурного режима

ПОРЯДОК ВЫПОЛНЕНИЯ

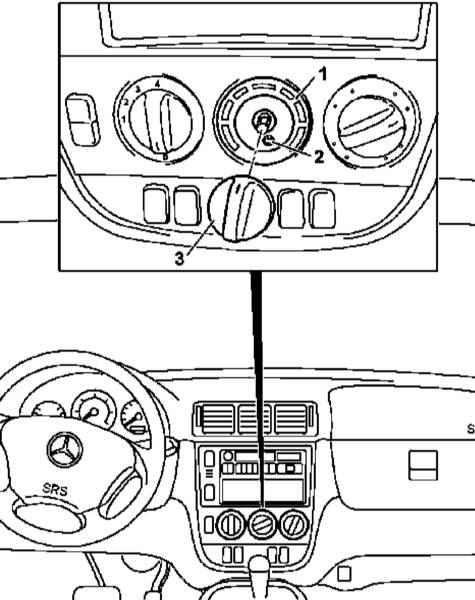

Соответствующий иллюстративный материал представлен на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

Снимите с нажимного модуля (1) поворотную рукоятку (3).

Извлеките и замените лампу (2).

Установка производится в обратном порядке, - рукоятка может быть посажена на ось модуля только однозначно.
