14.9. Приводные электромоторы

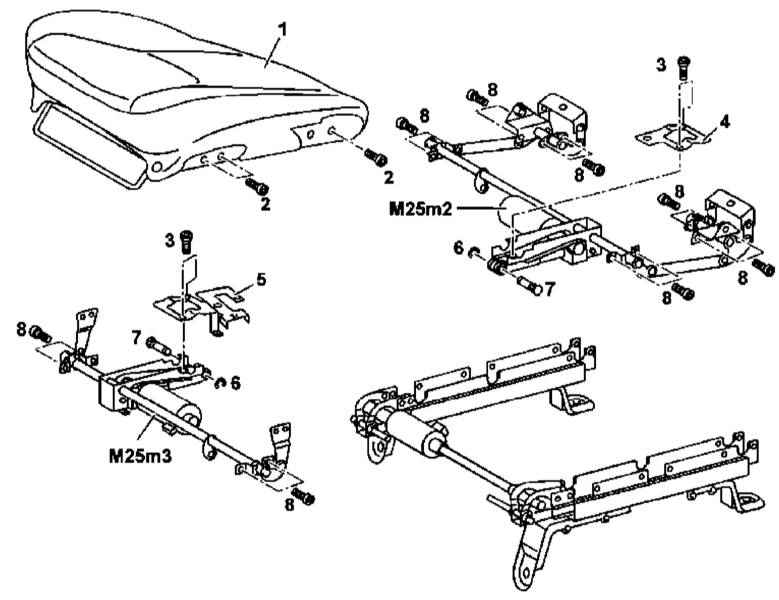

Детали установки группы электромоторов привода регулировки положения подушки сиденья
|
|
- Соответствующий иллюстративный материал представлен на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите спинку переднего сиденья (см. Главу
Кузов).
- Выверните винты (2) на раме.
- Снимите подушку сиденья (1) с регулировочного механизма.
- Рассоедините контактные разъемы электропроводки приводных электромоторов (М25m2 и М25m3).
- Выверните винты (3) опорных кронштейнов (4 и 5) и снимите последние.
- Снимите стопорные кольца (6) и извлеките несущие пальцы (7) из головок вилок.
- Выверните винты (8) и снимите осевые держатели.
- Снимите электромоторы привода регулировки высоты переднего (М25m2) и заднего (М25m3) краев подушки.
- Установка производится в обратном порядке.
- В заключение проверьте исправность функционирования электропривода.
|
|
Электромоторы привода регулировки положения подушки

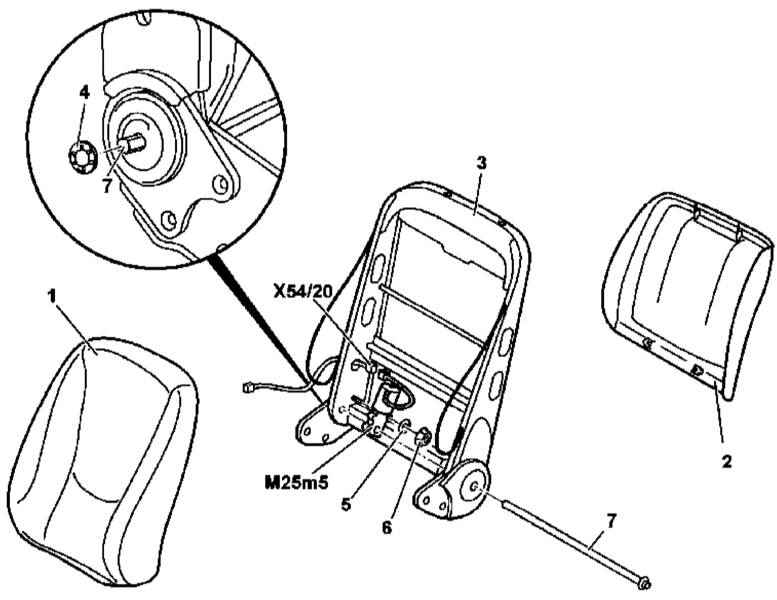

Детали установки группы электромоторов привода регулировки наклона спинки сиденья
|
|
- Соответствующий иллюстративный материал представлен на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите спинку сиденья (см. Главу
Кузов).
- Снимите накладку спинки (2).
- Отжав раму спинки (3) вниз, извлеките из нее вставные направляющие накладки (1).
- Снимите стопорную шайбу (4) оси регулятора (7), - шайба подлежит замене в обязательном порядке.
- Отдайте гайку (6) крепления приводного электромотора (М25m5).
- Снимите резиновый демпфер (5).
- Извлеките ось (7) регулятора.
- Рассоедините контактный разъем (Х54/20) и снимите сборку приводного электромотора (М25m5), - оттяните накладку (1) от рамы приблизительно на 10 см.
- Установка производится в обратном порядке.
|
|
|
