14.8.4. Снятие и установка группы переключателей центральной консоли

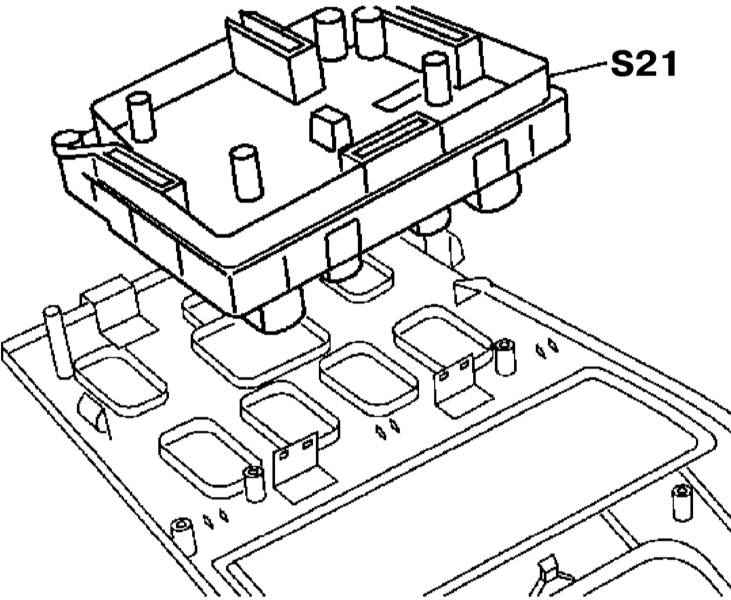

Детали установки группы переключателей центральной консоли


 ПОРЯДОК ВЫПОЛНЕНИЯ

Консольные переключатели заменяются только в группе.

  1. Детали установки консольных переключателей показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Снимите переднюю пепельницу (см. Главу Кузов).
  3. Отпустив фиксаторы, высвободите из консольной сборки держатель группы переключателей (S21).
  4. Установка производится в обратном порядке.
