14.8.6. Снятие и установка переключателей электропривода регулировки передних сидений

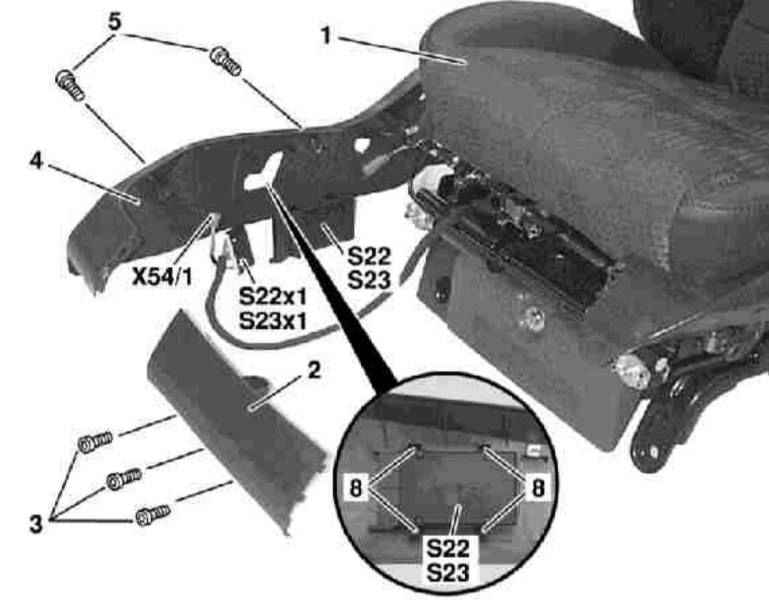

Детали установки переключателей электропривода регулировки сиденья

1 — Переднее сиденье 2 — Передняя панель отделки 3 — Винты 4 — Боковая панель отделки 5 — Винты 8 — Стопорные язычки	S22 — Переключатель регулировки водительского сиденья S22x1 — Контактный разъем электропроводки переключателя S23 — Переключатель регулировки пассажирского сиденья S23x1 — Контактный разъем электропроводки переключателя Х54/1 — Контактный разъем электропроводки регулятора ESA

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки переключателей электропривода регулировки переднего сиденья показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Выверните винты (3) крепления передней панели (2) отделки рамы сиденья. Оттяните панель (2) приблизительно на 1 см вниз и снимите ее, подав вперед, - не забудьте высвободить жгут электропроводки из фиксаторов на задней стороны панели. Выверните крепежные винты (5) и снимите боковую панель (4) отделки рамы сиденья. Рассоедините контактный разъем электропроводки (S22x1 или S23x1) от соответствующего переключателя (S22 или S23). Рассоедините контактный разъем (Х54/1) электропроводки регулятора положения сиденья (ESA). Сжав стопорные язычки (8), высвободите соответствующий переключатель (S22 или S23) из отделочной панели (с внутренней стороны последней). Установка производится в обратном порядке.
