14.7.3. Снятие и установка адаптера шины CAN

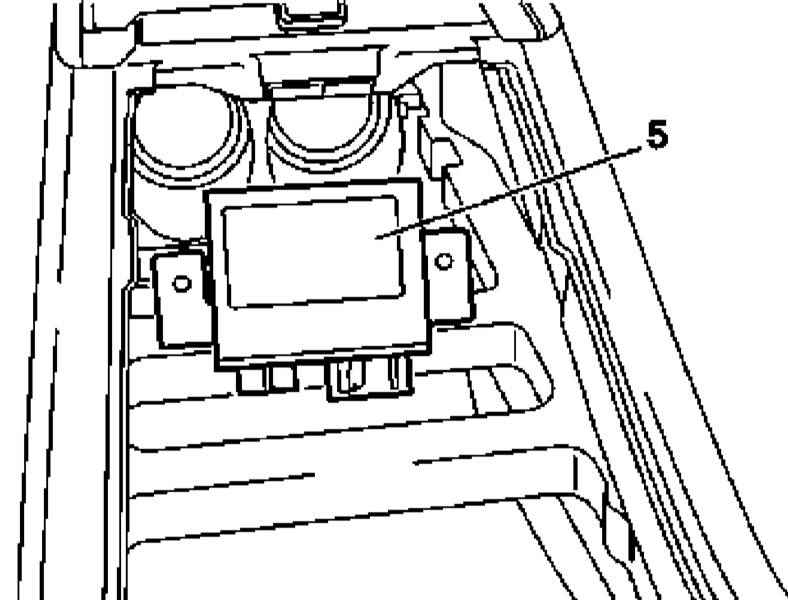

Детали установки адаптера шины CAN (5)

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки адаптера шины CAN показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

Снимите крышку рычага переключения передач (см. Главу Кузов).

Отсоедините от адаптера CAN (5) электропроводку.

Выверните два крепежных винта и снимите адаптер (5).

Установка производится в обратном порядке.
