14.8.9. Снятие и установка переключателя управления функционированием электропривода верхнего люка

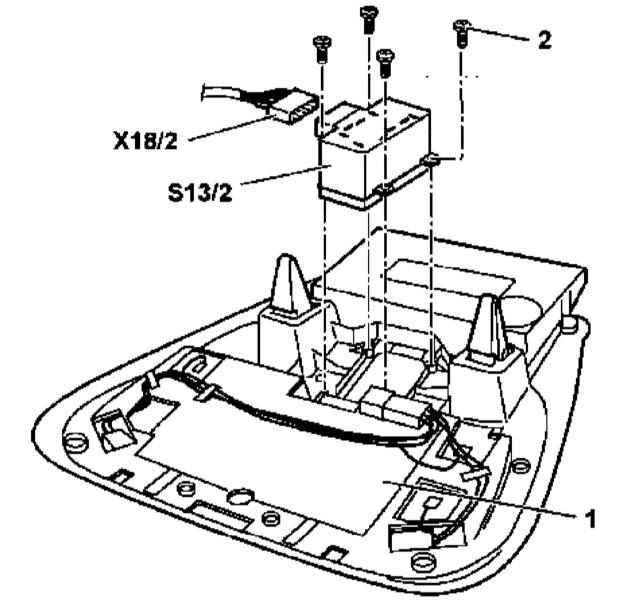

Детали установки переключателя управления функционированием электропривода верхнего люка

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки переключателя показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

Снимите панель потолочной консоли (см. Раздел Снятие и установка сборки потолочной консоли).

Выверните крепежные винты (2) и снимите сборку переключателя (S13/2) с панели потолочной консоли (1).

Рассоедините контактный разъем жгута потолочной электропроводки (Х18/2).

Установка производится в обратном порядке.
