14.8.8. Снятие и установка сборки потолочной консоли

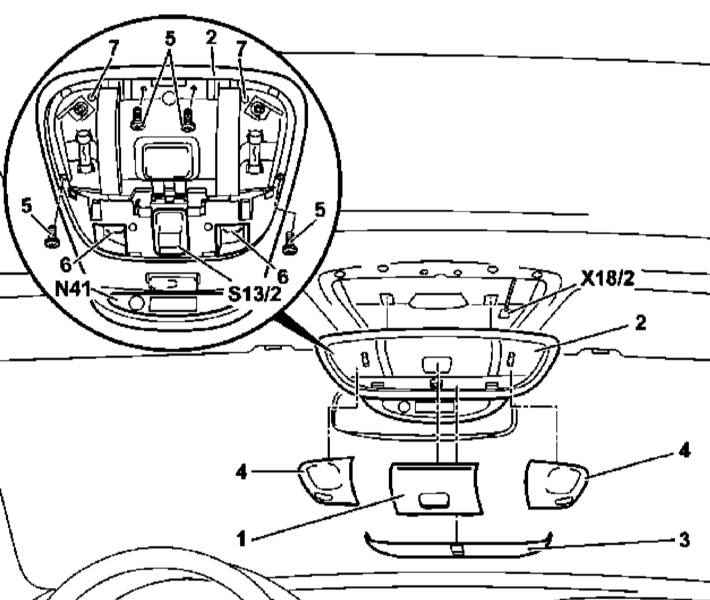

Детали установки компонентов потолочной консоли
|
|
|
|
- Детали установки компонентов потолочной консоли показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Откройте крышку модуля трансмиттера дистанционного управления приводом гаражных дверей (1) на панели потолочной консоли (2).
- Откройте крышку (3) переключателя электропривода верхнего люка (S13/2).
- Высвободите из фиксаторов и снимите плафоны потолочного светильника (4).
- Выверните расположенные под крышкой (1) трансмиттера и линзами плафонов (4) винты (5).
- Отпустите черные фиксаторы (7), расположенные вблизи выключателей салонного освещения.
- Отожмите назад оба фиксатора (6) и одновременно подайте вперед панель потолочной консоли (2).
- Опустив вниз и рас соединив контактный разъем потолочной электропроводки (Х18/2), снимите панель (2).
- В случае необходимости высвободите из консольной сборки переключатель (S13/2) электропривода верхнего люка (см. Раздел
Снятие и установка переключателя управления функционированием электропривода верхнего люка).
- На моделях, оборудованных путевым компьютером, снимите модуль последнего (N41) (см. Раздел
Снятие и установка сборки путевого компьютера (при соответствующей комплектации автомобиля)).
- Установка производится в обратном порядке.
|
|
|
|
