14.8.5. Снятие и установка индивидуальных переключателей электропривода регуляторов стеклоподъемников задних дверей

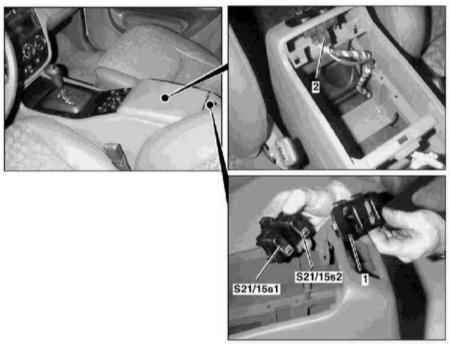

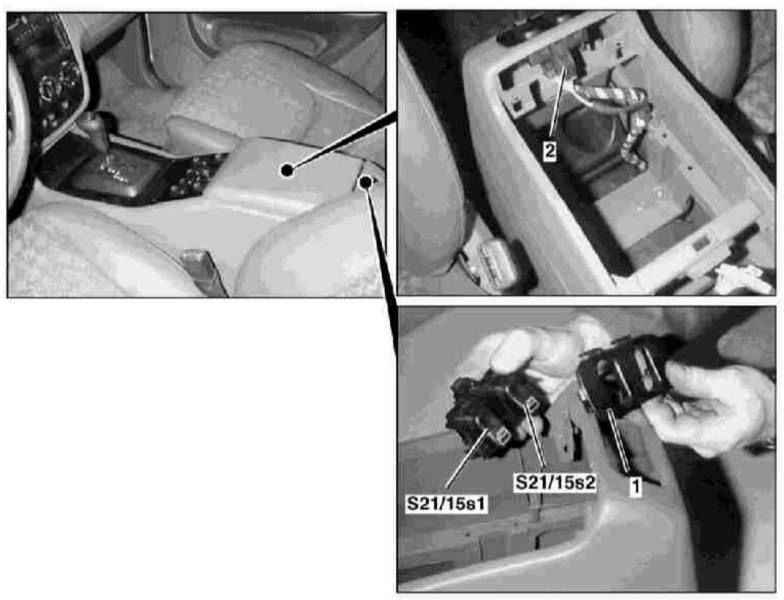

Детали установки индивидуальных переключателей электропривода регуляторов стеклоподъемников задних дверей

1 — Панель облицовки
2 — Контактный разъем электропроводки

S21/15s1 — Переключатель регулятора стеклоподъемника левой задней двери
S21/15s2 — Переключатель регулятора стеклоподъемника правой задней двери

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки переключателей показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

Снимите крышку подлокотника центральной консоли (см. Главу Кузов).

Отсоедините электропроводку (2) от соответствующего переключателя (S21/15s1 или S21/15s2).

Отпустив четыре фиксатора и высвободите переключатель из облицовочной панели (1), вытолкнув его наружу.

Установка производится в обратном порядке.
