2.4.2.7. Проверка дополнительного пускового устройства

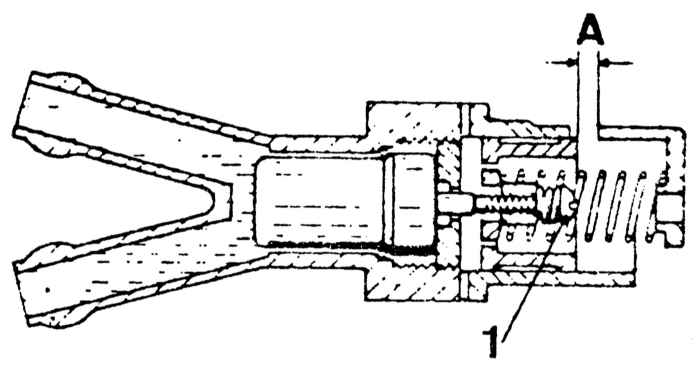

Проверка зазора «А» между кромками плунжера и отверстия актюатора дополнительного пускового устройства

1 — регулировочный винт

ПОРЯДОК ВЫПОЛНЕНИЯ

Проверьте зазор «А» между кромками плунжера и отверстия актюатора дополнительного пускового устройства при температуре охлаждающей жидкости 20°С, который должен быть в пределах 2,0—2,2 мм.
Если размер не соответствует требуемому, отрегулируйте его винтом 1, предварительно погрузив актюатор дополнительного пускового устройства в бачок с водой, нагретой до 20°С.
