2.4.2.6. Регулировка пневмопривода дроссельной заслонки 1-й камеры

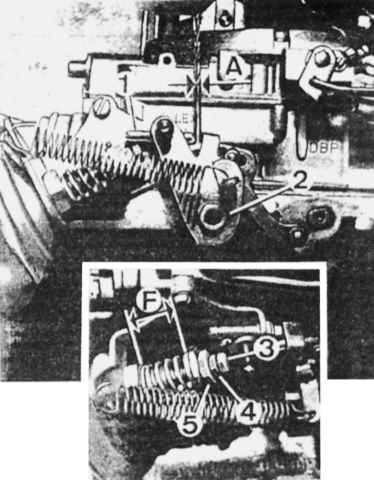

Регулировка пневмопривода дроссельной заслонки 1-й камеры

А — зазор между рычагом управления дроссельными заслонками и регулировочным винтом количества смеси холостого хода
F — длина пружины пневмопривода между гайками

1 — регулировочный винт количества смеси холостого хода
2 — рычаг управления дроссельными заслонками
3 — гайка
4 — контргайка
5 — гайка регулировки длины пружины пневмопривода

ПОРЯДОК ВЫПОЛНЕНИЯ

Проверьте зазор «А» между регулировочным винтом 1 количества смеси холостого хода и рычагом управления дроссельными заслонками, который должен быть в пределах 3,0±0,2 мм.

При необходимости добейтесь надлежащего размера гайкой 3, предварительно ослабив контргайку 4.

Проверьте длину «F» пружины пневмопривода между гайками, которая должна быть равна 23 мм. При необходимости добейтесь надлежащего размера гайкой 5.
