2.2.15.22. Измерение радиального зазора шатуна

Снимите крышку шатуна.

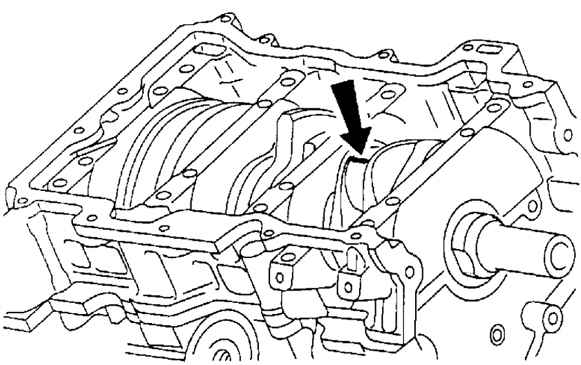

Рис. 2.170. Место установки калиброванной пластмассовой проволоки

Поместите отрезки калиброванной пластмассовой проволоки сверху на шейки распредвала, расположив их вдоль оси (2.170).

Установите шатунный подшипник и крышку шатуна.

Снимите крышку шатуна.

Измерьте радиальный зазор шатуна.

Если зазор не соответствует норме, замените шатунный подшипник или прошлифуйте шатунную шейку коленвала и используйте подшипники увеличенного размера так, чтобы был обеспечен указанный зазор.

Нормальный зазор: 0,026–0,052 мм

Максимальный зазор: 0,10 мм
