2.2.11. Снятие и установка управляющего масляного клапана (OCV) (L3)

Отсоедините отрицательный провод аккумуляторной батареи.

Снимите пластину отверстия под пробку.

Снимите высоковольтный провод.

Отсоедините разъем управляющего масляного клапана (OCV).

Измерьте сопротивление между выводами A и B омметром.

Снимите шланг вентиляции.

Снимите крышку головки блока цилиндров.

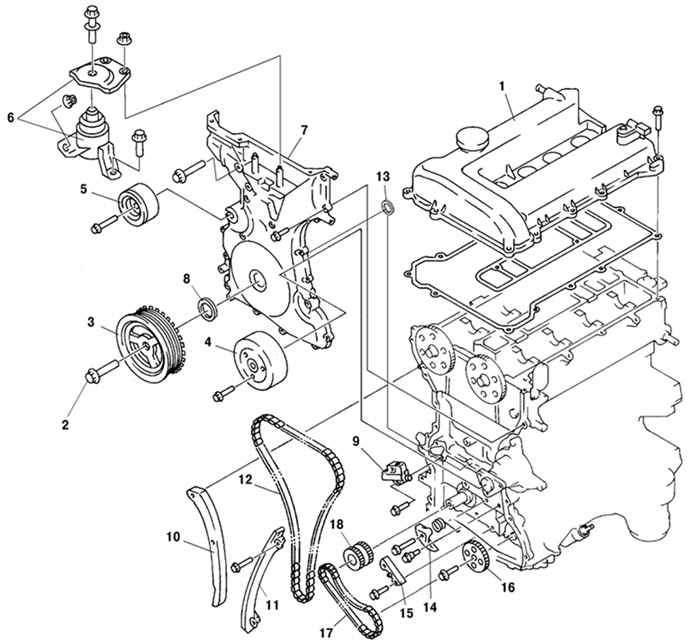

Рис. 2.102. Компонеты силового агрегата, демонтируемые при снятии цепи привода механизма газораспределения: 1 – крышка головки блока цилиндров; 2 – крепежный болт шкива коленчатого вала; 3 – шкив коленчатого вала; 4 – шкив насоса охлаждающей жидкости; 5 – натяжной шкив ремня привода; 6 – резиновая опора двигателя №3 и кронштейн крепления двигателя №3; 7 – передняя крышка двигателя; 8 – передний сальник; 9 – натяжитель цепи; 10 – рычаг натяжителя; 11 – направляющая цепи; 12 – цепь привода механизма газораспределения; 13 – уплотнение; 14 – натяжитель цепи масляного насоса; 15 – направляющая цепи масляного насоса; 16 – звездочка масляного насоса; 17 – цепь масляного насоса; 18 – звездочка распределительного вала

Снимите управляющий масляный клапан (OCV) (рис. 2.102).

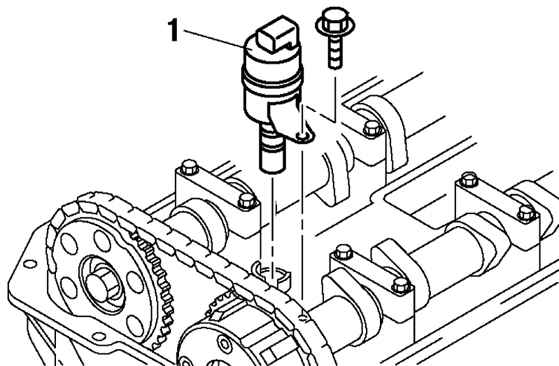

Рис. 2.116. Снятие управляющего масляного клапана (OCV): 1 – управляющий масляный клапан (OCV)

Установите в порядке, обратном снятию.
