2.2.15.18. Измерение величины биения коленчатого вала

Снимите крышку коренного подшипника.

Измерьте величину биения коленчатого вала.

Если величина биения коленчатого вала превышает максимум, замените коленчатый вал.

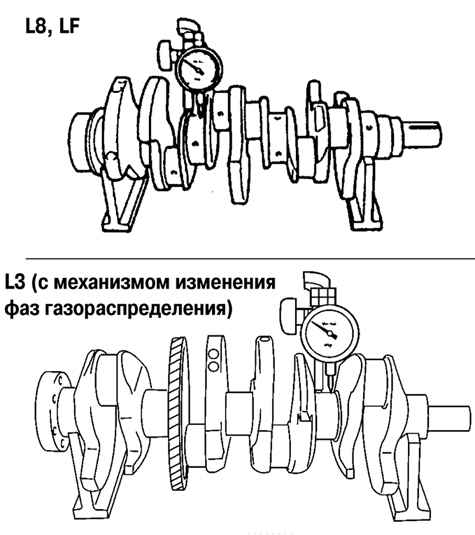

Рис. 2.166. Измерение величины биения коленчатого вала

Максимальное биение: 0,05 мм.
