2.2.15.17. Проверка коленчатого вала

Установите крышку коренного подшипника.

Измерьте осевой зазор коленчатого вала.

Если зазор не соответствует норме, замените упорный подшипник или коленчатый вал так, чтобы получился указанный осевой зазор.

Стандартный осевой зазор: 0,22–0,45 мм.

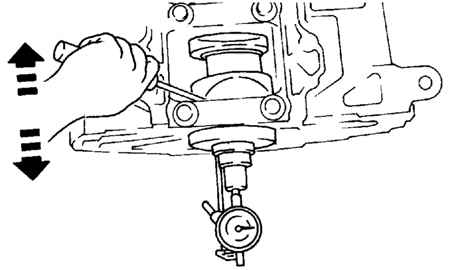

Рис. 2.165. Измерение осевого зазора коленчатого вала

Максимальный осевой зазор: 0,55 мм.
