2.2.15.19. Измерение диаметров шеек коленчатого вала

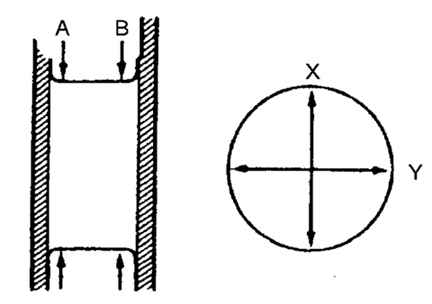

Рис. 2.167. Измерение диаметров шеек коленчатого вала

Измерьте диаметры шейки вала в направлениях X и Y в двух точках (A и B), как показано на рисунке 2.167.

Если диаметры не соответствуют норме, замените коленчатый вал или прошлифуйте коренные шейки и установите подшипники меньшего ремонтного размера.

Коренная шейка

Максимальная овальность: 0,05 мм.

Палец кривошипа

Максимальная овальность: 0,05 мм
