2.2.15.12. Измерение радиального зазора шейки распредвала

Снимите толкатель клапана.

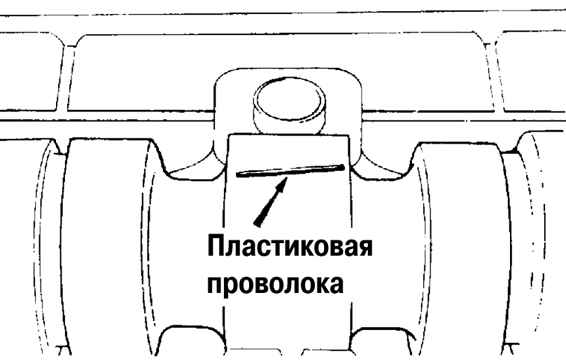

Рис. 2.155. Установка калиброванной пластмассовой проволоки

Поместите отрезки калиброванной пластмассовой проволоки сверху на шейки распредвала, расположив их вдоль оси (рис. 2.155).

Установите крышку подшипников распредвала. (см. «Указания по сборке распредвала»).

Снимите крышку подшипников распредвала. (см. «Указания по разборке крышки подшипника распредвала»).

Измерьте радиальный зазор.

Если зазор не соответствует норме, замените головку блока цилиндров.

Нормальный зазор 0,04–0,08 мм.

Максимальный зазор: 0,09 мм.
