2.2.15.21. Проверка бокового зазора шатуна

Установите крышку шатуна.

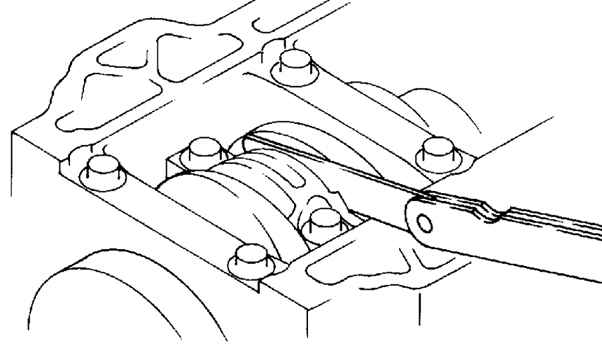

Рис. 2.169. Измерение бокового зазора нижней головки шатуна

Измерьте боковой зазор нижней головки шатуна (рис. 2.169).

Если боковой зазор нижней головки шатуна превышает максимум, замените поршень, поршневой палец, поршневое кольцо и шатун в сборе.

Нормальный зазор: 0,14–0,36 мм.

Максимальный зазор: 0,435 мм.
