2.2.15.10. Проверка распредвала

Установите шейки №1 и №5 распредвала на призмы.

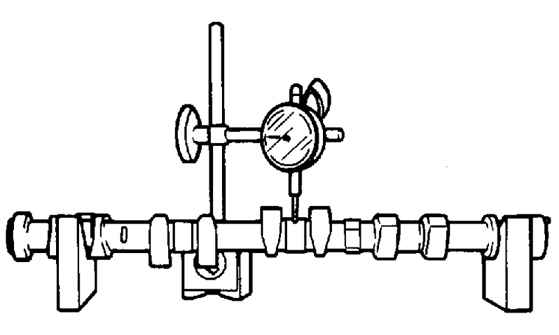

Рис. 2.152. Измерение биения распредвала

Измерьте биение распредвала (рис. 2.152).

Если биение не соответствует норме, замените распредвал.

Максимальное биение: 0,03 мм.

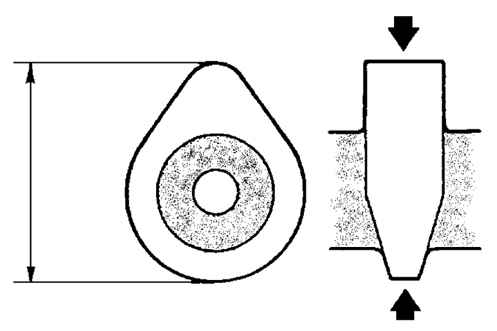

Рис. 2.153. Измерение высоты контура кулачка

Измерьте высоту контура кулачка в двух точках, как показано на рисунке 2.153.

Если высота не соответствует норме, замените распредвал.

Шейка №1.

Стандартная высота распредвала L8:

Впуск – 40,79 мм;

Выпуск – 41,08 мм.

Распредвал LF, L3:

Впуск – 42,12 мм;

Выпуск – 41,08 мм.

С механизмом изменения фаз газораспределения:

Впуск – 42,44 мм;

Выпуск – 41,18 мм.

Шейка №5

Стандартная высота распредвала L8:

Впуск – 40,692 мм;

Выпуск – 40,982 мм.

Распредвал LF, L3:

Впуск – 42,022 мм;

Выпуск – 40,982 мм.

С механизмом изменения фаз газораспределения:

Впуск – 42,342 мм;

Выпуск – 41,082 мм.
