2.2.15.13. Измерение осевого зазора шейки распредвала

Установите крышку подшипников распредвала.

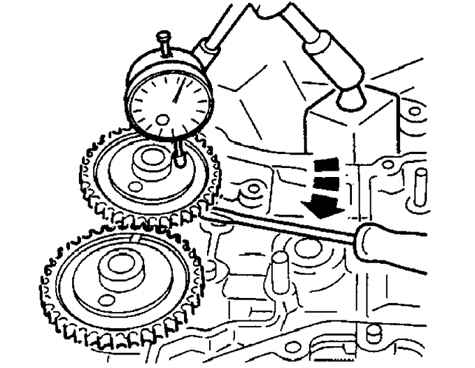

Рис. 2.156. Измерение осевого зазора распределительного вала

Измерьте осевой зазор распределительного вала (рис. 2.156).

Если зазор не соответствует норме, замените головку блока цилиндров или распредвал.

Стандартный осевой зазор: 0,09–0,24 мм.

Максимальный осевой зазор: 0,25 мм.

Снова снимите крышку подшипников распредвала.
