12.8. Снятие и установка промежуточного вала

Полноприводные модели и модели с двигателем DOHC

Автомобили с двигателем DOHC 1,9 л и/или полным приводом имеют между коробкой передач и правым приводным валом промежуточный вал, за счет чего длина обоих приводных валов одинакова.

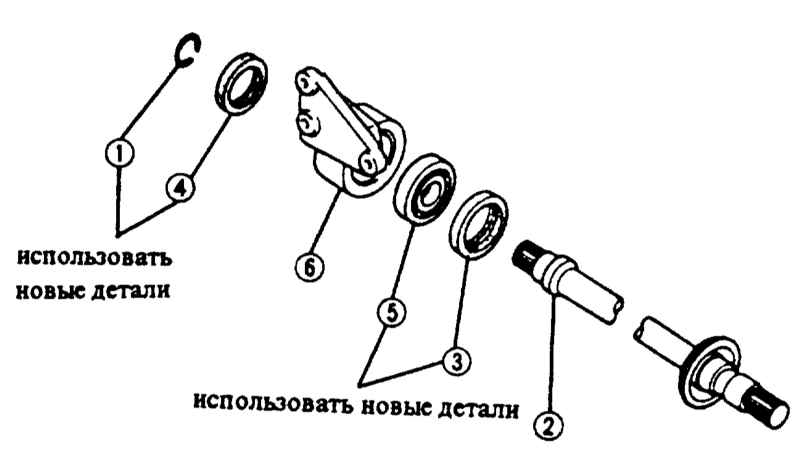

1 — стопорное кольцо 2 — промежуточный вал 3 — сальник	4 — сальник 5 — подшипник 6 — промежуточная опора

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Снять правый приводной вал.
Отвинтить промежуточную опору на блоке цилиндров и вынуть промежуточный вал из коробки передач, при этом сальник не должен быть поврежден.
При повреждении подшипник и сальники выпрессовать и заменить (выполняется в мастерской).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

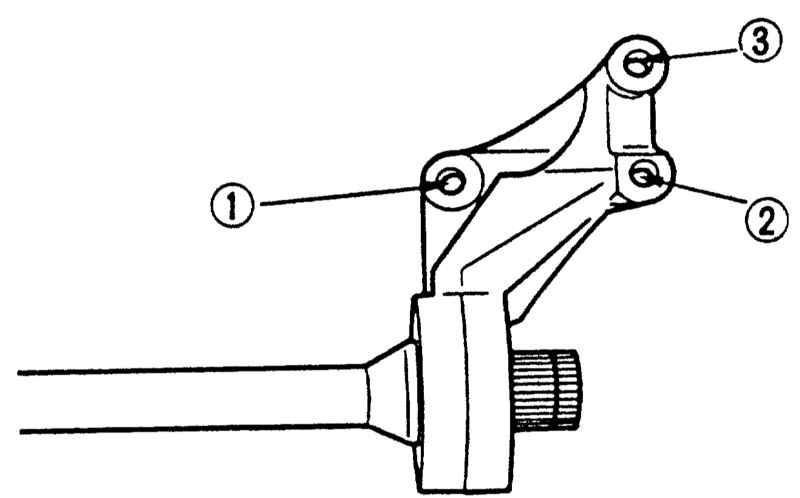

Вставить промежуточный вал и затянуть болты в определенной последовательности с усилием 50 Нм.

Установить правый приводной вал.
