12.10. Подшипник передней ступицы

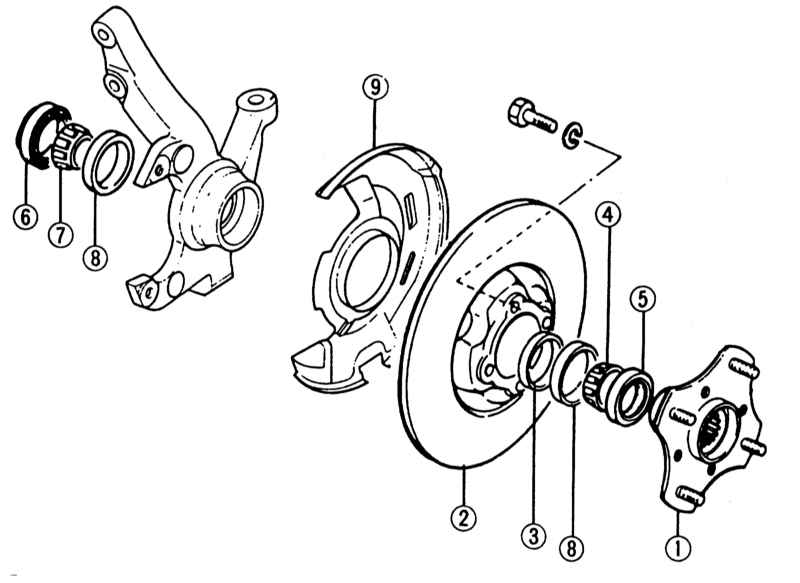

Автомобили до 9/89 г. вып. и модели "универсал": отдельный подшипник

1 — ступица колеса 2 — тормозной диск 3 — дистанционный элемент Для регулировки предварительного натяжения подшипника. 4 — обойма внешнего подшипника	5 — внешний сальник 6 — внутренний сальник 7 — обойма внешнего подшипника 8 — внешняя обойма подшипника 9 — пылезащитная пластина

Неисправные подшипники ступиц выявляются по следующим признакам: Шумы на крутых поворотах; тяжелый ход колеса при отпущенных тормозах. Подшипники сидят в поворотном кулаке так крепко, что можно снять и установить только с помощью специального пресса. Поэтому замена подшипников ступицы должна выполняться в мастерской MAZDA. Для замены подшипников ступицы должен быть снять поворотный кулак.

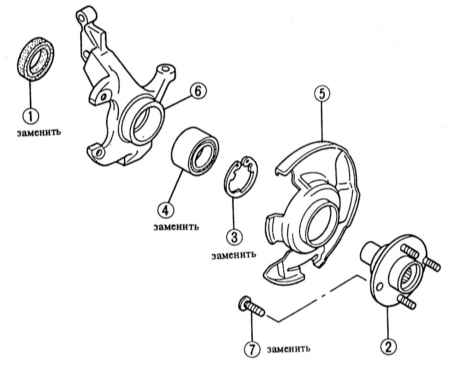

Автомобили с 10/89 г. вып., кроме модели "универсал": блок подшипника

1 — сальник 2 — ступица 3 — стопорное кольцо 4 — подшипник ступицы	5 — пылезащитная пластина 6 — поворотный кулак 7 — болты колеса
