4. Система охлаждения двигателя

Контур охлаждающей жидкости

ВЗ, В6, ВР (SOHC)

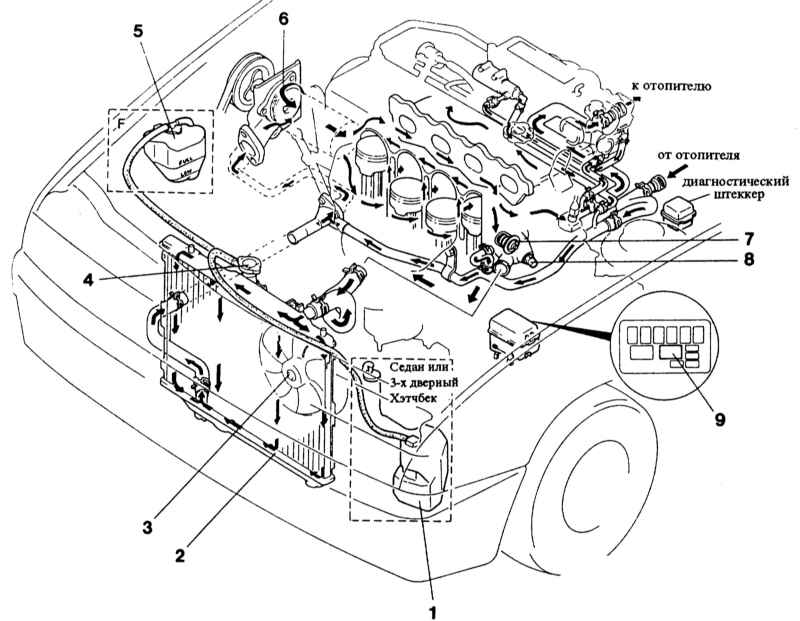

1 — расширительный бачок 2 — радиатор 3 — вентилятор радиатора 4 — крышка радиатора 5 — расширительный бачок модель F	6 — водяной насос 7 — термостат 8 — термовыключатель 9 — реле вентилятора

Система охлаждения состоит из радиатора, водяного насоса, термостата и электрического вентилятора.

Контур охлаждающей жидкости управляется термостатически. Пока двигатель холодный, охлаждающая жидкость циркулирует только в блоке цилиндров и теплообменнике отопителя. При нагревании охлаждающей жидкости открывается термостат и охлаждающая жидкость начинает протекать через радиатор. Охлаждающая жидкость приводится в движение водяным насосом, который в свою очередь приводится в движение клиновым ремнем. Охлаждающая жидкость проходит через радиатор сверху вниз и охлаждается при этом протекающим сквозь пластины воздухом.

Электрический вентилятор обеспечивает дополнительное охлаждение. Когда температура охлаждающей жидкости возрастает до +91°С, термовыключатель через реле включает вентилятор. Если температура охлаждающей жидкости опускается ниже +84°С, термовыключатель автоматически отключает вентилятор.

Бачок охлаждающей жидкости служит в качестве расширительного бачка и собирает расширяющуюся при нагревании жидкость, а после охлаждения двигателя возвращает ее обратно в контур. За счет этого контур постоянно заполнен и обеспечивает хорошее охлаждение. Доливаться охлаждающая жидкость должна только через расширительный бачок.

Вентилятор радиатора может включиться автоматически при выключенном двигателе и включенном зажигании. Этот процесс, вызванный теплом в двигательном отсеке, может повторяться несколько раз. При работах в двигательном отсеке на горячем двигателе всегда следует помнить о возможности неожиданного включения вентилятора. Поэтому по возможности при работах в двигательном отсеке зажигание следует выключать.
