16. Отопитель, система освещения, приборы

Отопитель

Для отопления свежий воздух засасывается под ветровое стекло и через вентилятор поступает в салон автомобиля. При этом воздух проходит через корпус отопителя и распределяется различными заслонками между отдельными соплами. Если отопитель установлен на "тепло", открывается заслонка теплого воздуха и холодный воздух проходит через теплообменник и нагревается горячей охлаждающей жидкостью. Протекающий воздух нагревается от ламелей теплообменника и затем поступает в салон автомобиля. Отопитель регулируется только за счет количества протекающего через теплообменник воздуха, охлаждающая жидкость постоянно циркулирует в теплообменнике. Для усиления мощности отопителя служит четырехступенчатый вентилятор. Чтобы вентилятор работал на отдельных ступенях с различной скоростью, к нему подключены предрезисторы.

Резисторы находятся на плате подключения вентилятора. При неисправности следует заменять всю плату. Вентилятор и корпус отопителя находятся в салоне под панелью приборов.

Особое оснащение: Кондиционер

С помощью кондиционера температуру в салоне можно установить ниже температуры окружающей среды. При работе кондиционера кроме того уменьшается влажность воздуха в салоне. Компрессор кондиционера приводится в действие от двигателя через клиновой ремень, который должен проверяться и при необходимости заменяться в рамках технического обслуживания, см. Раздел Технология обслуживания, инструменты и оборудование рабочего места. Ремонтные работы на кондиционере должны выполняться в специализированной мастерской.

Не вскрывать контур хладагента кондиционера, также не проводить вблизи его сварочные работы, так как существует опасность травмы и угрозы здоровью из-за выступающего хладагента.

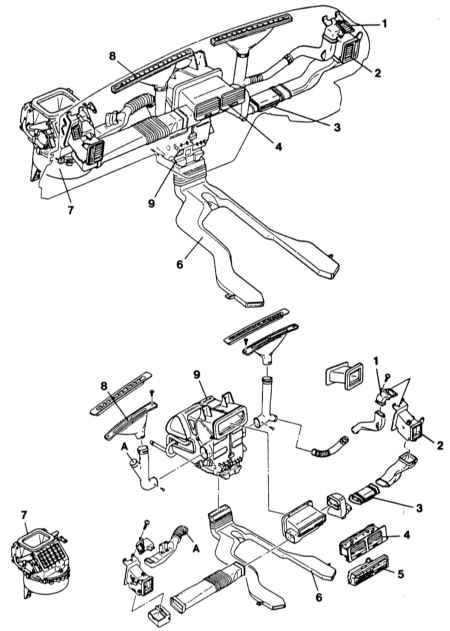

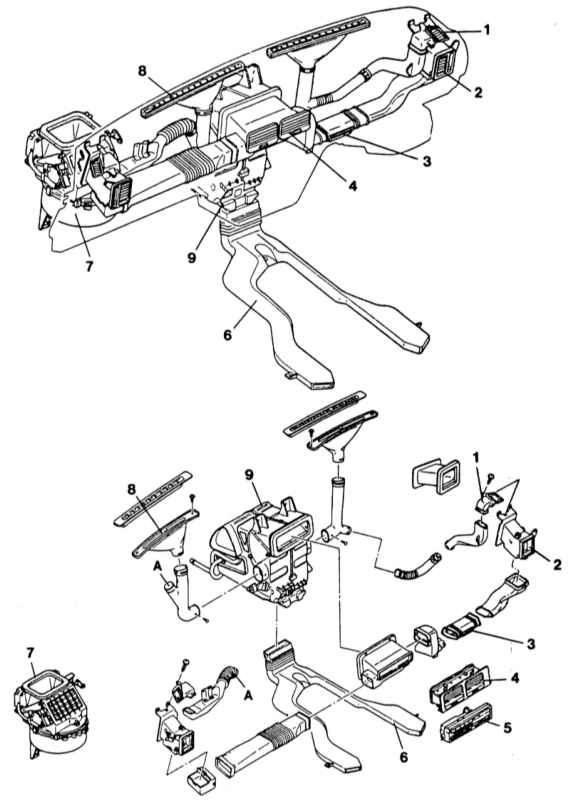

Автомобили с 9/85 по 9/89 г. вып.

1 — боковое сопло размораживателя 2 — боковое сопло вентиляции 3 — нижнее сопло вентиляции 4 — среднее сопло вентиляции 5 — блок управления	6 — задний канал отопления 7 — блок вентилятора 8 — среднее сопло размораживателя 9 — коробка отопителя

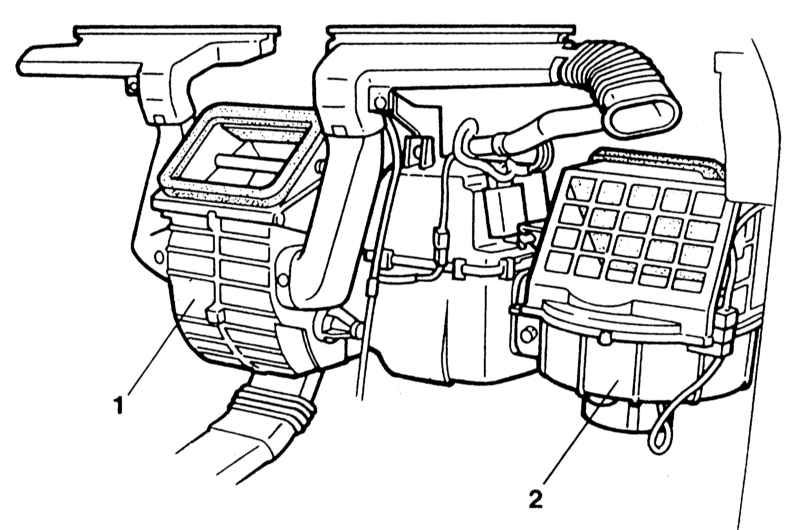

MAZDA 323 с 10/89 г. вып.

1 — коробка отопителя воздухораспределительный корпус и теплообменник 2 — Блок вентилятора мотор вентилятора с предварительными резисторами
