12.13. Разборка задней амортизационной стойки / снятие и установка амортизатора / винтовой пружины
|
Амортизационные стойки полноприводных моделей с
регулировкой высоты дорожного просвета разбираться не должны, их в случае неисправности следует заменять в комплекте.
|

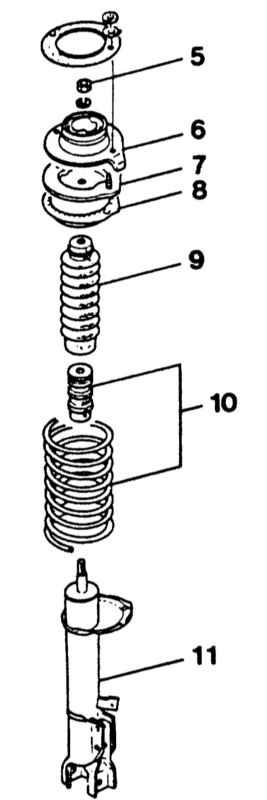

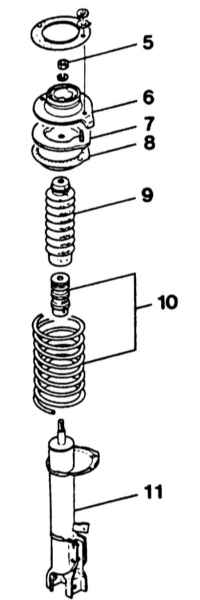

Автомобили до 9/89 г. вып. и модели "универсал"

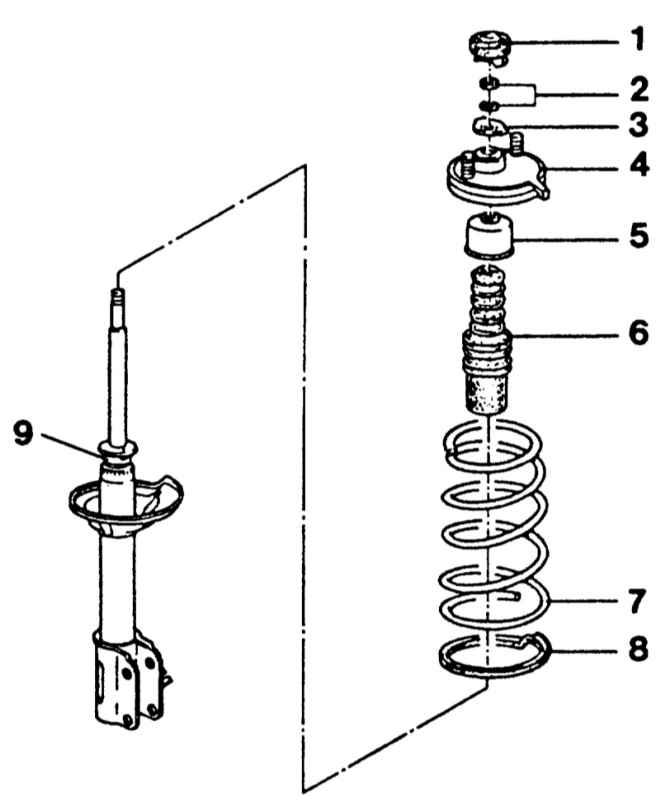

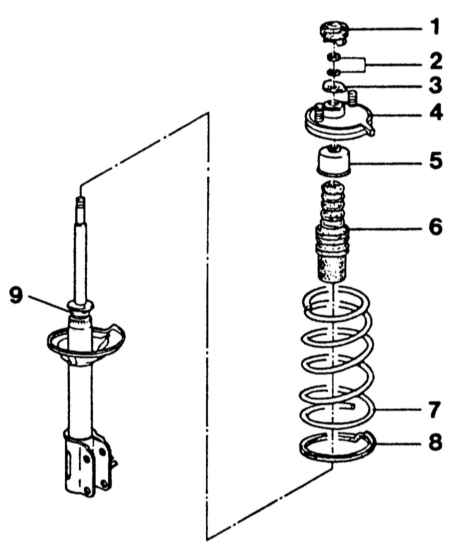

Автомобили с 10/89 г. вып., кроме моделей "универсал"
Снятие
|
|
- Снять заднюю амортизационную стойку.
|

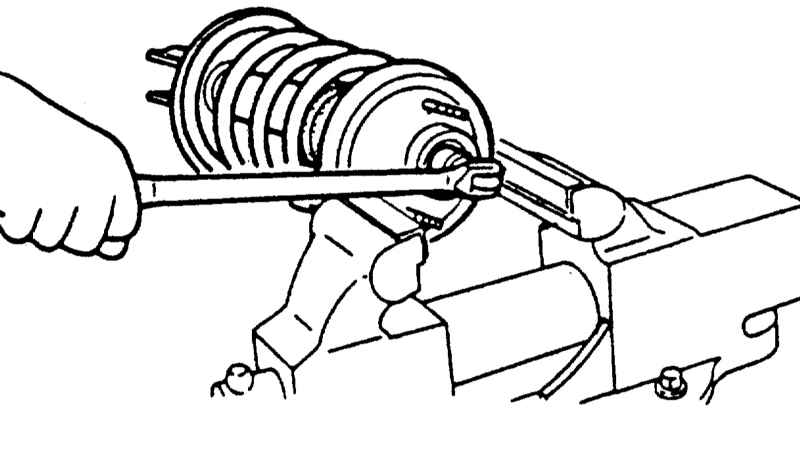

- Зажать верхнюю опору амортизационной стойки в тисках с прокладками. Ослабить гайку штока поршня на несколько оборотов, не отвинчивая.
|
- Чтобы снять амортизатор, необходимо сжать пружину. В мастерских для этого используется специальное приспособление.
|
|
Ни в коем случае не ослаблять амортизатор, если не сжата пружина.
|
|

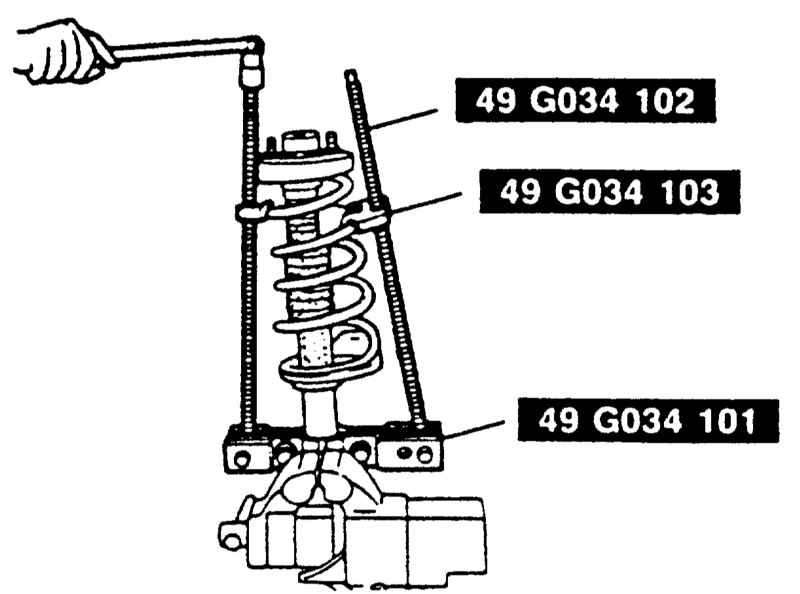

- Зажать сжиматель MAZDA или другой стандартный сжиматель в тисках. Вставить в сжиматель заднюю амортизационную стойку и медленно и равномерно сжать пружину, пока не разгрузится верхняя чашка пружины.
|
|
|
Если используется стандартный сжиматель, захватывающий витки пружины, следить, чтобы витки пружины были захвачены надежно и сжиматель не мог соскочить.
|
|
|
Обязательно сжимать пружину в 3-х лежащих напротив местах. Пружина имеет очень большую степень сжатия, поэтому необходимо использовать только надежный инструмент. Опасность несчастного случая!
|
|
|
Гайку крепления можно удалять лишь, если пружина надежно сжата.
|
- Снять опору амортизационной стойки, винтовую пружину и отбойный буфер.
|
|
Если необходимо заменить только пружину, ее необходимо медленно ослабить. Если, напротив, требуется лишь замена амортизатора, пружина остается сжатой.
|
|
|
Установка
|
|
- Перед установкой проверить амортизатор, при необходимости заменить.
- Если требуется, сжать винтовую пружину.
- Автомобили до 9/89 г. вып. и модели "универсал": Наложить на амортизатор нижнюю изоляцию.
- Установить винтовую пружину. Следить, чтобы винтовая пружина правильно прилегала к упорам чашек.
- Надеть отбойный буфер и кожух.
|

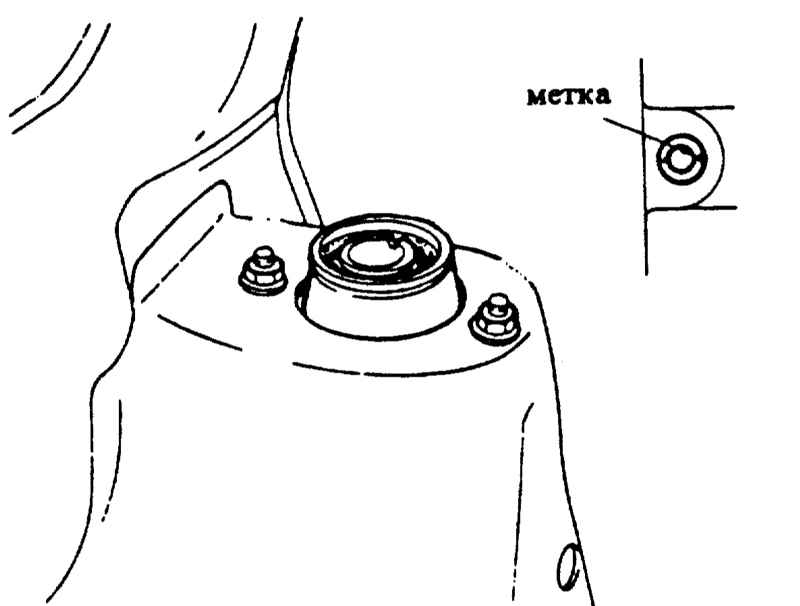

- Автомобили до 9/89 г. вып. и модели "универсал": Установить верхнюю опору амортизационной стойки и выровнять ее. В установленном состоянии белая метка должна быть обращена к внутренней стороне автомобиля.
|
|
|
Автомобили с 10/89 г. вып., кроме моделей "универсал"
|
|
|

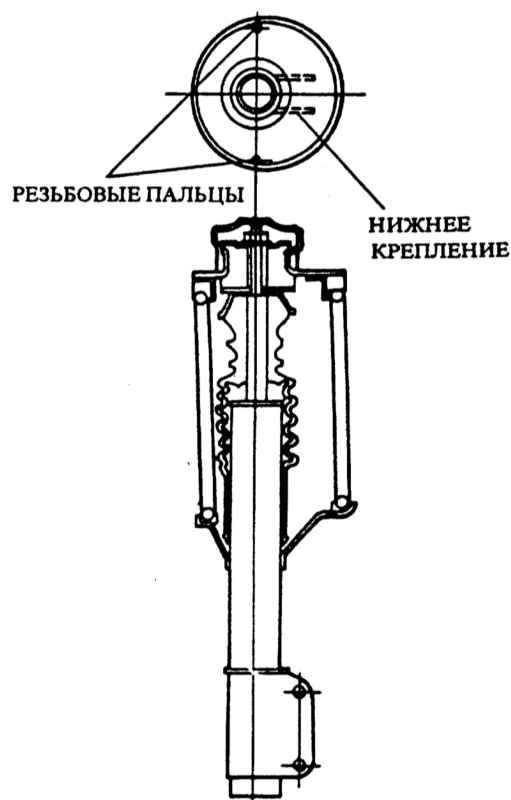

- Автомобили с 10/89 г. вып. кроме моделей "универсал": Надеть верхнюю опору амортизационной стойки и выровнять по нижнему креплению амортизатора.
|
- Привинтить новую самостопорящуюся гайку с усилием
60 Нм, для удерживания верхнюю опору зажать в тисках с прокладками.
- Медленно ослабить винтовую пружину. При этом убедиться, что концы пружины правильно сидят в чашках пружины.
- Установить заднюю амортизационную стойку, см. Главу Подвеска и система рулевого управления.
|
|
|
