5.2.2. Замена, разборка и сборка блока К/В

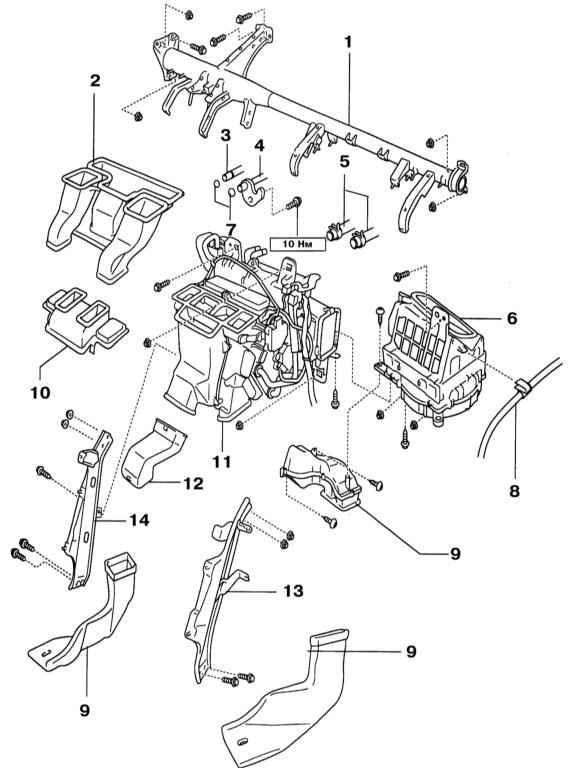

Компоненты установки блока К/В

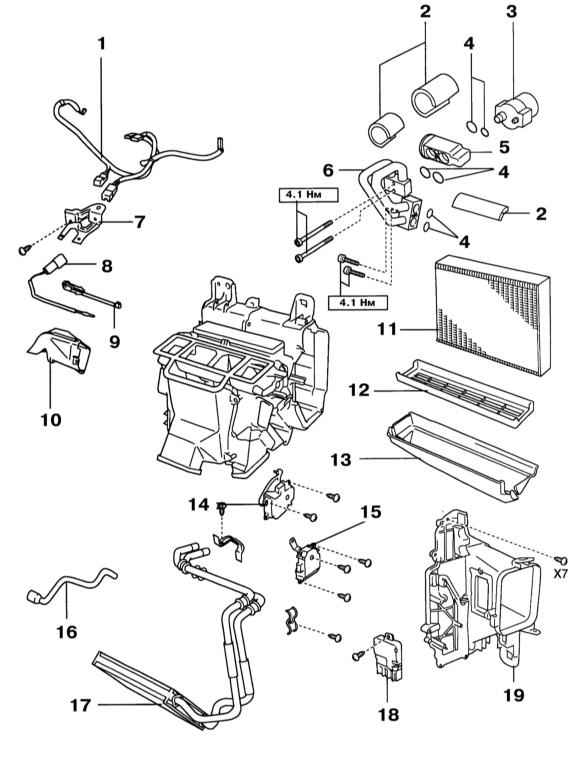

Компоненты сборки блока К/В
Снятие
|
|
- Разрядите контур хладагента К/В.
- Опорожните радиатор системы охлаждения двигателя (см. Раздел Замена охлаждающей жидкости (ОЖ)).
|
Опорожнять систему охлаждения двигателя полностью нет смысла.
|
- Снимите рычаги и э/мотор стеклоочистителей, левый и правый обтекатели ветрового стекла, капот и панель приборов с усилительной штангой (см. Главу Кузов).
- Отсоедините от блока К/В жидкостную и всасывающую трубки.
- Отсоедините водяные шланги от трубок теплообменника отопителя.
- Снимите блок вентилятора отопителя (см.
Раздел Снятие, разборка, сборка и установка блока вентилятора отопителя).
- Отожмите два фиксатора и отсоедините нижний патрубок обогревателя от центрального воздуховода.
- Снимите воздуховод ящика консоли №1.
- Разъедините разъём, выверните два болта и две гайки и снимите блок К/В.
|
|
Разборка и проверка
|
|
- Разъедините разъём электропроводки, выверните два винта и снимите э/мотор выпуска воздуха.
- Снимите жгут электропроводки и кронштейн.
|
-
Выверните два винта, снимите две пластины и вытащите теплообменник отопителя.
|
- Снимите реле э/мотора вентилятора отопителя.
- Выверните два винта и снимите э/мотор смешивания воздуха.
- Разъедините разъём датчика температуры испарителя, ослабьте фиксаторы датчика на пластине кронштейна и снимите датчик.
- Снимите расширительный клапан и как можно быстрее закупорьте его установочный фланец.
- Снимите воздуховод со стороны водителя.

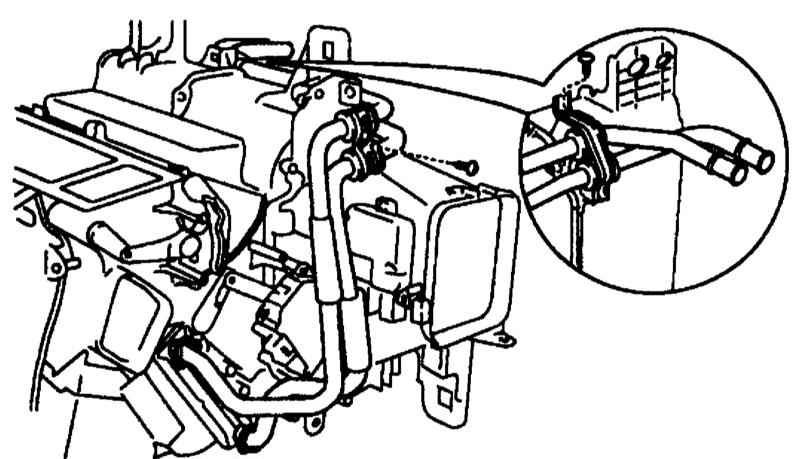

- Выверните болты крепления трубок к испарителю и снимите трубки с арматурой.
- Выверните 7 винтов и снимите крышку испарителя. Вытяните испаритель.
- Проверьте и при необходимости прочистите ячейки исправителя и теплообменника радиатора сжатым воздухом.
- Проверьте исправность функционирования приводных э/моторов.
|
|
Сборка и установка
|
|
- Сборка и установка производятся в порядке, обратном порядку демонтажа компонентов. Обратите внимание на следующие моменты:
- Используйте
новые уплотнительные кольца на соединениях рефрижераторных линий с блоком К/В, а также трубок с расширительным клапаном и с испарителем.
- Хомуты крепления водяных шлангов к теплообменнику устанавливайте на расстоянии от
1 до 7 мм от конца шланга.
|
-

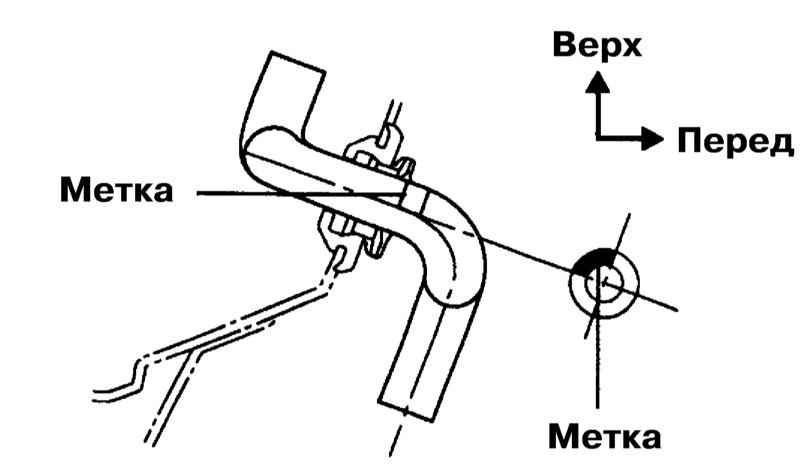

Выровняйте метку на сливном шланге.
|
|
|
|
