10. Трансмиссионная линияСпецификации
|
Отдельные характеристики приведены также в тексте главы и в случае обязательности их выполнения выделены жирным шрифтом.
|
Общие данные
| Принцип организации трансмиссионной линии
|
РКПП/ФЕ (см. Спецификации к Главам
Пятиступенчатая ручная коробка переключения передач и Автоматическая трансмиссия), подключаемый полный привод (Part Time 4WD), - раздаточная коробка с 2-ступенчатым редуктором (демультипликатором) и без межосевого дифференциала, муфты свободного хода ступиц передних колёс (вакуумные, либо механические), два карданных вала, неразрезной задний мост.
|
Сцепление (модели с РКПП)
| Тип
|
Сухое, однодисковое
|
| Привод выключения сцепления
|
Гидравлический, с общим с тормозным трактом резервуаром
|
| Тип и объем гидравлической жидкости
|
См. Спецификации к Главе Текущий уход и обслуживание
|
| Смазка выжимного подшипника (см. иллюстрацию)
|
Mori White TA No.2
|
| Маховик
|
- Предельная допустимая величина поперечного биения (см.
иллюстрацию), мм
|
0.2
|
- Предельная допустимая глубина проточки, мм
|
0.5
|
| Корзина
|
|
|
С диафрагменной пружиной
|
- Рабочее усилие нажимного диска, кГс
|
530
|
| Ведомый диск
|
|
|
225
|
|
|
150
|
- Толщина фрикционных накладок, мм
|
|
|
3.5
|
- Предельное допустимое значение
|
0.3
|
- Предельная допустимая величина поперечного биения (см. иллюстрацию), мм
|
0.7
|
- Предельная допустимая величина радиального биения, мм
|
1.0
|
| Педаль сцепления (см. иллюстрацию)
|
|
|
Подвесная
|
|
|
6.9:1
|
|
|
155
|
|
|
|
|
12.7
|
|
|
8 ÷ 18
|
- Высота (с учетом панели коврового покрытия пола), мм
|
250
|
|
|
184
|
| Главный цилиндр
|
- Внутренний диаметр цилиндра, мм
|
15.9
|
| Исполнительный цилиндр
|
- Внутренний диаметр цилиндра, мм
|
19.1
|
Раздаточная коробка
| Тип
|
С двухступенчатым редуктором (демультипликатором)
|
| Тип привода переднего выходного вала
|
Цепная передача
|
| Тип и объем смазочной жидкости
|
См. Спецификации к Главе Текущий уход и обслуживание
|
| Передаточное отношение демультипликатора High/Low
|
1.000/1.981
|
Карданные валы
| Геометрические параметры (см. иллюстрацию Конструкция карданных валов)
|
|
|
|
|
700
|
|
|
- Модели 5-дверный Универсал
|
1061
|
|
|
775
|
| Наружный диаметр, мм
|
|
|
50.8
|
|
|
63.5
|
| Предельная допустимая величина изгиба вала (см. иллюстрацию), мм
|
0.4
|
| Перечень выпускаемых стопорных колец карданных шарниров
|
|
|
|
Толщина, мм
|
1757 25 171
|
1.22
|
1757 25 172
|
1.24
|
1757 25 173
|
1.26
|
1757 25 174
|
1.28
|
1757 25 175
|
1.30
|
1757 25 176
|
1.32
|
1757 25 177
|
1.34
|
1757 25 178
|
1.36
|
1757 25 179
|
1.38
|
Мосты
| Тип
|
|
|
|
Разрезной, оборудован гипоидной главной передачей с неблокируемым дифференциалом, двумя оснащёнными шарнирами равных угловых скоростей (ШРУС) приводными валами и автоматическими ступичными муфтами свободного хода с вакуумным, либо механическим приводом
|
|
|
Неразрезной (жёсткий), оборудован гипоидной главной передачей с неблокируемым (стандартная комплектация), либо самоблокирующимся LSD-типа (опция) дифференциалом и двумя полуосями
|
Передний мост
| Тип и объем смазочной жидкости
|
См. Спецификации к Главе Текущий уход и обслуживание
|

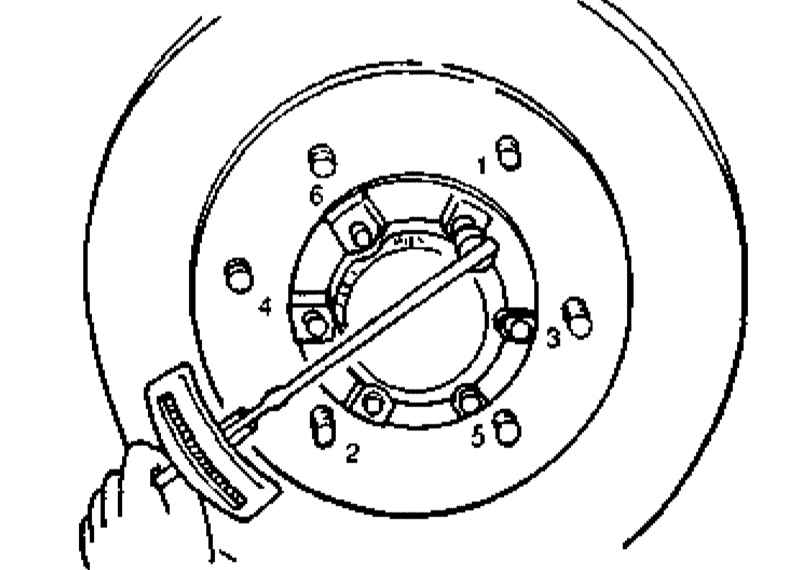

| Преднатяг колесных подшипников, Нм
|
0.88 ÷ 1.14
|
| Предельная допустимая величина люфта колесных подшипников (см. иллюстрацию), мм
|
0.1
|
| Редуктор главной передачи
|
|
|
Гипоидного типа с косозубыми шестернями прямого зацепления
|
|
|
|
|
|
|
|
|
K08C
|
|
|
K04W
|
|
|
|
|
K08A
|
|
|
K04L
|
- Дизельные модели (РКПП/АТ)
|
|
|
K04F
|
|
|
K08I
|
| Количество зубьев шестерен
|
- Ведущая шестерня (все модели)
|
9
|
|
|
|
|
|
|
37
|
|
|
43
|
- Дизельные модели (РКПП/АТ)
|
40
|
|
|
|
|
|
|
4.625:1
|
|
|
4.778:1
|
- Дизельные модели (РКПП/АТ)
|
4.444:1
|
| Длина дистанционной втулки дифференциала, мм
|
54.80 ÷ 56.09
|

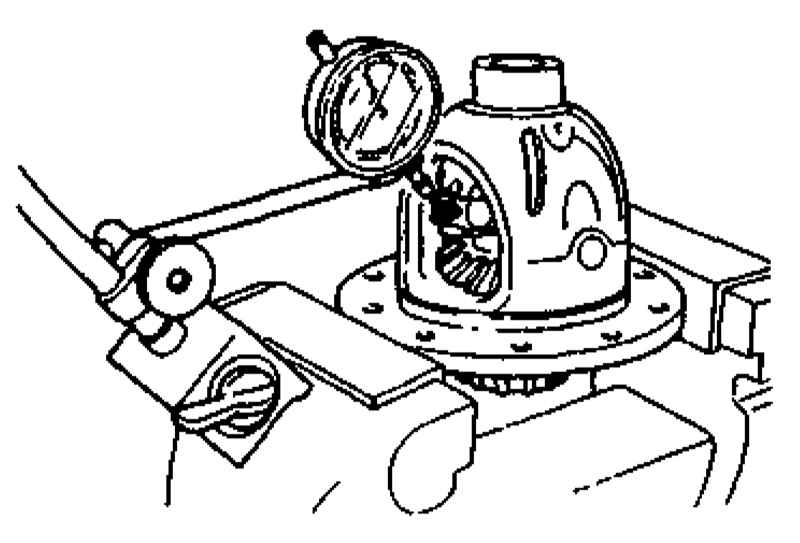

Предельный допустимый люфт зацепления шестерен дифференциала, - регулируется подбором упорных шайб, мм
|
0 ÷ 01
|
| Идентификационная маркировка и толщина упорных шайб боковых шестерен
|
Маркировка
|
Толщина, мм
|
0
|
2.00
|
5
|
2.05
|
1
|
2.10
|
15
|
2.15
|
2
|
2.20
|

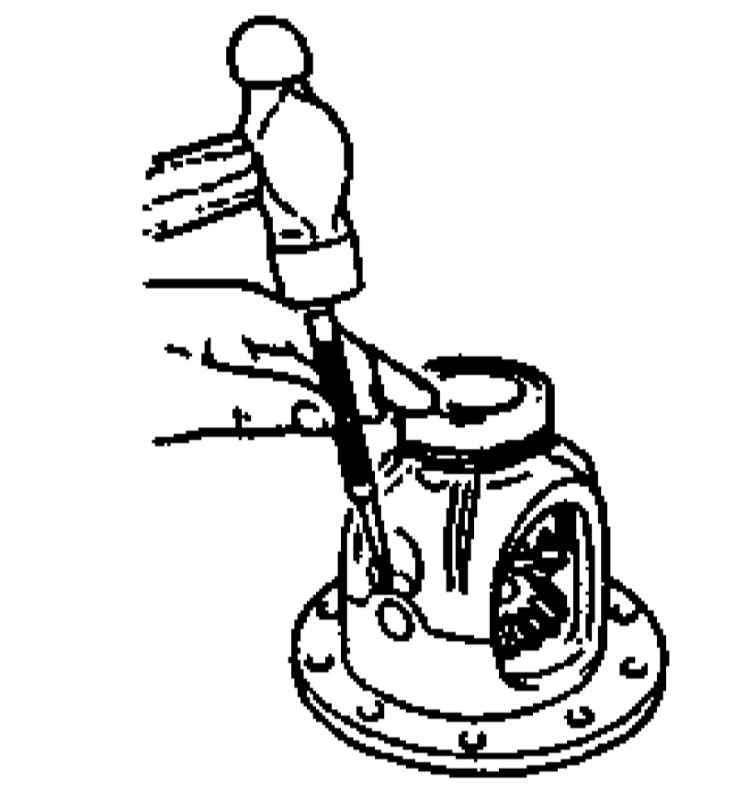

Глубина зачеканивания крепежного пальца оси сателлитов, мм
|
1
|

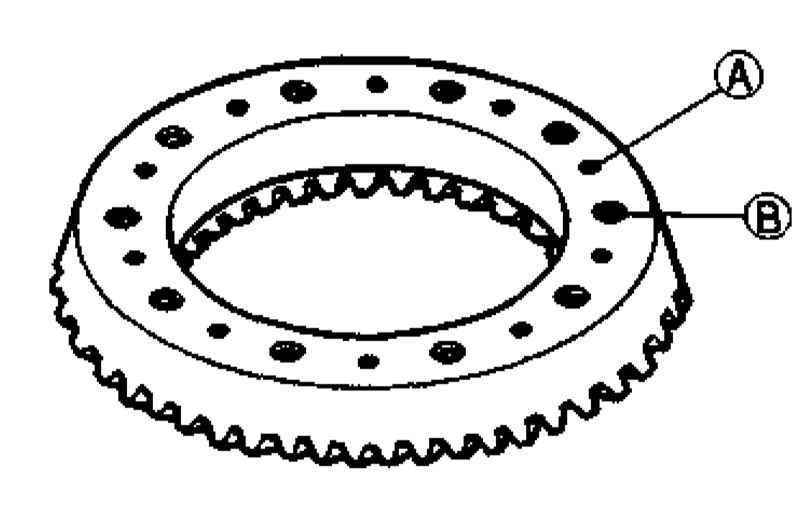

Фиксация ведомой шестерни главной передачи, схема нанесения и объем герметика, см3
|
0.04
|
| Преднатяг ведущей шестерни главной передачи, - регулируется подбором упорных шайб, Нм
|
|
- Стадия 1 (без установки сальника)
|
0.9 ÷ 1.4
|
- Стадия 2 (после установки сальника)
|
1.6 ÷ 2.1
|
| Идентификационная маркировка и толщина упорных шайб ведущей шестерни главной передачи
|
Маркировка
|
Толщина, мм
|
8
|
3.08
|
11
|
3.11
|
14
|
3.14
|
17
|
3.17
|
20
|
3.20
|
23
|
3.23
|
26
|
3.26
|
29
|
3.29
|
32
|
3.32
|
35
|
3.35
|
38
|
3.38
|
41
|
3.41
|
44
|
3.55
|
47
|
3.47
|

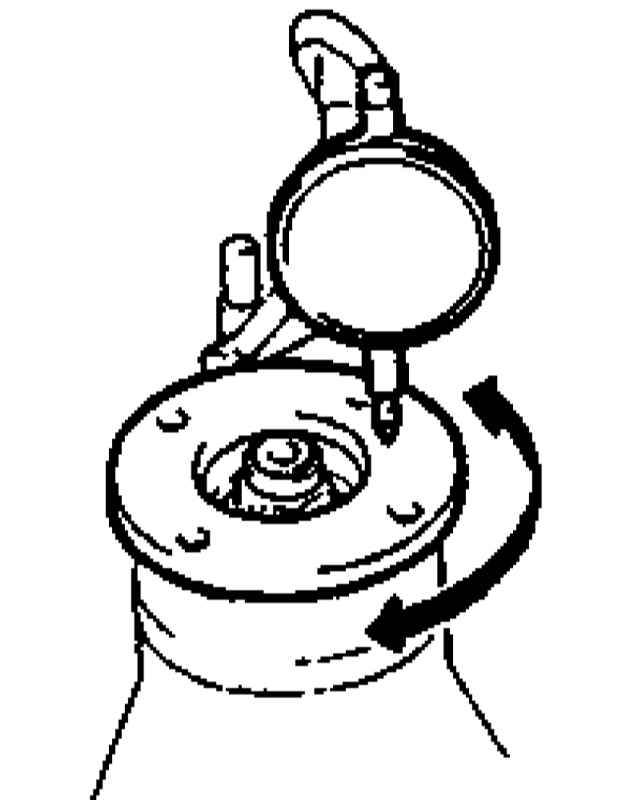

Величина бокового биения соединительного фланца, мм
|
не более 0.06
|

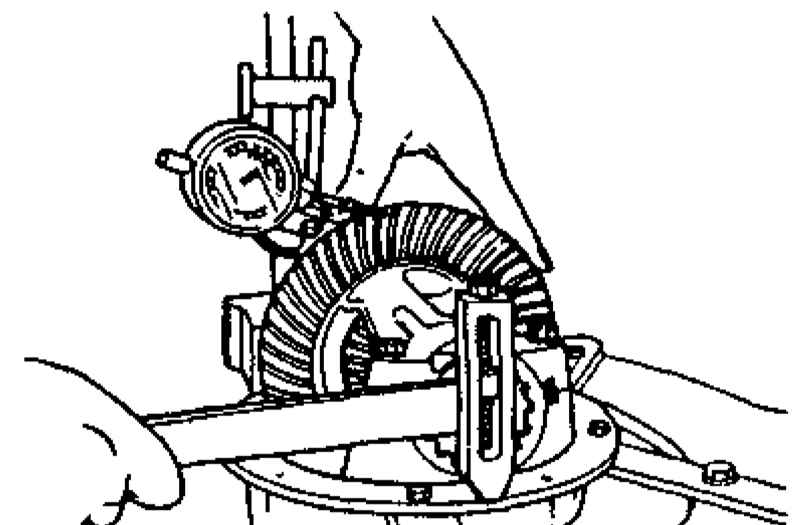

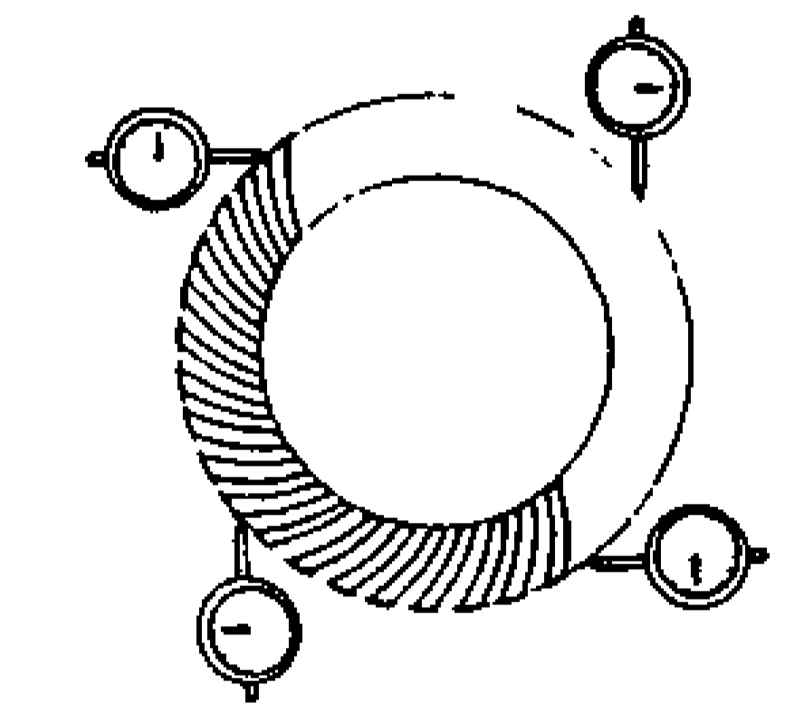

Величина люфта зацепления шестерен главной передачи, мм
|
0.12 ÷ 0.14
|

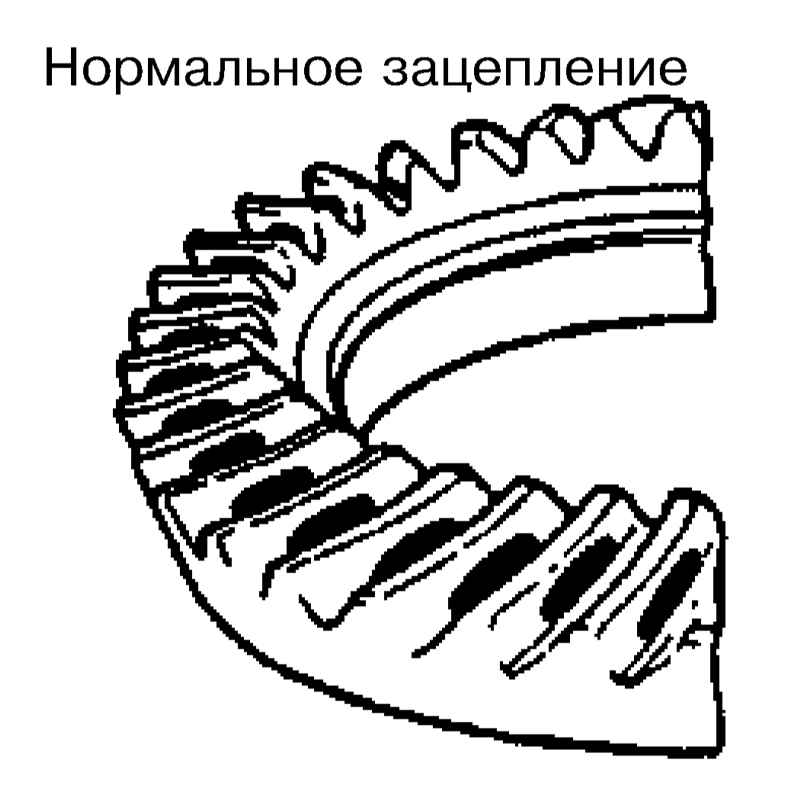

Проверка качества контакта зацепления
шестерен главной передачи при помощи
свинцового сурика
|
|

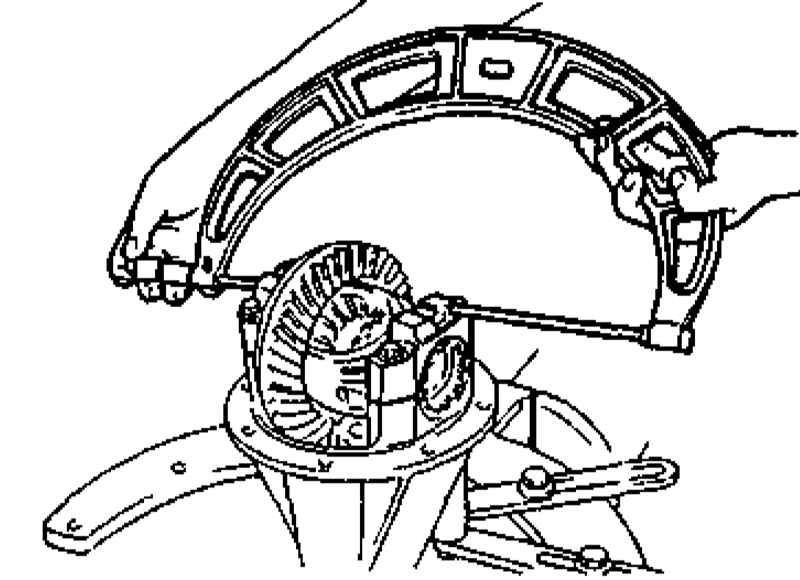

Расстояние между направляющими секциями крышек подшипников, мм
|
185.425 ÷ 185.500
|
| Приводные валы
|
|
|
|
|
Шарниры двойной компенсации
|
|
|
Шариковые шарниры равных угловых скоростей (ШРУС)
|
|
|
|
|
596.2
|
|
|
528.7
|
|
|
27.1
|
Задний мост
| Тип и объем смазочной жидкости
|
См. Спецификации к Главе Текущий уход и обслуживание
|
| Редуктор главной передачи
|
См. Спецификации для переднего моста
|
| Полуоси
|
|
|
|
|
716.5
|
|
|
762.5
|
- Предельная допустимая величина изгиба (см. иллюстрацию), мм
|
1.0
|
Усилия затягивания резьбовых соединений, Нм
|
|
Усилия затягивания отдельных элементов крепежа могут быть приведены непосредственно в тексте разделов, где они выделены жирным шрифтом.
|
Сцепление
| Контргайка А упора педали сцепления (см. иллюстрацию)
|
14. ÷ 18
|
| Гайка толкателя главного цилиндра
|
12 ÷ 17
|
| Гайка осевого болта педали сцепления
|
20 ÷ 34
|
| Гайки крепления главного цилиндра
|
19 ÷ 26
|
| Штуцерные гайки крепления гидравлических линий к главному цилиндру
|
16 ÷ 23
|
| Болты крепления исполнительного цилиндра на картере РКПП
|
19 ÷ 26
|
| Штуцерные гайки крепления гидравлических линий к исполнительному цилиндру и гибкому шлангу
|
13 ÷ 22
|
| Вентиль прокачки исполнительного цилиндра
|
5.8 ÷ 7.5
|
| Болты крепления маховика (8 шт)
|
96 ÷ 103
|
| Болты крепления корзины сцепления
|
18 ÷ 26
|
Раздаточная коробка
| Датчик-выключатель активации режима 4WD
|
20
|
| Пробка заливного/контрольного отверстия
|
30
|
| Сливная пробка
|
30
|
| Болты крепления боковой опоры (2 шт)
|
23
|
| Гайки крепления боковой опоры (2 шт)
|
40
|
| Болты крепления рычага переключения режимов к раздаточной коробке
|
30
|
| Болты/гайки крепления прижимного фланца пыльника рычага переключения режимов
|
20
|
| Болт крепления муфты привода спидометра
|
7
|
| Гайки крепления соединительных фланцев выходных валов (см. Раздела
Замена сальников выходных валов)
|
111
|
| Болты крепления раздаточной коробки к картеру РКПП/АТ
|
44
|
| Болты крепления центральной опоры к поперечной балке
|
30
|
| Болты крепления поперечной балки к раме (8 шт)
|
44
|
| Болты крепления пластины крышки главного подшипника (TORX, 5 шт)
|
16
|
| Болты крышки цепного привода
|
44
|
| Заглушки штоков переключения в картере коробки
|
44
|
| Болты крепления передней крышки к картеру коробки
|
28
|
| Болты крепления передней крышки к крышке подшипника
|
7
|
Карданные валы
| Болты/гайки крепления карданных валов
к соединительным фланцам ведущих
шестерен главных передач мостов
|
34.3 ÷ 37.3
|
| Болты/гайки крепления карданных валов
к соединительным фланцам выходных валова
раздаточной коробки
|
49 ÷ 59
|
Мосты
|
Задний мост
|
| Сливная пробка картера редуктора
|
39 ÷ 54
|
| Заливная/контрольная пробка картера редуктора
|
30
|
| Болты крепления держателя сальника полуоси к рукаву картера моста
|
88 ÷ 108
|
| Гайка крепления соединительного фланца ведущей шестерни главной передачи
|
128 ÷ 284
|
| Болты крепления ведомой шестерни к коробке дифференциала
|
69 ÷ 83
|

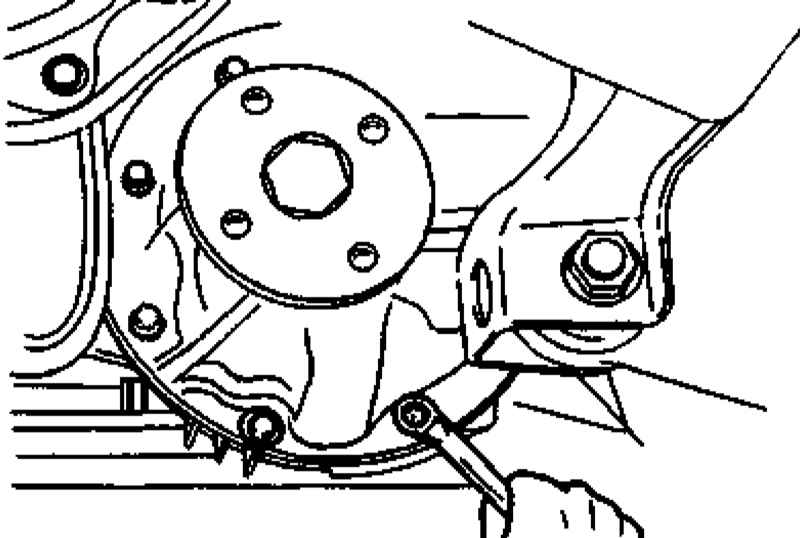

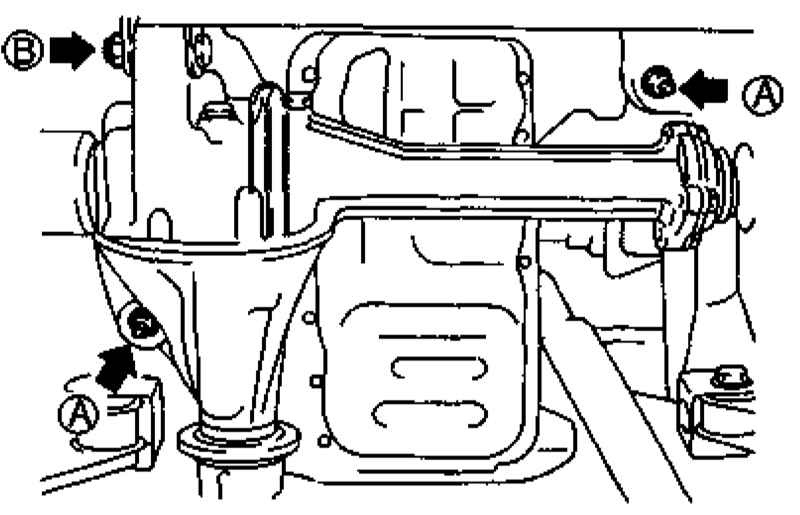

| Болты крепления сборки переднего моста
|
|
|
|
49 ÷ 80
|
|
|
69 ÷ 103
|

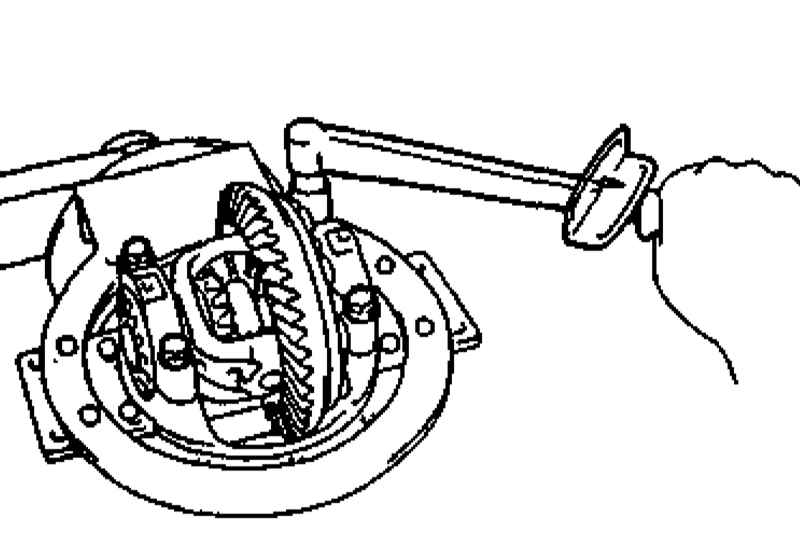

| Болты крепления крышек несущих подшипников коробки дифференциала в картере редуктора (см. данные по переднему мосту)
|
37 ÷ 52
|
| Болты крепления стопорной пластины
|
18 ÷ 26
|
| Болт крепления датчика ABS к картеру редуктора
|
7.8 ÷ 11.7
|
| Болты крепления сборки дифференциала к картеру моста
|
|
| М8
|
23 ÷ 26
|
| М10
|
49 ÷ 54
|
|
