3. Текущий уход и обслуживаниеСпецификации
Рекомендуемые смазки и жидкости
Типы рабочих жидкостей
Топливо
См. Спецификации к Главе
Органы управления и приемы эксплуатации.
Двигатель
Двигательное масло
|
Бензиновые модели
|
|
|
API Service SG, либо энергосберегающее SH EC II
|
|
|
SAE 5W-30 или 10W-20, - определяется в зависимости от среднесезонной температуры воздуха
|

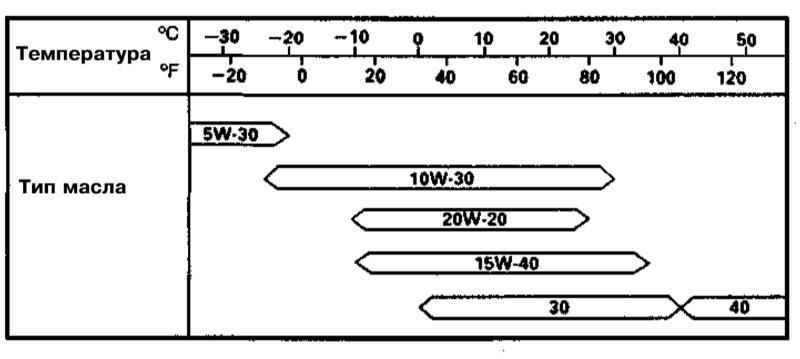

Бензиновый двигатель. Диаграмма зависимости вязкостной характеристики моторного масла от среднесезонной температуры воздуха
|
Дизельные модели
|
|
|
API Service СС, CD, CF-4 или CG-4
|
|
|
Определяется в зависимости от среднесезонной температуры воздуха
|

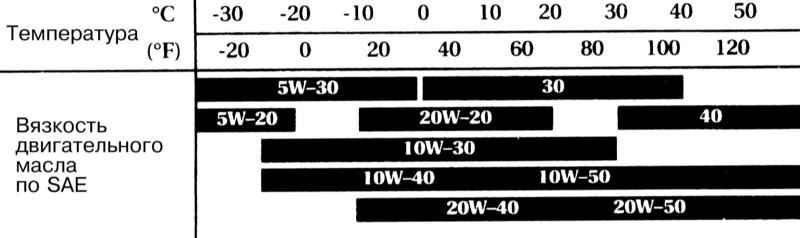

Дизельный двигатель. Диаграмма зависимости вязкостной характеристики моторного масла от среднесезонной температуры воздуха
|
Охлаждающая жидкость
|
| Тип
|
Смесь антифриза с дистиллированной водой
|
| Состав охлаждающей жидкости (доля антифриза в охлаждающей жидкости для обеспечения морозоустойчивости/удельный вес при 20°С)
|
до -16°С
|
35%/1.054
|
до -26°С
|
45%/1.066
|
до -40°С
|
55%/1.078
|
|
Ручная коробка переключения передач
|
|
| Трансмиссионное масло
|
|
|
API Service GL-4 или GL-5
|
|
|
SAE 75W-90
|
| Автоматическая трансмиссия
|
| ATF
|
Dexron II Е
|
| Раздаточная коробка
|
| Гипоидное масло
|
|
|
API Service GL-4 или GL-5
|
|
|
SAE 75W-90
|
| Дифференциалы
|
| Гипоидное масло
|
|
|
API Service GL-4
|
|
|
SAE 90 или 80W-90
|
| Система гидроусиления руля (ГУР)
|
| Гидравлическая жидкость
|
Dexron II Е, М-III или PSF III
|
| Тормозная жидкость/жидкость привода выключения сцепления
|
| Гидравлическая жидкость
|
|
|
Спецификация J1703
|
- По классификации FMVSS116
|
DOT-3, либо DOT-4
|
| Колесные подшипники
|
| Смазка
|
O-GM02, LI-COMPLEX
|
| Кондиционер воздуха
|
| Хладагент
|
R134А
|
| Компрессорное масло
|
ZXL200PG или ND OIL 8
|
Объемы рабочих жидкостей
| Топливо
|
| Объем топливного бака, л
|
|
|
60
|
|
|
53
|
| Двигательное масло
|
| Бензиновые модели
|
- Полный объем (на сухом двигателе), л
|
4.7
|
|
|
4.14
|
|
|
0.20
|
| Дизельные модели
|
- Полный объем (на сухом двигателе), л
|
6.4
|
|
|
5.0
|
|
|
0.4
|
| Охлаждающая жидкость
|
| Бензиновые модели
|
- С учетом объема отопителя, л
|
7.5
|
- Без учета объема отопителя, л
|
6.9
|
| Дизельные модели
|
- С учетом объема отопителя, л
|
9.0
|
- Без учета объема отопителя, л
|
8.5
|
| Трансмиссионное масло РКПП
|
| Заправочный объем, л
|
1.25
|
| ATF АТ
|
| Заправочный объем, л
|
6.8
|
| Смазка раздаточной коробки
|
| Заправочный объем, л
|
- Коробка с одним контрольным отверстием
|
1.3
|
- Коробка с двумя контрольными отверстиями
|
1.7
|
| Смазка дифференциалов
|
| Заправочный объем, л
|
|
|
1.2
|
| Редуктор заднего моста
|
- Дифференциал открытого типа
|
1.2
|
- Самоблокирующийся дифференциал (LSD)
|
1.5
|
| Тормозная жидкость
|
| Заправочный объем, л
|
0.26
|
| Жидкость ГУР
|
| Заправочный объем, л
|
0.74
|
| Жидкость омывания стекол
|
| Резервуар жидкости омывания ветрового стекла, л
|
4 (приблизительно)
|
| Резервуар жидкости омывания заднего стекла, л
|
1.5 (приблизительно)
|
| Хладагент кондиционера воздуха
|
| Максимальный уровень зарядки, г
|
700
|
Компрессорное масло (К/В)
См. ярлык снизу на капоте.
| Тормозные колодки/башмаки
|
| Пределы износа фрикционных накладок
|
См. Спецификации к Главе Тормозная система
|
Шины и диски
См. Спецификации к Главе
Органы управления и приемы эксплуатации.
| Ремень ГРМ
|
| Количество зубьев
|
|
|
Сведения отсутствуют
|
|
|
162
|
| Проверка усилия натяжения
|
|
|
|
|
7.5 ÷ 8.5
|
|
|
- Величина прогиба бокового плеча ремня при нажатии с усилием порядка 10 кГс (см. иллюстрацию), мм
|
10.8 ÷ 12.9
|
Усилия затягивания резьбовых соединений, Нм
|
Усилия затягивания отдельных элементов крепежа могут быть приведены непосредственно в тексте разделов, где они выделены жирным шрифтом.
|
| Сливная пробка поддона картера двигателя
|
|
|
30 ÷ 35
|
|
|
30 ÷ 35
|
| Сливная пробка РКПП
|
Сведения отсутствуют
|
| Заливная/контрольная пробка РКПП
|
Сведения отсутствуют
|
| Сливная пробка АТ
|
Сведения отсутствуют
|
| Сливная пробка раздаточной коробки
|
30
|
| Заливная/контрольная пробка раздаточной коробки
|
30
|
| Сливные пробки редукторов мостов
|
39 ÷ 54
|
| Заливные/контрольные пробка редукторов мостов
|
39 ÷ 54
|
| Болты крепления крышки воздухоочистителя
|
|
|
Сведения отсутствуют
|
- Свечи зажигания (бензиновые модели)
|
25 ÷ 30
|
| Свечи накаливания (бензиновые модели)
|
14.7 ÷ 19.6
|
| Болты бензопроводов топливного фильтра (бензиновые модели)
|
129
|
| Болты крепления крышек привода ГРМ
|
|
|
7 ÷ 10
|
|
|
7 ÷ 10
|
| Болт натяжного ролика газораспределительного ремня (бензиновый двигатель)
|
37 ÷ 52
|
| Стопорный болт натяжителя газораспределительного ремня (дизельный двигатель)
|
31 ÷ 46
|
| Болты крепления шкива коленчатого вала
|
|
|
12 ÷ 17
|
|
|
22.5 ÷ 32.3
|
| Гайки крепления рычагов стеклоочистителей
|
- Очистители ветрового стекла
|
10 ÷ 14
|
- Очиститель заднего стекла
|
10 ÷ 14
|
|
