15. Контрольные кузовные размерыОбщая информация
В автомобилестроении могут использоваться два способа снятия контрольных размеров между опорными точками элементов кузова/шасси: прямой и проекционный. В первом случае измеряется кратчайшее расстояние между выбранными точки по соединяющей их прямой линии. Во втором случае определяется длина проекции данной линии на некую мерную - обычно горизонтальную - плоскость.

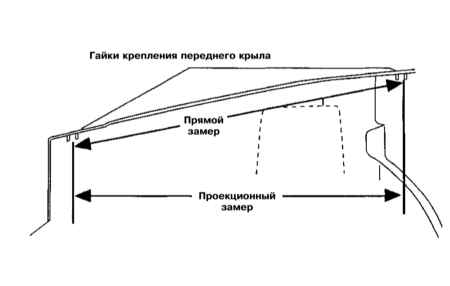

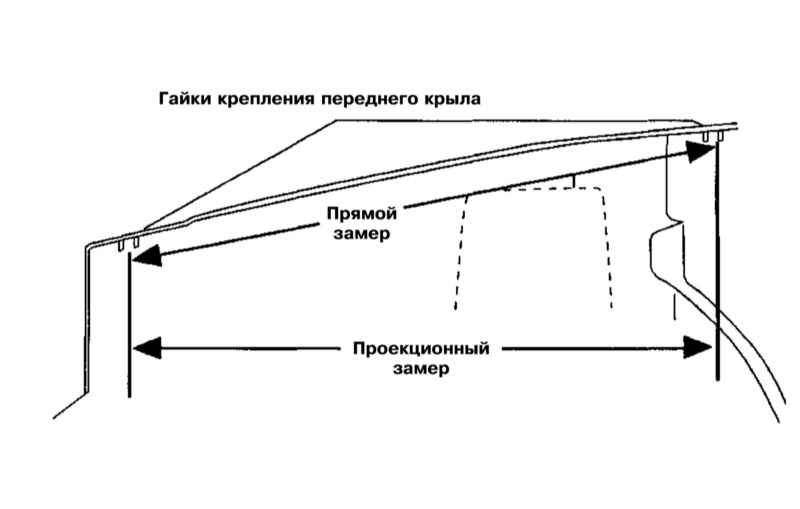

Два основных используемых в автомобилестроении способа снятия контрольных размеров между опорными точками элементов кузова/шасси
Ниже в разделе приведен иллюстративный материал по снятию контрольных размеров и таблицы их номинальных значений.
|
Все приведенные данные снимаются прямым способом, если противное не оговорено особо.
|

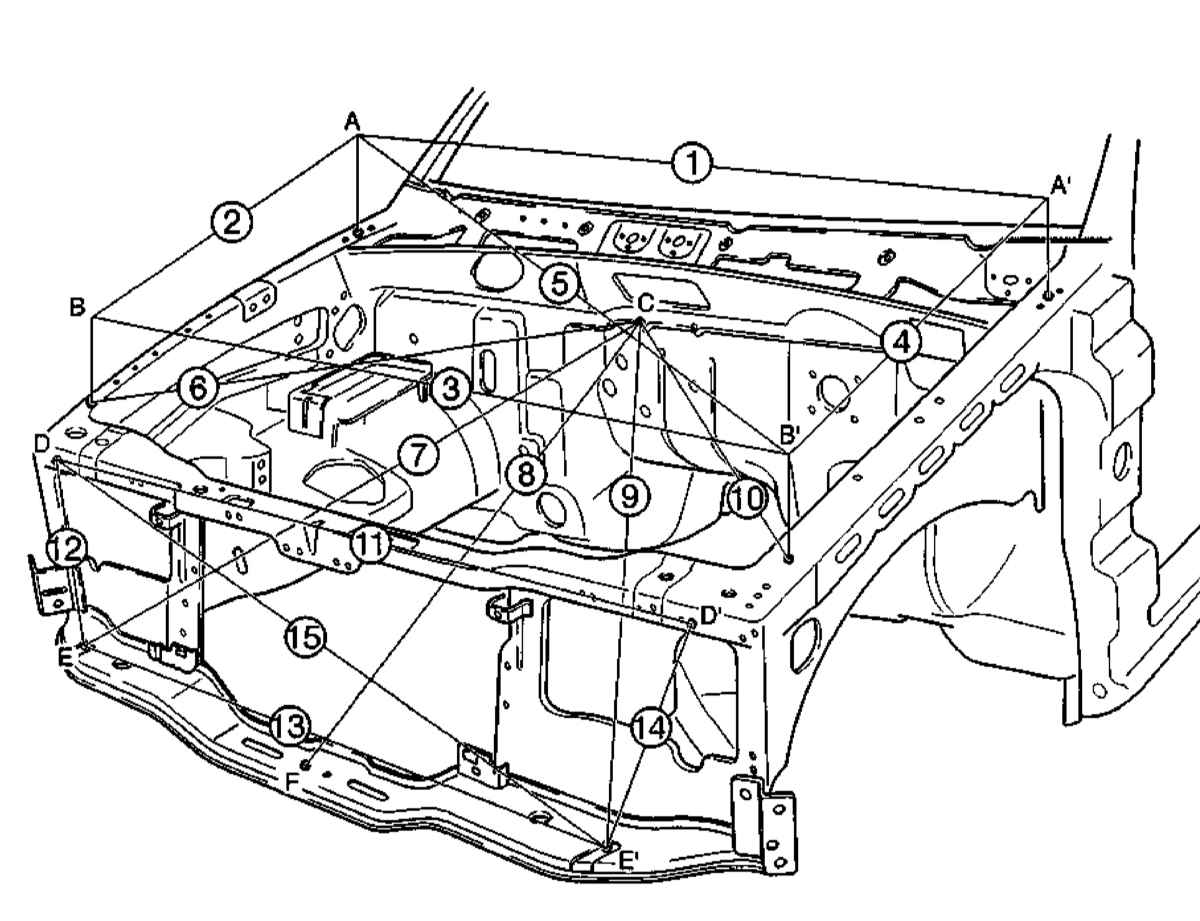

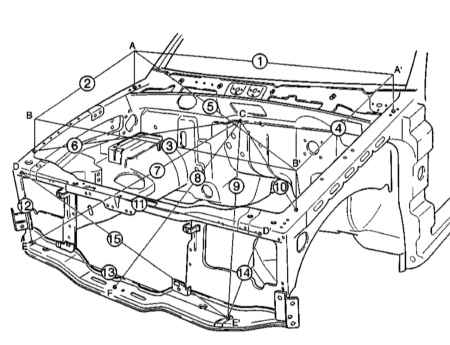

Контрольные размеры передка кузова (все модели)
| А, А’
|
Отверстия под задние болты крепления крыльев (Ø 10 мм)
|
| В, В’
|
Отверстия под передние болтыкрепления крыльев (Ø 10 мм)
|
| С
|
Гайка крепления тормозной линии (Ø 6 мм)
|
| D, D’
|
Гайки крепления блок-фар (Ø 9.8 мм)
|
| E, E’
|
Опорные сварочные отверстия (левое: Ø8х10 мм, правое: Ø 8 мм)
|
| F
|
Отверстие под крепление жгута электропроводки (Ø 7 мм)
|
| Номер замера
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
| Номинальное значение, мм
|
1293
|
696
|
1257
|
696
|
1452
|
930
|
1057
|
993
|
1103
|
| Номер замера
|
10
|
11
|
12
|
13
|
14
|
15
|
|
|
|
| Номинальное значение, мм
|
995
|
1140
|
282
|
1000
|
282
|
1104
|
|
|
|

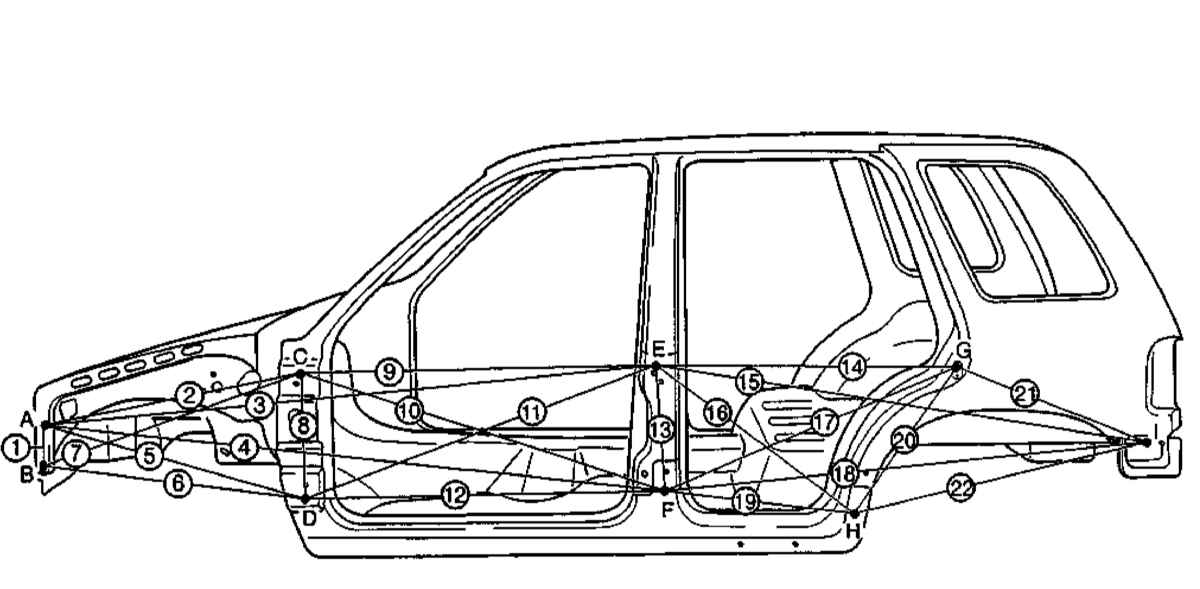

Боковые контрольные размеры (5-дверные модели)
| А
|
Верхнее опорное отверстие усилителя боковой балки (Ø 8 мм)
|
| В
|
Нижнее опорное отверстие усилителя боковой балки (Ø 7х10 мм)
|
| С
|
Верхнее отверстие под крепление верхней петельной планки передней двери (Ø 12 мм)
|
| D
|
Нижнее отверстие под крепление нижней петельной планки передней двери (Ø 12 мм)
|
| E
|
Верхнее отверстие под крепление верхней петельной планки задней двери (Ø 10 мм)
|
| F
|
Нижнее отверстие под крепление нижней петельной планки задней двери (Ø 12 мм)
|
| G
|
Отверстие под крепление датчика-выключателя задней двери (Ø 15.8 мм)
|
| Н
|
Отверстие под крепление накладки порога задней двери (Ø 8.5 мм)
|
| I
|
Отверстие под крепление заднего бампера
|
| Номер замера
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
| Номинальное значение, мм
|
110
|
889
|
1992
|
2000
|
912
|
898
|
921
|
380
|
1113
|
| Номер замера
|
10
|
11
|
12
|
13
|
14
|
15
|
16
|
17
|
18
|
| Номинальное значение, мм
|
1169
|
1177
|
1114
|
360
|
924
|
1493
|
763
|
991
|
1474
|
| Номер замера
|
19
|
20
|
21
|
22
|
|
|
|
|
|
| Номинальное значение, мм
|
617
|
557
|
606
|
888
|
|
|
|
|
|

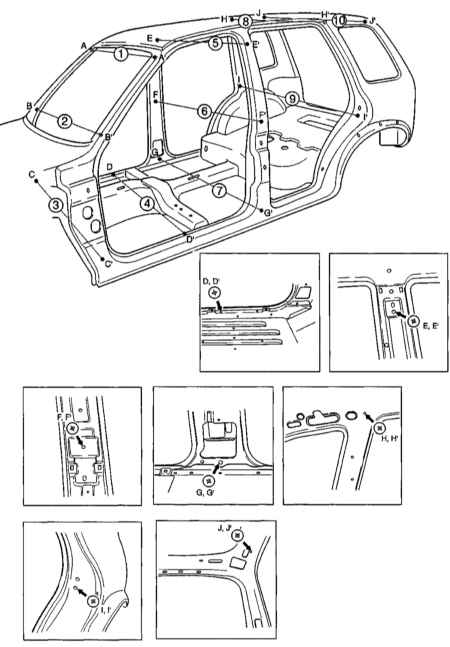

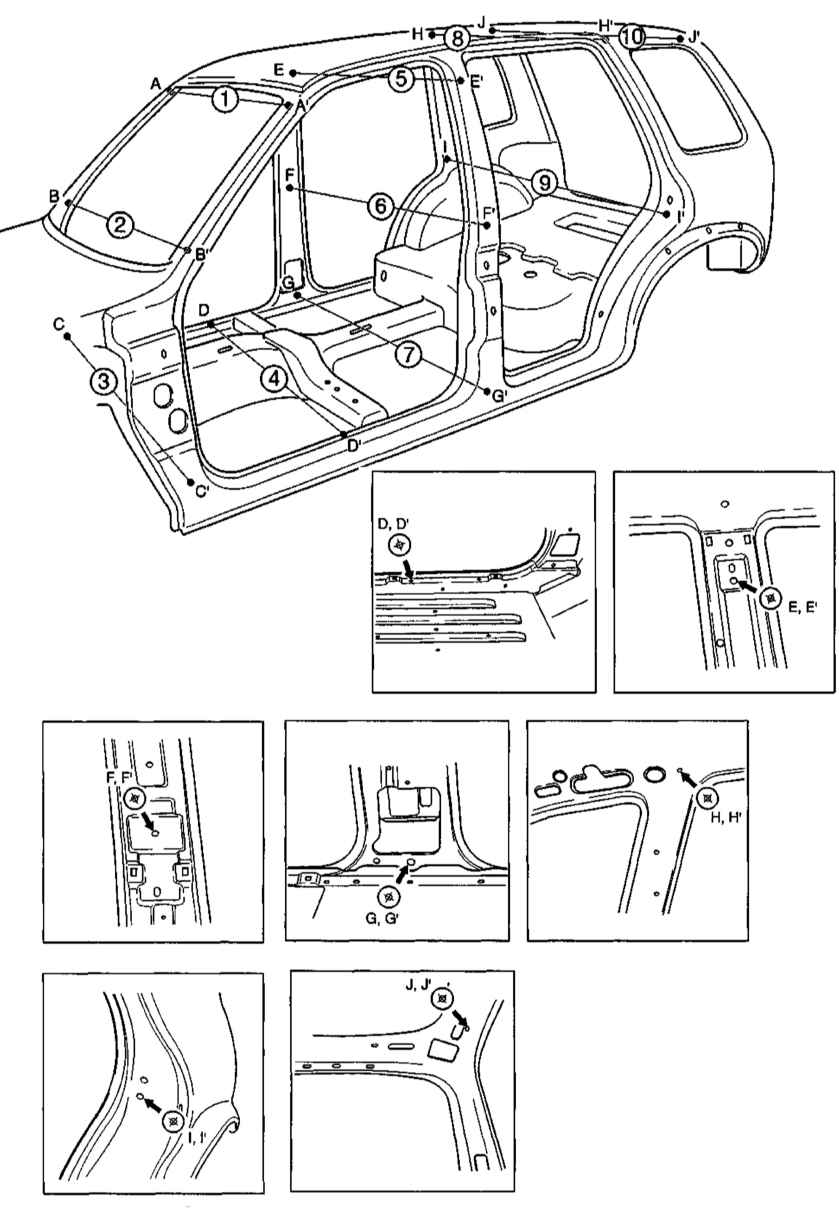

Внутренние контрольные размеры А кабины (5-дверные модели)
| А, А’
|
Верхние отверстия под крепление жгутов электропроводки с внутренней стороны стоек (Ø7 мм)
|
| В, В’
|
Нижние отверстия под крепление жгутов электропроводки с внутренней стороны стоек (Ø 7 мм)
|
| С, С’
|
Отверстия под крепление отделки (Ø 14 мм)
|
| D, D’
|
Отверстия под крепление панели коврового покрытия пола (Ø 6 мм)
|
| E, Е’
|
Отверстия под крепление анкерных узлов ремней безопасности (Ø 9 мм)
|
| F, F’
|
Отверстия под крепление модуля охладителя (Ø 9 мм)
|
| G, G’
|
Отверстия под крепление возвратных механизмов ремней безопасности (Ø 18 мм)
|
| Н, Н’
|
Отверстия под крепление отделки (Ø 6 мм)
|
| I, I’
|
Отверстия под крепление ударников замков задних дверей (Ø 12 мм)
|
| J, J’
|
Отверстия под крепление жгутов электропроводки (Ø 5 мм)
|
| Номер замера
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
Номина-
льное значение, мм
|
1118
|
1317
|
1350
|
1340
|
1177
|
1350
|
1368
|
1026
|
1480
|
740
|

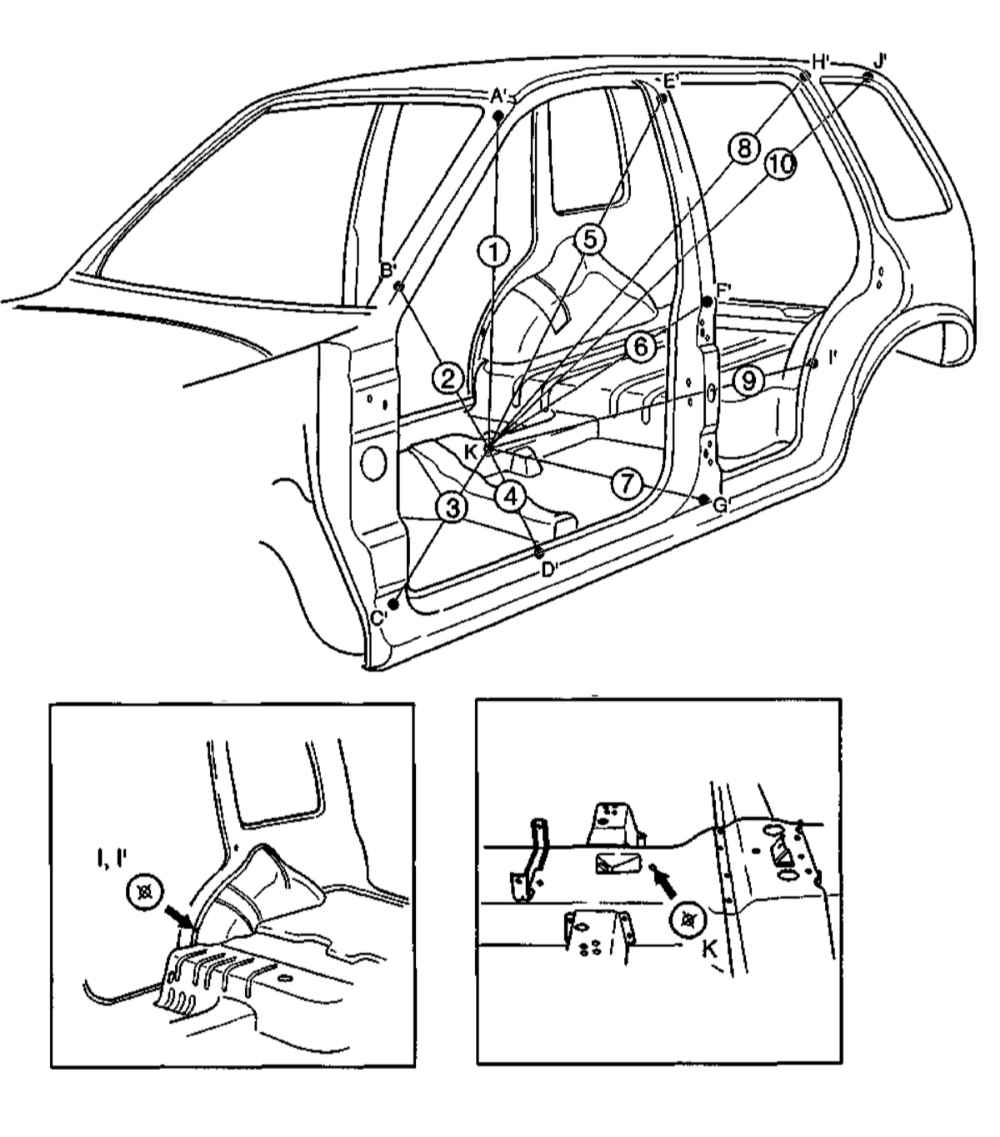

Внутренние контрольные размеры В кабины (5-дверные модели)
| А, А’; В, В’; С, С’; D, D’; E, Е’; F, F’; G, G’; Н, Н’; J, J’
|
См. выше иллюстрацию к замерам А
|
| I, I’
|
Опорные сварочные отверстия (Ø 10 мм)
|
| К
|
Отверстие под крепление рычага стояночного тормоза (Ø 12 мм)
|
| Номер замера
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
Номина-
льное значение, мм
|
1150
|
1162
|
1090
|
798
|
1158
|
978
|
718
|
1529
|
1103
|
1811
|

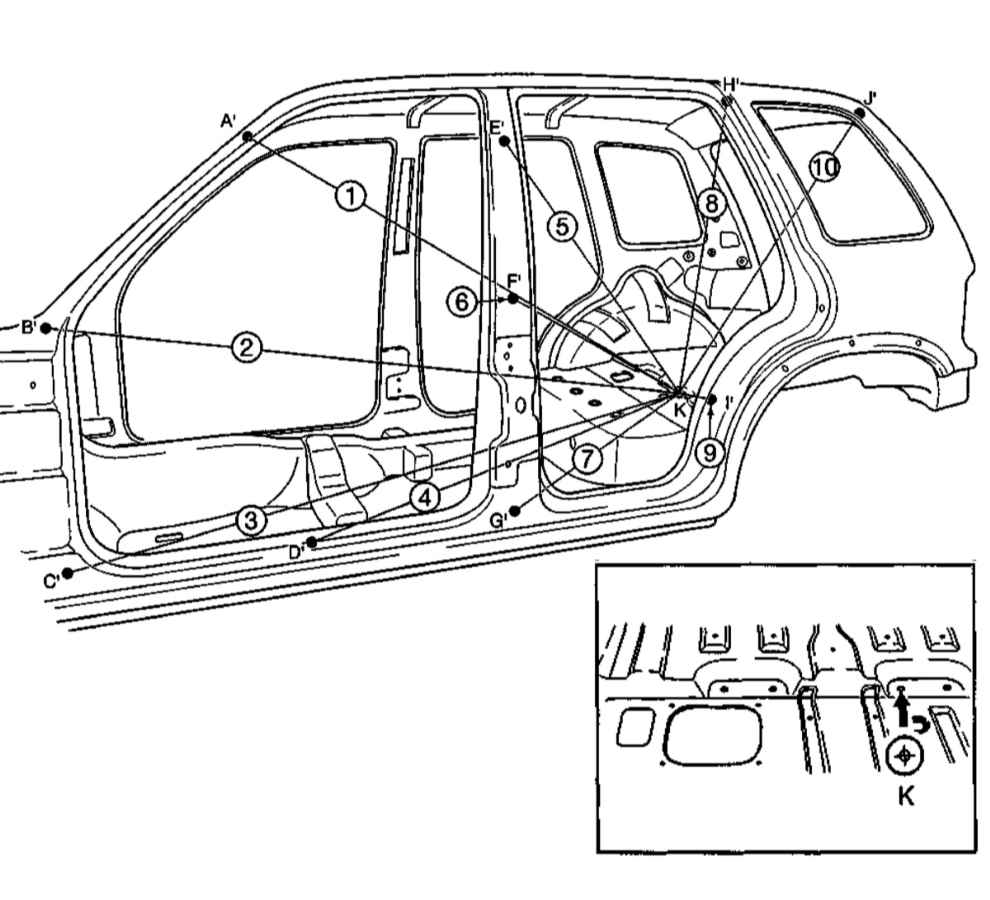

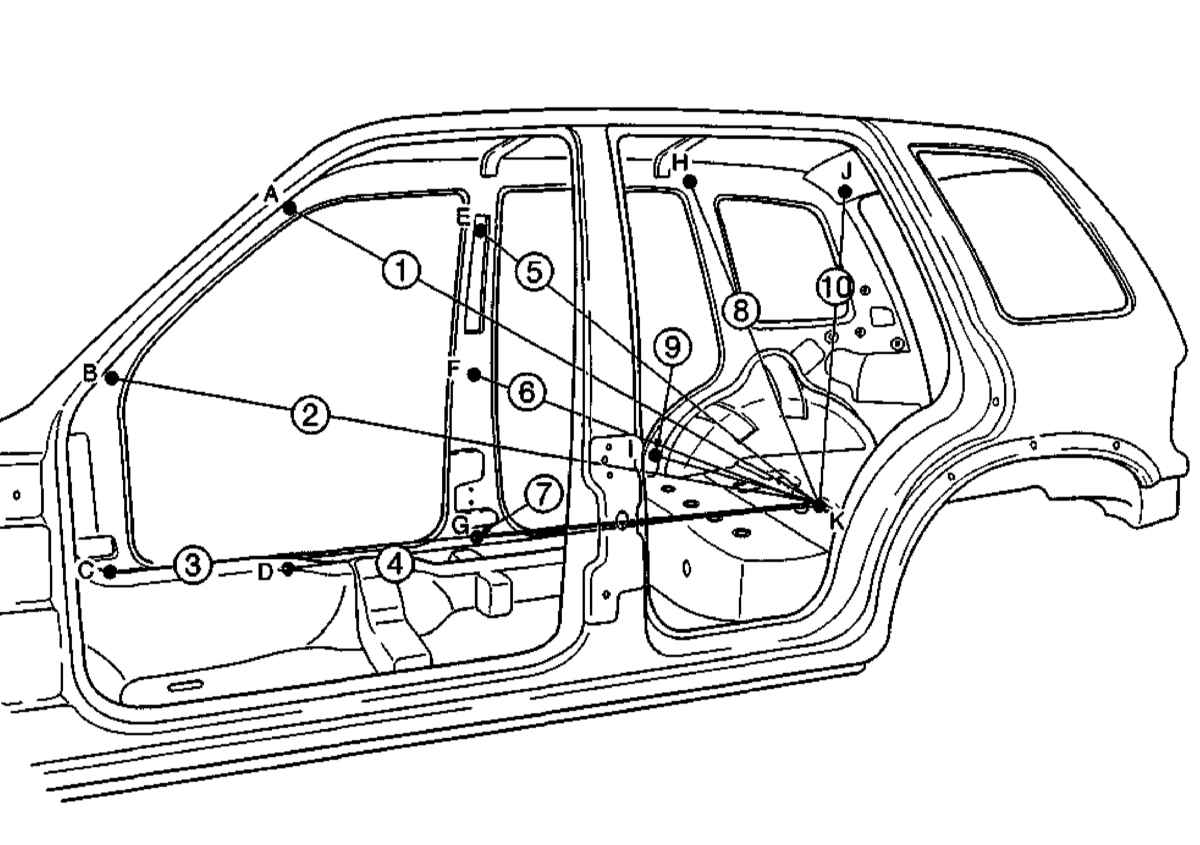

Внутренние контрольные размеры С кабины (5-дверные модели, левая сторона)
| А, А’; В, В’; С, С’; D, D’; E, Е’; F, F’; G, G’; Н, Н’; I, I’; J, J’
|
См. выше иллюстрацию к замерам В
|
| К
|
Отверстие под крепление анкерного узла ремня безопасности (Ø12 мм)
|
| Номер замера
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
Номина-
льное значение, мм
|
1681
|
1936
|
1993
|
1589
|
1258
|
1129
|
1021
|
1031
|
605
|
1035
|
Внутренние контрольные размеры С кабины (5-дверные модели, правая сторона)
| А, А’; В, В’; С, С’; D, D’; E, Е’; F, F’; G, G’; Н, Н’; I, I’; J, J’; К
|
См. выше иллюстрацию к замерам С, левая сторона
|
| Номер замера
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
Номина-
льное значение, мм
|
1765
|
2022
|
2079
|
1695
|
1374
|
1275
|
1182
|
1153
|
852
|
1124
|

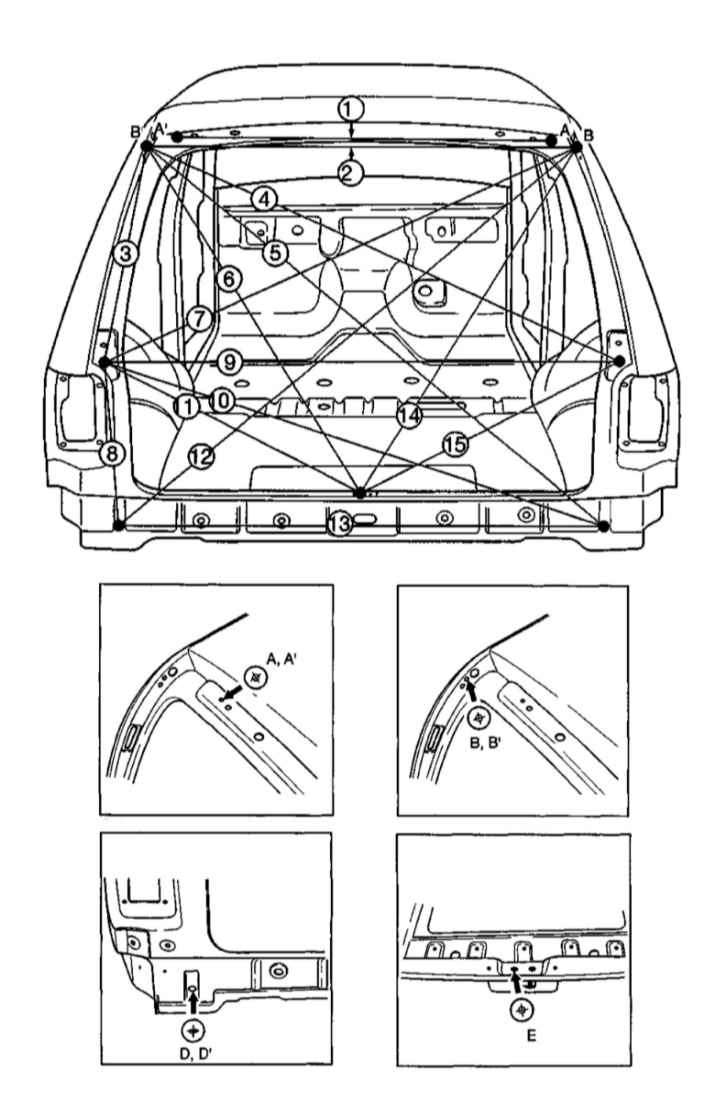

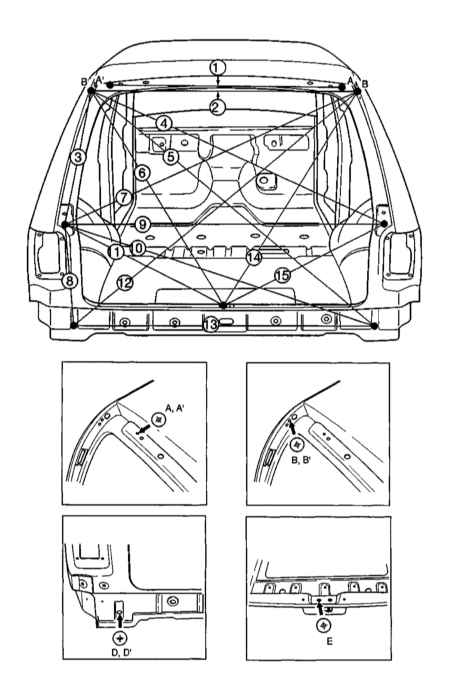

Контрольные размеры задка кузова (5-дверные модели)
| А, А’
|
Отверстия под крепление петельных планок (левое: Ø8х12 мм, правое: Ø 8 мм)
|
| В, В’
|
Отверстия под крепление телескопических упоров (Ø 9 мм)
|
| С, С’
|
Опорные сварочные отверстия (Ø 6.5 мм)
|
| D, D’
|
Опорные сварочные отверстия (левое: Ø8х12 мм, правое: Ø 12 мм)
|
| E
|
Отверстие под крепление ударника замка двери задка (Ø 12 мм)
|
| Номер замера
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
| Номинальное значение, мм
|
725
|
1111
|
574
|
1303
|
1498
|
1037
|
1303
|
406
|
1230
|

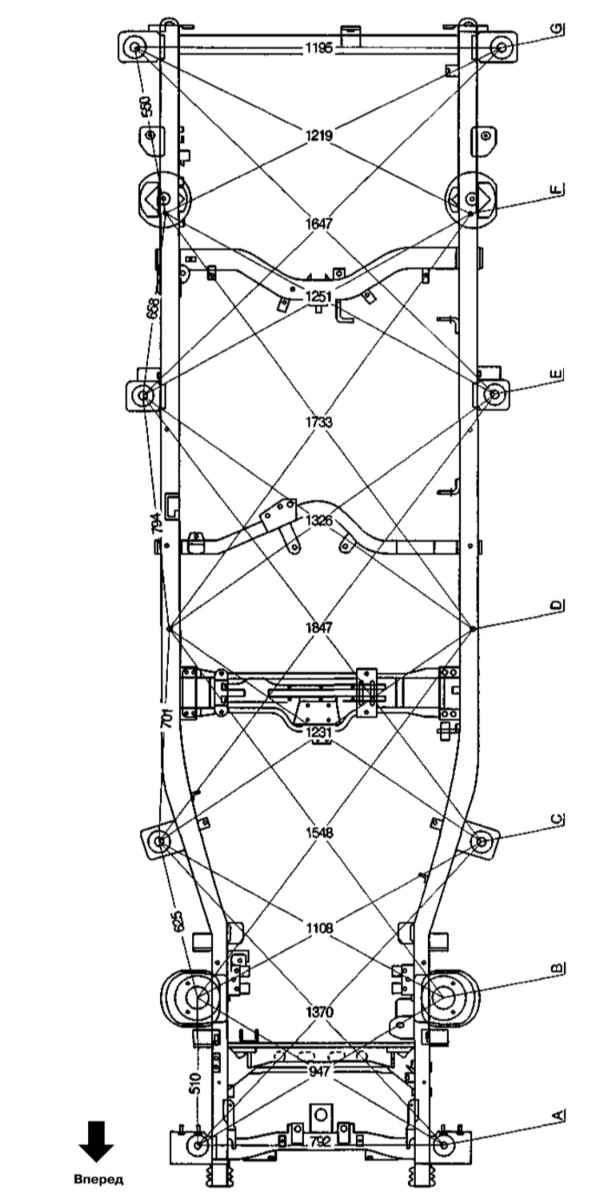

Контрольные размеры рамы шасси (5-дверные модели)
Замеры, производимые прямым способом
| А
|
Отверстия под крепление опорных кронштейнов кузова № 1 (левое: Ø28 мм, правое: Ø 24 мм)
|
| В
|
Отверстия в опорах стоек (Ø 65.6 мм)
|
| С
|
Отверстия под крепление опорных кронштейнов кузова № 2 (Ø 28 мм)
|
| D
|
Дренажные отверстия (Ø 12 мм)
|
| Е
|
Отверстия под крепление опорных кронштейнов кузова № 3 (Ø 28 мм)
|
| F
|
Дренажные отверстия (Ø 12 мм)
|
| G
|
Отверстия под крепление опорных кронштейнов кузова № 4 (левое: Ø24х28 мм, правое: Ø 28х32 мм)
|

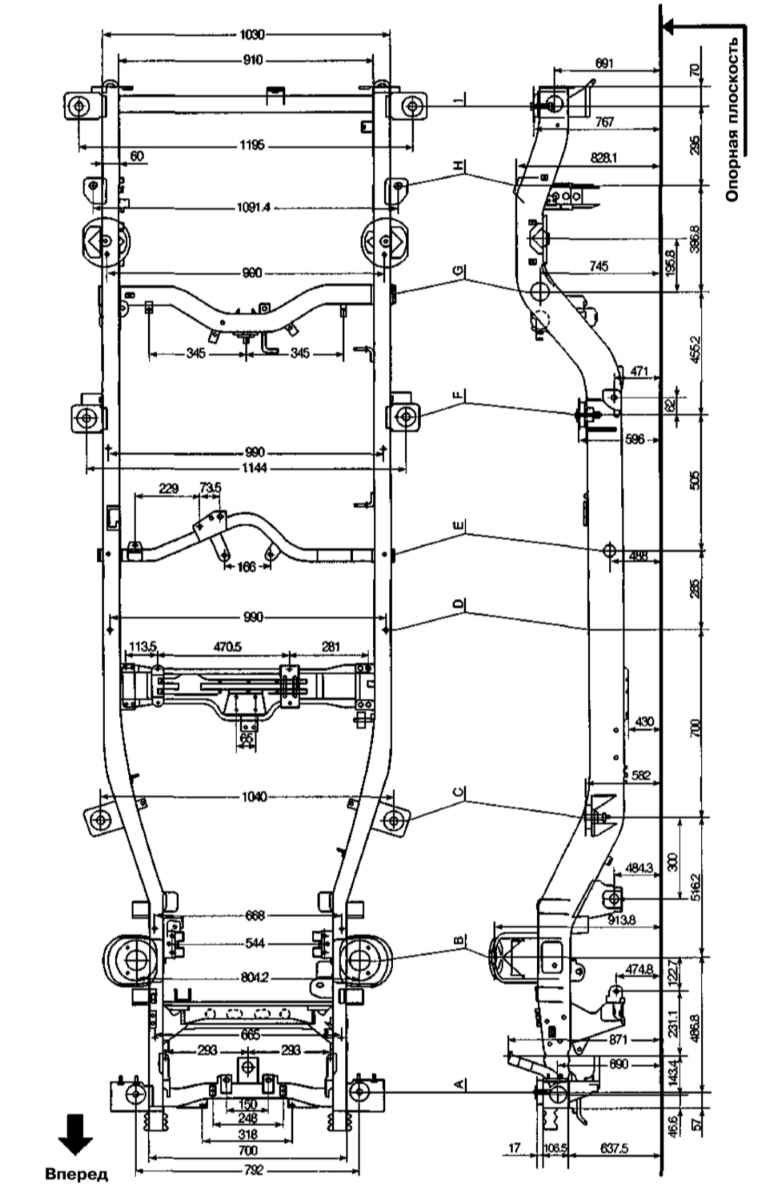

Замеры, производимые проекционным способом
| А
|
Отверстия под крепление опорных кронштейнов кузова № 1 (левое: Ø 28 мм, правое: Ø 24 мм)
|
| В
|
Отверстия в опорах стоек (Ø 65.6 мм)
|
| С
|
Отверстия под крепление опорных кронштейнов кузова № 2 (Ø 28 мм)
|
| D
|
Дренажные отверстия (Ø12 мм)
|
| Е
|
Опорная балка топливного бака (Ø 42 мм)
|
| F
|
Отверстия под крепление опорных кронштейнов кузова № 3 (Ø 28 мм)
|
| G
|
Поперечная бака № 5 (Ø 68.5 мм)
|
| Н
|
Отверстия под крепление амортизаторов (Ø 19 мм)
|
| I
|
Отверстия под крепление опорных кронштейнов кузова № 4 (левое: Ø 24х28 мм, правое: Ø 28х32 мм)
|
|
