10.2.3. Проверка и регулировка педали сцепленияВысота положения педали
Проверка
|
|
- Отогните панель коврового покрытия пола в водительском ножном колодце и замерьте высоту положения колодки педальной сборки относительно пола салона. Сравните результаты измерения с требованиями
Спецификаций Главы Трансмиссионная линия, в случае необходимости произведите соответствующую корректировку.
|
|
Регулировка

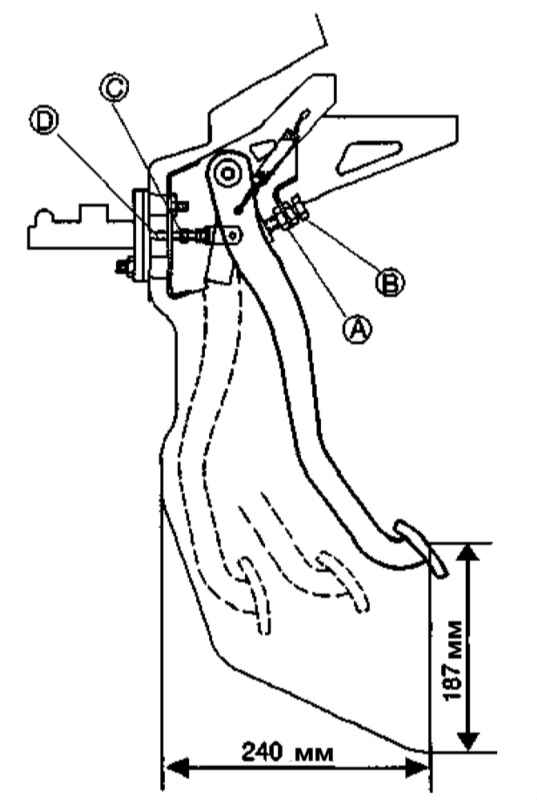

Регулировка высоты положения педали сцепления производится при помощи упорного болта (А), - предварительно отпустите контргайку (В). Усилие затягивания контргайки составляет
14 ÷ 18 Нм.
Свободный ход педали
Проверка
|
|
- Несильно прижав педаль рукой, замерьте величину ее свободного хода. Если результат измерения выходит за пределы допустимого диапазона (8 ÷ 18 мм), произведите соответствующую корректировку.
|
|
Регулировка
|
|
- Отпустите контргайку (С) и произведите соответствующую корректировку путем вращения штока толкателя (D) поршня главного цилиндра сцепления.
- Проверьте высоту положения отпущенной педали, в случае необходимости произведите соответствующую корректировку.
- Не забудьте в заключение затянуть контргайку (С).
|
Высота выключения сцепления должна составлять
184 мм.
|
|
|
|
