18.6. Главные и плавкие предохранители

Электрическая цепь автомобиля защищена главными предохранителями и плавкими предохранителями. В коробке предохранителей имеются 6 плавких предохранителей.

Для защиты цепи служат главные предохранители BIN, ABS, MAIN, EGI, P/WIN и ADD.

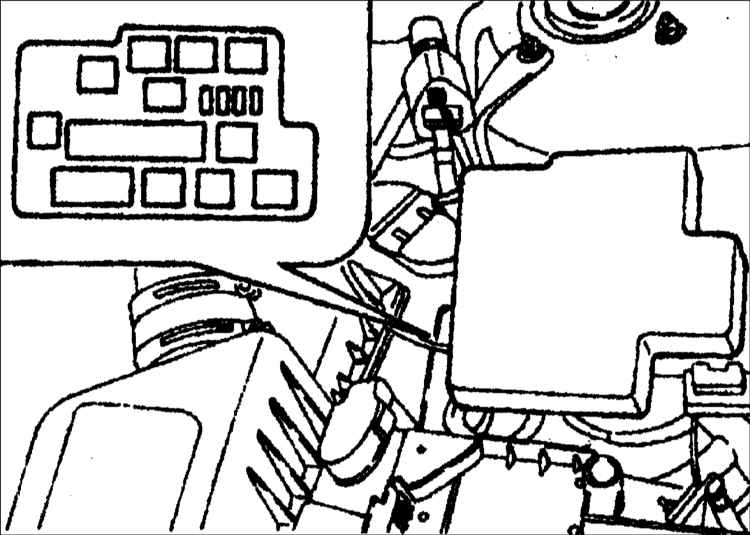

Коробка предохранителей расположена вблизи левой нижней части рулевой колонки со стороны сиденья водителя и прикреплена внутри панели приборов, крышку которой можно открыть или закрыть. Для проверки предохранители следует заменять на предохранители, рассчитанные на такой же ток.

Проводку автомобиля можно разделить на 13 больших частей.

1. Проводка передней части автомобиля
2. Проводка комбинации приборов
3. Проводка панели приборов
4. Проводка двигателя
5. Проводка инжектора
6. Проводка салона
7. Проводка задней части автомобиля
8. Проводка заднего бампера
9. Проводка передней двери (LH)
10. Проводка передней двери (RH)
11. Проводка задней двери (LH)
12. Проводка задней двери (RH)
13. Проводка крышки багажника

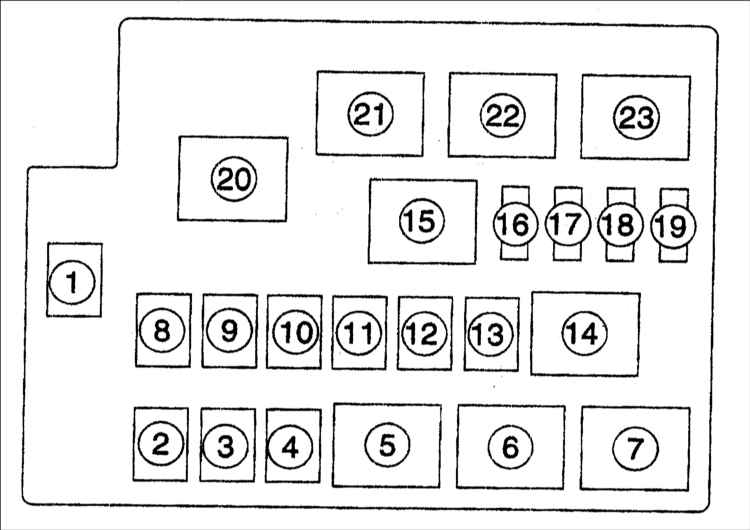

Главные предохранители

1	80 А, главный
2	20 А, фары
3	-
4	20 А, инжектор
5	Реле фар
6	Реле вентилятора конденсатора
7	Реле вентилятора охлаждения
8	50 А, зажигание
9	20 А, ABS
10	30 А, кондиционер
11	30 А, вентилятор охлаждения
12	А, обогреватель
13	60 А, батарея
14	Реле кондиционера
15	Главное реле
16	15 А, главное реле
17	20 А, ABS
18	10 А, двигатель
19	10 А, задние противотуманные фонари
20	Реле звукового сигнала
21	Реле противотуманных фар
22	Малое реле
23	Реле топливного насоса

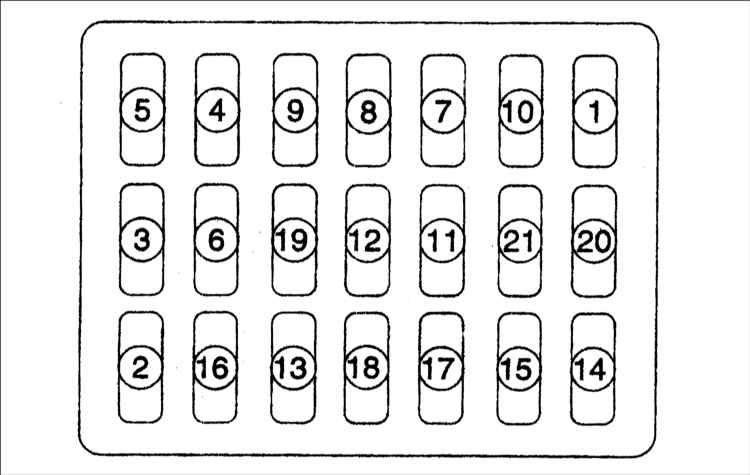

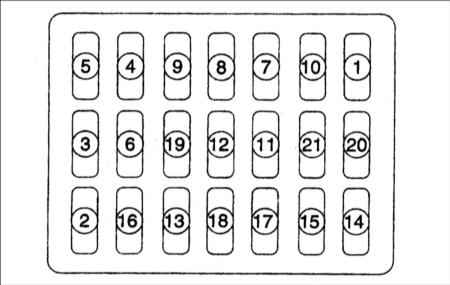

Предохранители

1	30 А, привод стеклоподъемников
2	10 А, радиоприемник
3	20 А, прикуриватель
4	15 А, двигатель
5	10 А, топливный бак
6	15 А, измерительные приборы
7	20 А, стеклоочиститель
8	15 А, габаритные фонари
9	10 А, подушка безопасности
10	15 А, верхний люк
11	15 А, кондиционер
12	15 А, противотуманные фары
13	15 А, лампа предупреждения
14	30 А, замки дверей
15	15 А, лампы салона
16	30 А, (привод сидения)
17	20 А, стоп-сигнал
18	15 А, привод замка багажника
19	15 А, лампы указателя поворота
20	15 А, запасной
21	30 А, обогреватель заднего стекла
