18.14. Реле обогревателя заднего стекла

Предупреждение

Реле обогревателя заднего стекла находится в правой задней части коробки реле.

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините разъем от реле обогревателя.

2. Отверните болт крепления реле обогревателя и снимите реле.

3. Установка проводится в последовательности, обратной снятию.

Проверка реле обогревателя

ПОРЯДОК ВЫПОЛНЕНИЯ

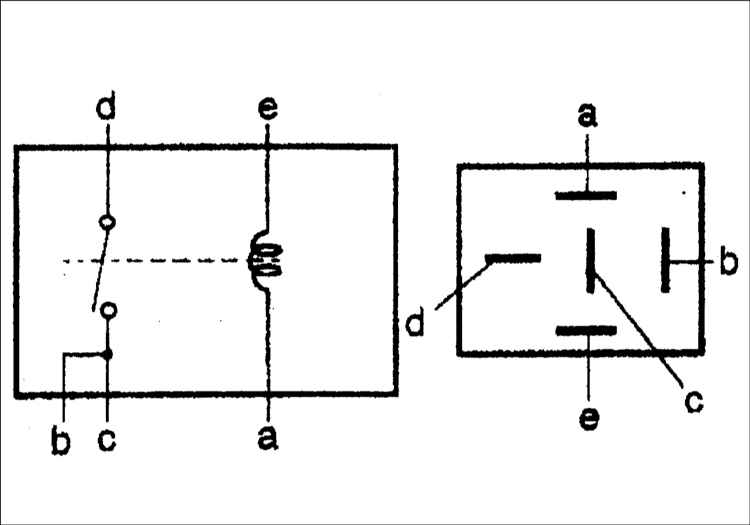

1. Проверьте проводимость между выводами реле. Если к контактам а и е не подается напряжение, контакты d и b должны быть разомкнуты, а при подаче напряжения к контактам а и е – контакты d и b должны быть замкнуты.

Предупреждение При отсутствии проводимости замените реле.
