18.11. Проверка звукового сигнала

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините разъем от звукового сигнала.

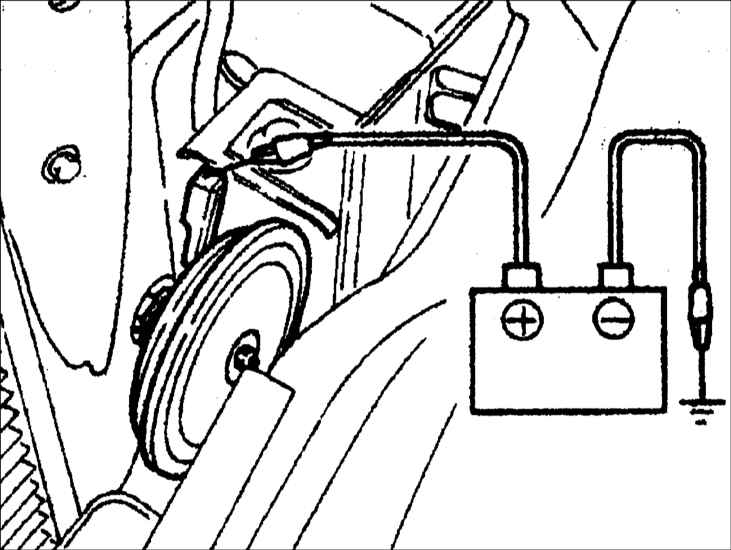

	2. Проверьте, работает ли звуковой сигнал, подав на него напряжение 12 В.
3. При необходимости замените звуковой сигнал.
Предупреждение При необходимости, вращая регулировочный винт, отрегулируйте тональность звука. После регулировки нанесите на головку винта и вокруг нее небольшое количество краски, которая будет препятствовать отворачиванию винта.

Реле звукового сигнала

Проверьте проводимость между выводами реле.

Если к контактам а и е не подается напряжение, контакты d и b должны быть разомкнуты, а при подаче напряжения к контактам а и е – контакты d и b должны быть замкнуты.

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ ЗВУКОВОГО СИГНАЛА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отверните винт крепления крышки звукового сигнала и снимите крышку.

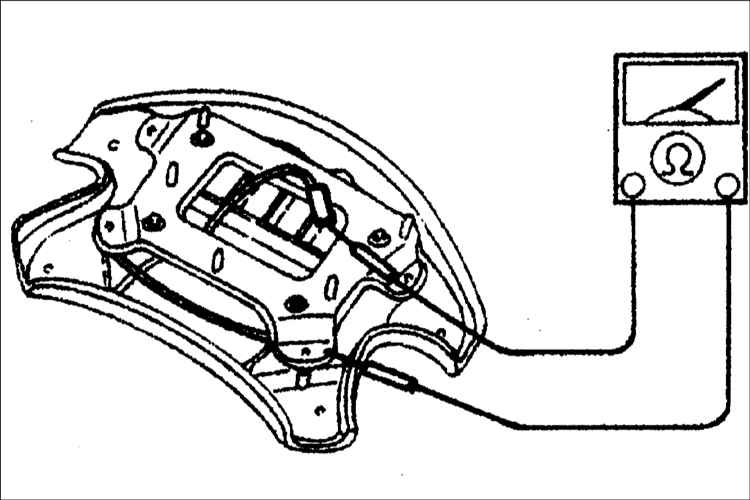

	2. Проверьте проводимость между разъемом выключателя звукового сигнала и корпусом при включенном выключателе звукового сигнала.
3. При необходимости замените выключатель звукового сигнала.
